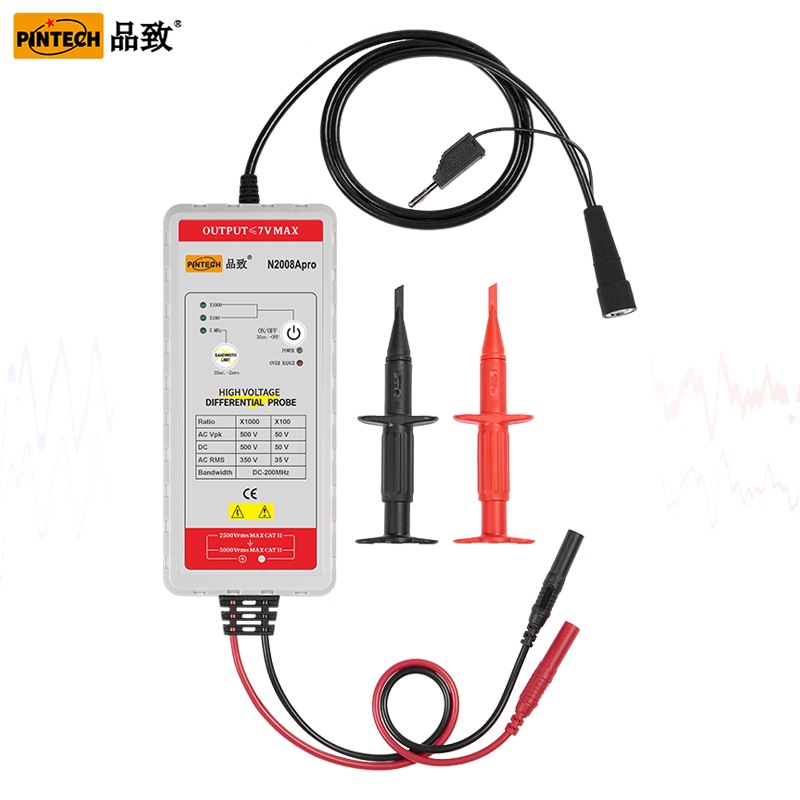

最高200MHz、最大5KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。
仕様
高電圧差動プローブ仕様
| モデル |
N2008Apro |
N2015Apro |
N2040Apro |
N2050Apro |
| 価格（税込み） |
¥163,900 |
¥223,300 |
¥286,000 |
¥308,000 |
| 帯域幅（-3dB） |
100X：DC〜70MHz
1000X：DC〜200MHz |
100X：DC〜70MHz
1000X：DC〜200MHz |
100X：DC〜70MHz
1000X：DC〜200MHz |
100X：DC〜70MHz
1000X：DC〜200MHz |
| 減衰比 |
100X、1000X |
100X、1000X |
100X、1000X |
100X、1000X |
| 帯域制限（5MHz） |
対応 |
対応 |
対応 |
対応 |
| 確度 |
±1% |
±1% |
±1% |
±1% |
| 入力インピーダンス |
入力間：18MΩ // 1pF
各入力-グランド間：9MΩ // 2pF |
入力間：18MΩ // 1pF
各入力-グランド間：9MΩ // 2pF |
入力間：18MΩ // 1pF
各入力-グランド間：9MΩ // 2pF |
入力間：18MΩ // 1pF
各入力-グランド間：9MΩ // 2pF |
| 立ち上がり時間 |
100X：5ns
1000X：1.75ns |
100X：5ns
1000X：1.75ns |
100X：5ns
1000X：1.75ns |
100X：5ns
1000X：1.75ns |
| 出力 |
<7V |
<7V |
<7V |
<7V |
| オフセット（代表値） |
<±5mV |
<±5mV |
<±5mV |
<±5mV |
| オシロスコープ入力インピーダンス |
1MΩ |
1MΩ |
1MΩ |
1MΩ |
| CMRR（代表値） |
60Hz：>80dB
100kHz：>50dB |
60Hz：>80dB
100kHz：>50dB |
60Hz：>80dB
100kHz：>50dB |
60Hz：>80dB
100kHz：>50dB |
| 試験電圧 Vp-p |
100X：100V
1000X：1kV |
100X：200V
1000X：2kV |
100X：400V
1000X：4kV |
100X：500V
1000X：5kV |
| コモンモード電圧（RMS） |
350V |
700V |
1400V |
1750V |
| 実効電圧（RMS） |
100X：35V
1000X：350V |
100X：70V
1000X：700V |
100X：140V
1000X：1400V |
100X：175V
1000X：1750V |
| 入力DC電圧 |
100X：50V
1000X：500V |
100X：100V
1000X：1kV |
100X：200V
1000X：2kV |
100X：220V
1000X：2.2kV |
| 差動モード電圧 Vp |
100X：50V
1000X：500V |
100X：100V
1000X：1kV |
100X：200V
1000X：2kV |
100X：250V
1000X：2.5kV |
| ノイズ（RMS） |
100X：<400mV
1000X：<700mV |
100X：<400mV
1000X：<700mV |
100X：<400mV
1000X：<700mV |
100X：<400mV
1000X：<700mV |
| 電源 |
6V ACアダプタ |
6V ACアダプタ |
6V ACアダプタ |
6V ACアダプタ |
| BNCケーブル長 |
90cm |
90cm |
90cm |
90cm |
| 入力リード線長 |
30cm |
30cm |
30cm |
30cm |
| 動作温度 |
0〜50℃ |
0〜50℃ |
0〜50℃ |
0〜50℃ |
| 動作湿度 |
20〜75%RH |
20〜75%RH |
20〜75%RH |
20〜75%RH |
| 重量 |
412g |
412g |
412g |
412g |

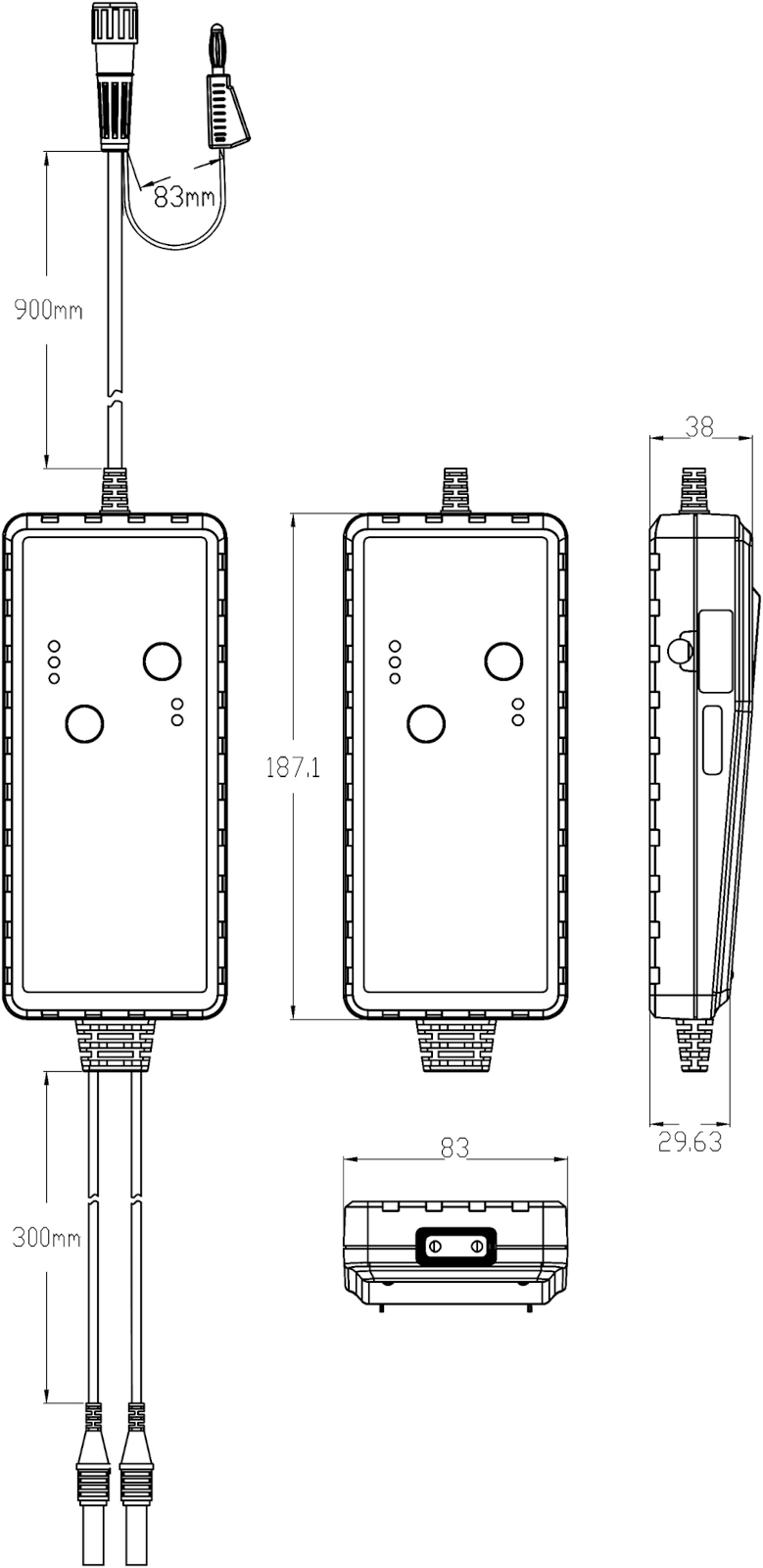

| 外形寸法（L×W×H） |
187×83×41mm |
187×83×41mm |
187×83×41mm |
187×83×41mm |
