SIGLENT(シグレント) DPBシリーズ高電圧差動プローブ

通常価格：円(税込)

販売価格：￥ (税込)

(0point)

▼ 下記商品リストからご希望の商品をお選びください。
型番

	選択
DPB1300 (50MHz/最大差動入力電圧：±1300V/電源アダプタ付属) 110,000円

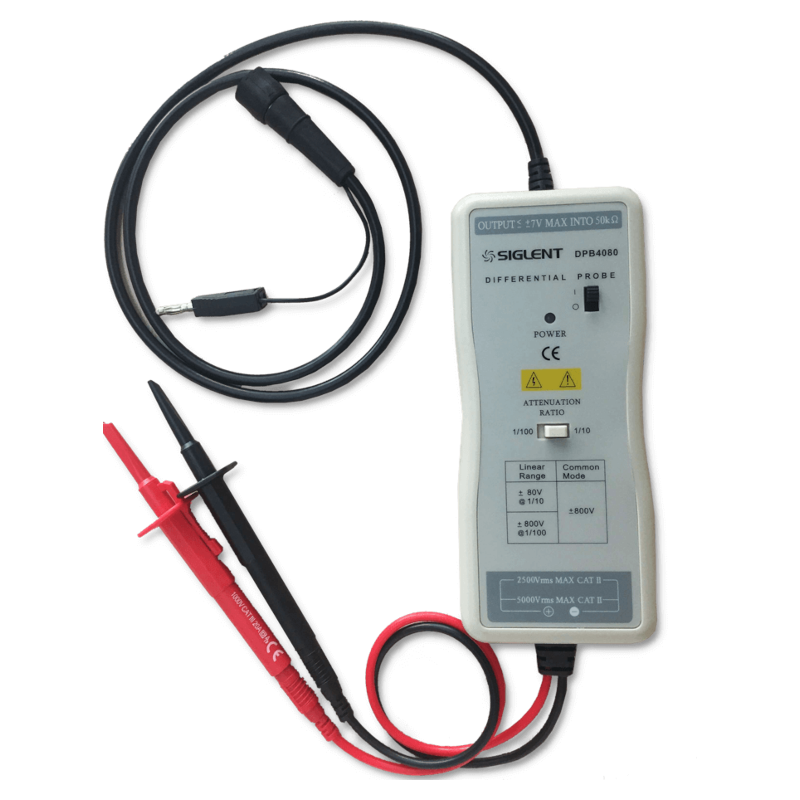

DPB4080 (50MHz/最大入力差動電圧：800 V/電源アダプタ付属) 132,000円

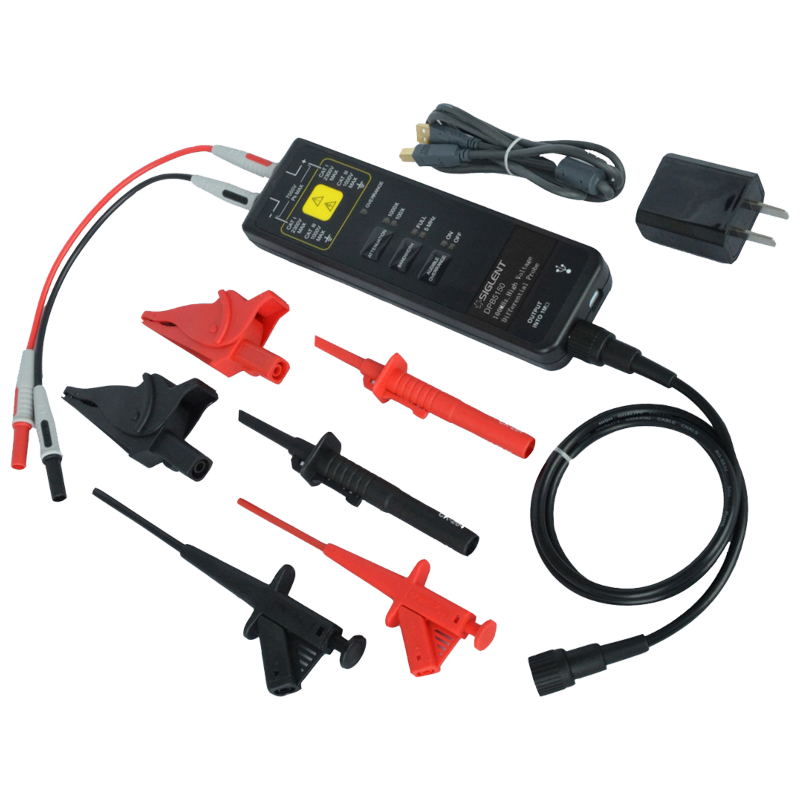

DPB5150 (70MHz, 最大差動入力電圧：±1500V, USB給電) 209,000円
DPB5150A (100MHz/最大差動入力電圧：±1500V/USB給電) 275,000円
DPB5700 (70MHz/最大差動入力電圧：±7000V/USB給電) 407,000円
DPB5700A (100MHz/最大差動入力電圧：±7000V/USB給電) 528,000円
校正3点資料（新規購入時）定価:33,000円

購入数

カートに入れるすぐに購入する

お気に入りリストに追加この商品について問い合わせる

仕様

高電圧差動プローブ仕様

モデル	DPB5150	DPB5150A	DPB5700	DPB5700A
価格（税込）	￥209,000	￥275,000	￥407,000	￥528,000
帯域幅（-3dB）	DC～70MHz	DC～100MHz	DC～70MHz	DC～100MHz
立ち上がり時間	≦5ns	≦3.5ns	≦5ns	≦3.5ns
精度	±2%	±2%	±2%	±2%
減衰比	50X／500X	50X／500X	100X／1000X	100X／1000X
最大差動テスト電圧（DC＋ピークAC）	50X：150V 500X：1500V	50X：150V 500X：1500V	100X：700V 1000X：7000V	100X：700V 1000X：7000V
最大入力コモンモード電圧（対地 Vrms）	600V CATⅢ 1000V CATⅡ	600V CATⅢ 1000V CATⅡ	1000V CATⅢ 2300V CATⅡ	1000V CATⅢ 2300V CATⅡ
入力インピーダンス	シングルエンド：5MΩ 差動入力：10MΩ	シングルエンド：5MΩ 差動入力：10MΩ	シングルエンド：20MΩ 差動入力：40MΩ	シングルエンド：20MΩ 差動入力：40MΩ
入力容量	シングルエンド：＜4pF 差動入力：＜2pF	シングルエンド：＜4pF 差動入力：＜2pF	シングルエンド：＜5pF 差動入力：＜2.5pF	シングルエンド：＜5pF 差動入力：＜2.5pF
CMRR	DC：≧80dB 100kHz：≧60dB 1MHz：≧50dB
ノイズ（Vrms）	50X：＜50mV 500X：＜50mV	50X：＜50mV 500X：＜50mV	100X：＜200mV 1000X：＜1.2V	100X：＜200mV 1000X：＜1.2V
伝搬遅延（標準1m出力リード）	18ns±1ns
帯域制限（5MHz）	≧-3dB＠5MHz		≧-3dB＠5MHz
差動過電圧検出レベル	50X：≧150V 500X：≧1500V	50X：≧150V 500X：≧1500V	100X：≧700V 1000X：≧7000V	100X：≧700V 1000X：≧7000V
過負荷インジケータ（赤色LED）	あり
過負荷アラーム	あり（手動で解除可能）
自動保存	あり
オフセット設定機能	あり（テストモードで設定）
終端負荷	1MΩ
電源	USB 5V／1A アダプター

項目	DPB1300	DPB4080
価格（税込）	￥110,000	￥132,000
帯域幅（-3dB）	50MHz
立ち上がり時間	≦7ns	-
精度	±2%	±1%
減衰比	50X／500X	10X／100X
最大差動測定電圧（DC＋ピークAC）	50X：±130V 500X：±1300V	800 V（DC＋ACピーク）
コモンモード電圧（DC＋ピークAC）	±1300V	-
最大差動電圧 vs 周波数カーブ	Figure 1 を参照	-
最大入力対地電圧（Vrms）	600V CATⅢ 1000V CATⅡ	-
入力インピーダンス	シングルエンド：5MΩ 差動入力：10MΩ	-
入力容量	シングルエンド：＜4pF 差動入力：＜2pF	-
CMRR	DC：≧80dB 100kHz：≧60dB 1MHz：≧50dB	-
ノイズ（Vrms）	50X：＜50mV 500X：＜300mV	-
差動過電圧検出レベル	50X：≧140V 500X：≧1400V	-
伝搬時間	プローブ：約10ns BNCライン（1m）：約5ns	-
過負荷インジケータ（赤色LED）	あり	-
終端負荷	≧100kΩ
電源アダプタ	DC 12V／1.2A	DC 9V／1A

資料ダウンロード

製品カタログ
SIGLENT総合カタログ
ユーザーズガイド
SIGLENT（シグレント）DPB5000/4000 ユーザー・マニュアル（英語）
SIGLENT（シグレント）DPB1300 ユーザー・マニュアル（英語）
