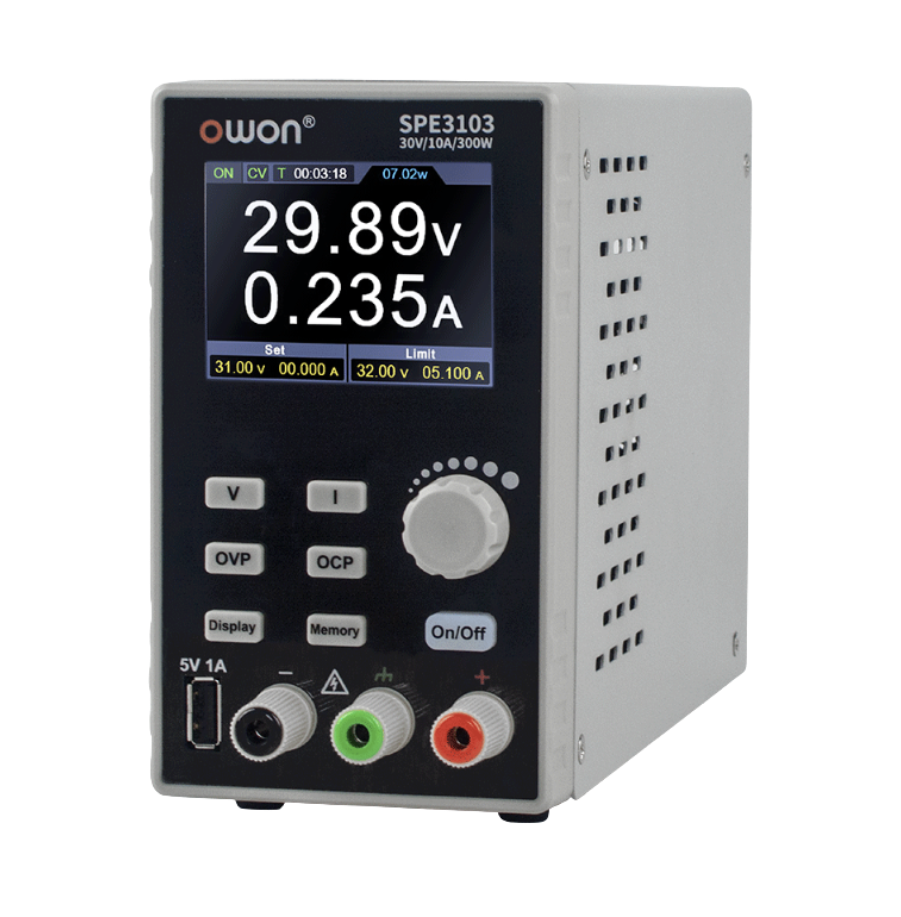

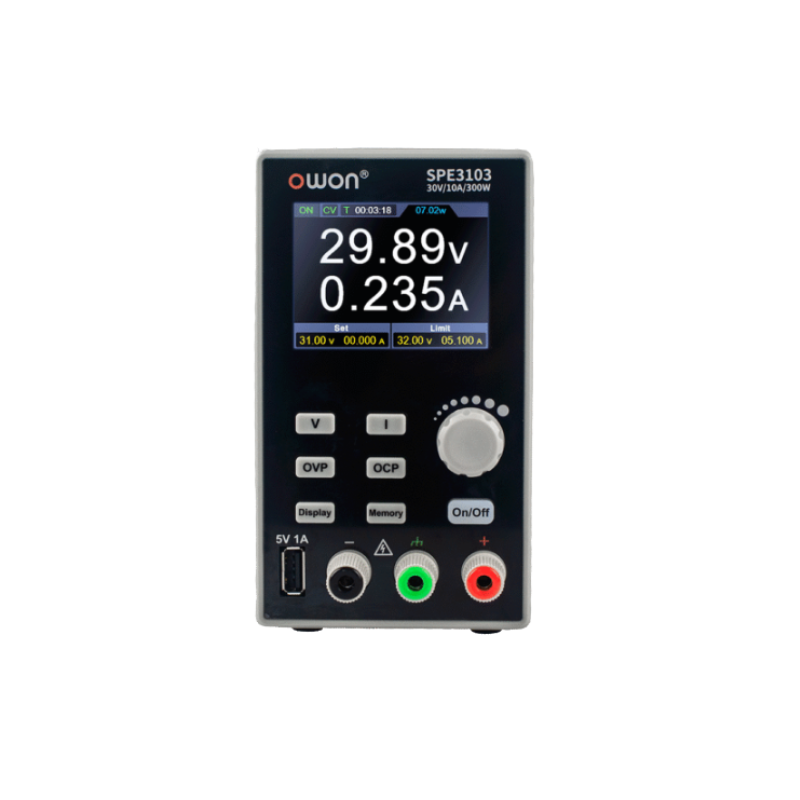

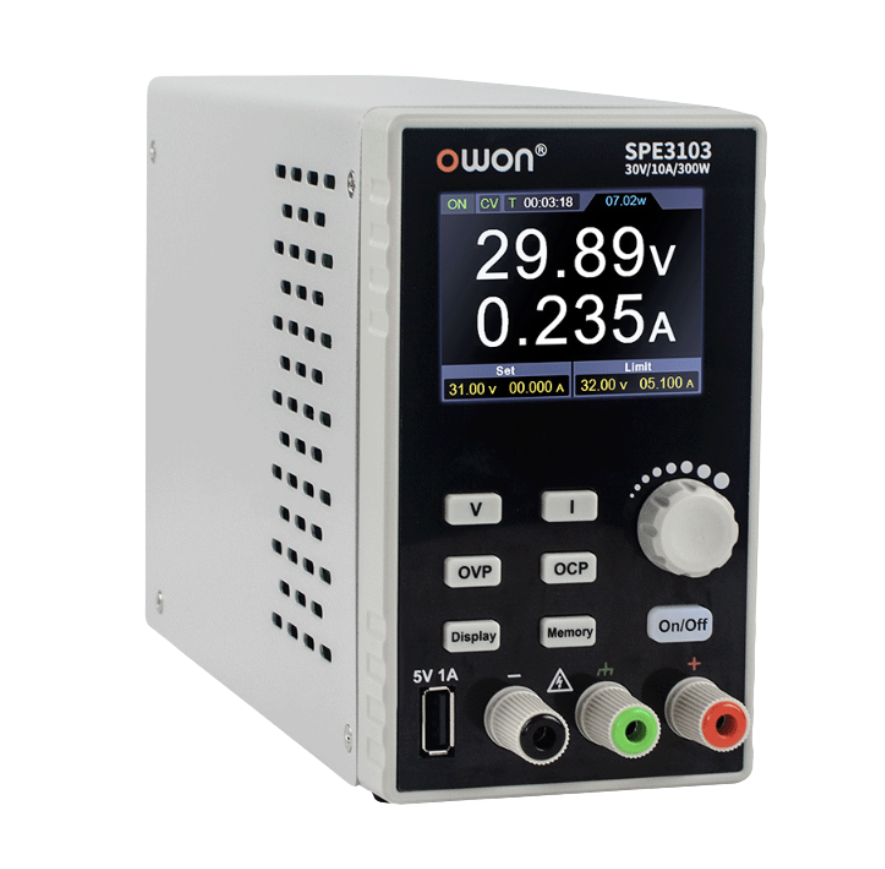

SPEシリーズ 1チャンネル プログラマブル直流電源(150W~300W)
・最大出力： 150W, 200W, 300W
・出力分解能： 10mV / 1mA
・シーケンス出力： 10ステップ
・2.8インチLCD
・インターフェース： USBデバイス
・SCPIコマンドをサポート
・モバイル・デバイスを充電可能なUSBチャージ専用ポート（Uモデルは急速充電をサポート）

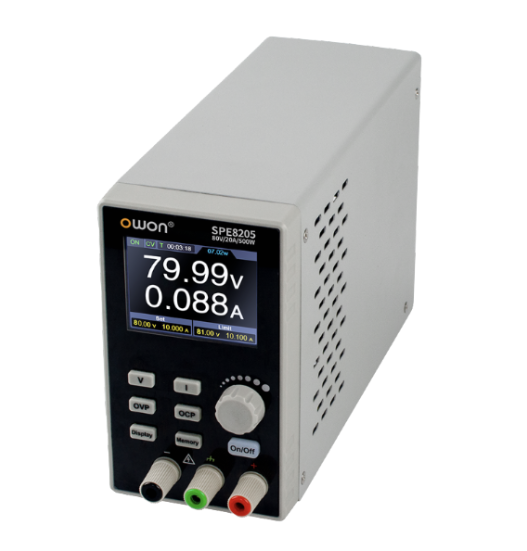

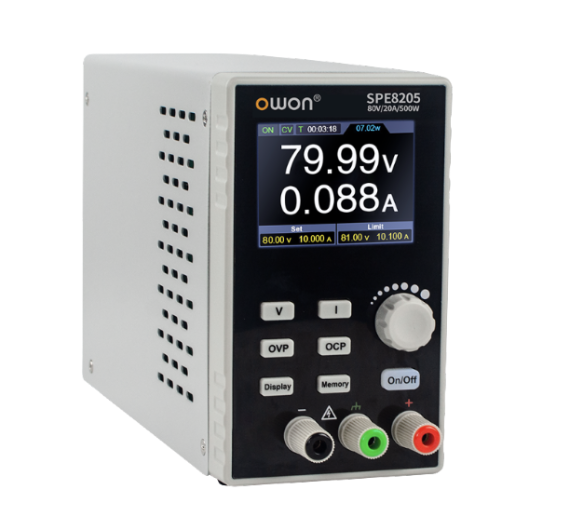

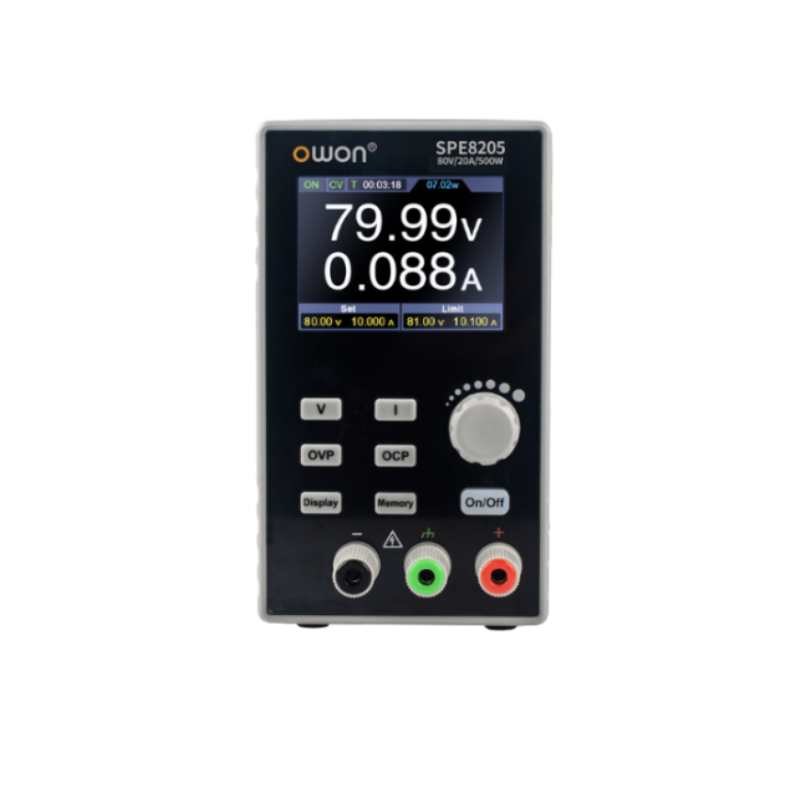

SPEシリーズ 1チャンネル プログラマブル直流電源(500W)
・ 最大出力：500Wチャンネル
・ 出力分解能：10mV / 1mA
・ シーケンス（リスト）出力：10ステップ
・ 低リプル / ノイズ
・ 過電圧保護 / 過電流保護
・ 出力電圧/電流波形モニタ機能
・ 温度コントロール空冷ファン
・ 2.8インチLCD
・ インターフェース：USBデバイス
・ 小型軽量、約1.8kg

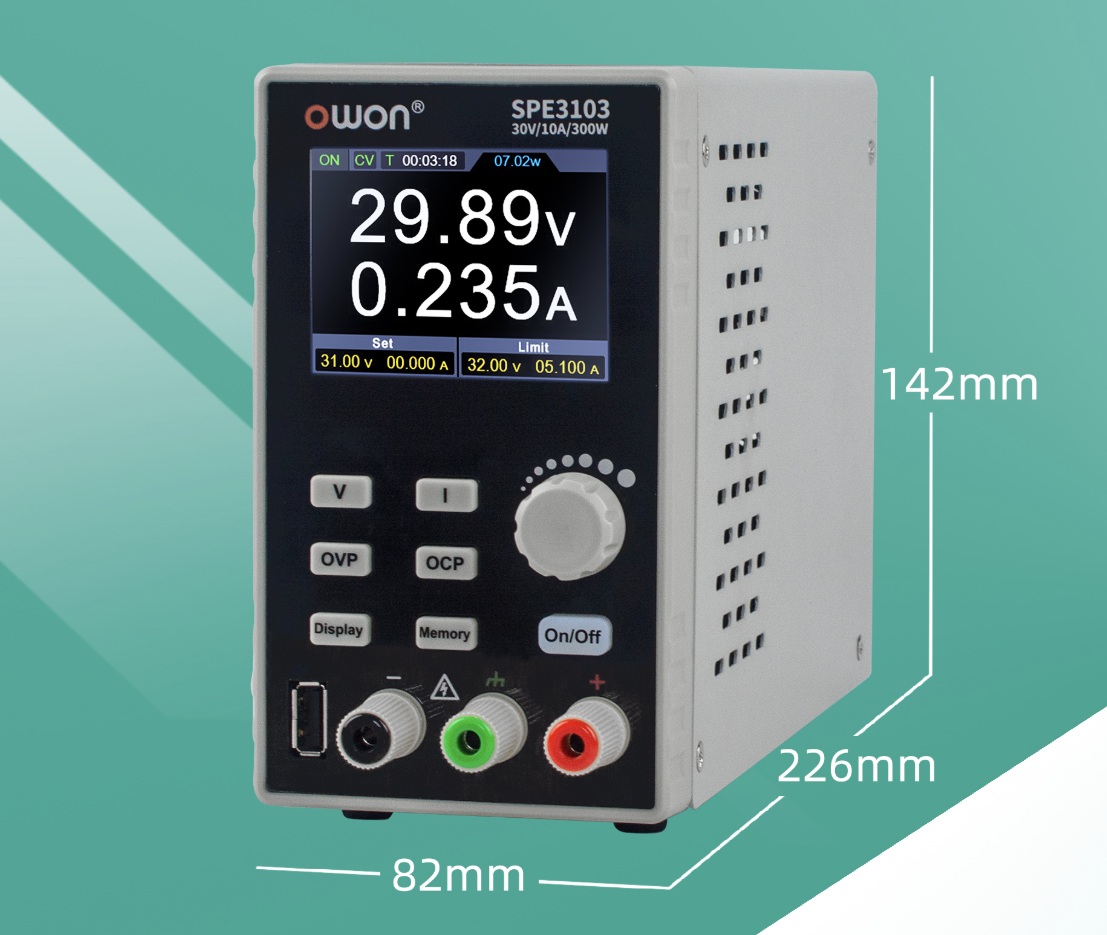

■小型・高効率
-
・ 小型軽量：約1.5kg
-

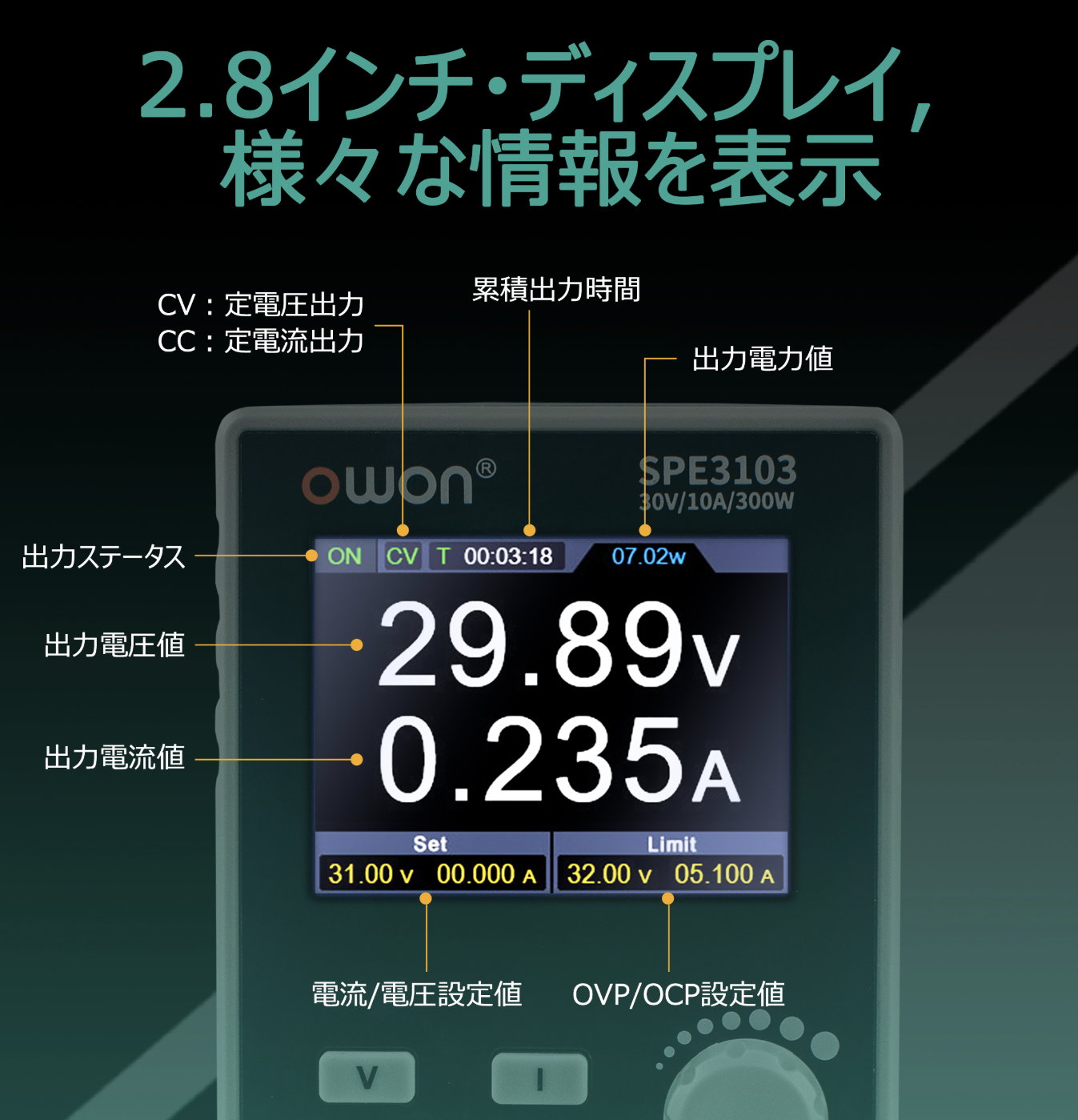

■2.8インチ・ディスプレイ、様々な情報を表示
-
-
・V：定電圧出力
・CC：定電流出力
・出力ステータス
・累積出力時間
・出力電力値
・出力電圧値
・出力電流値
・電流／電圧設定値
・OVP／OCP設定値

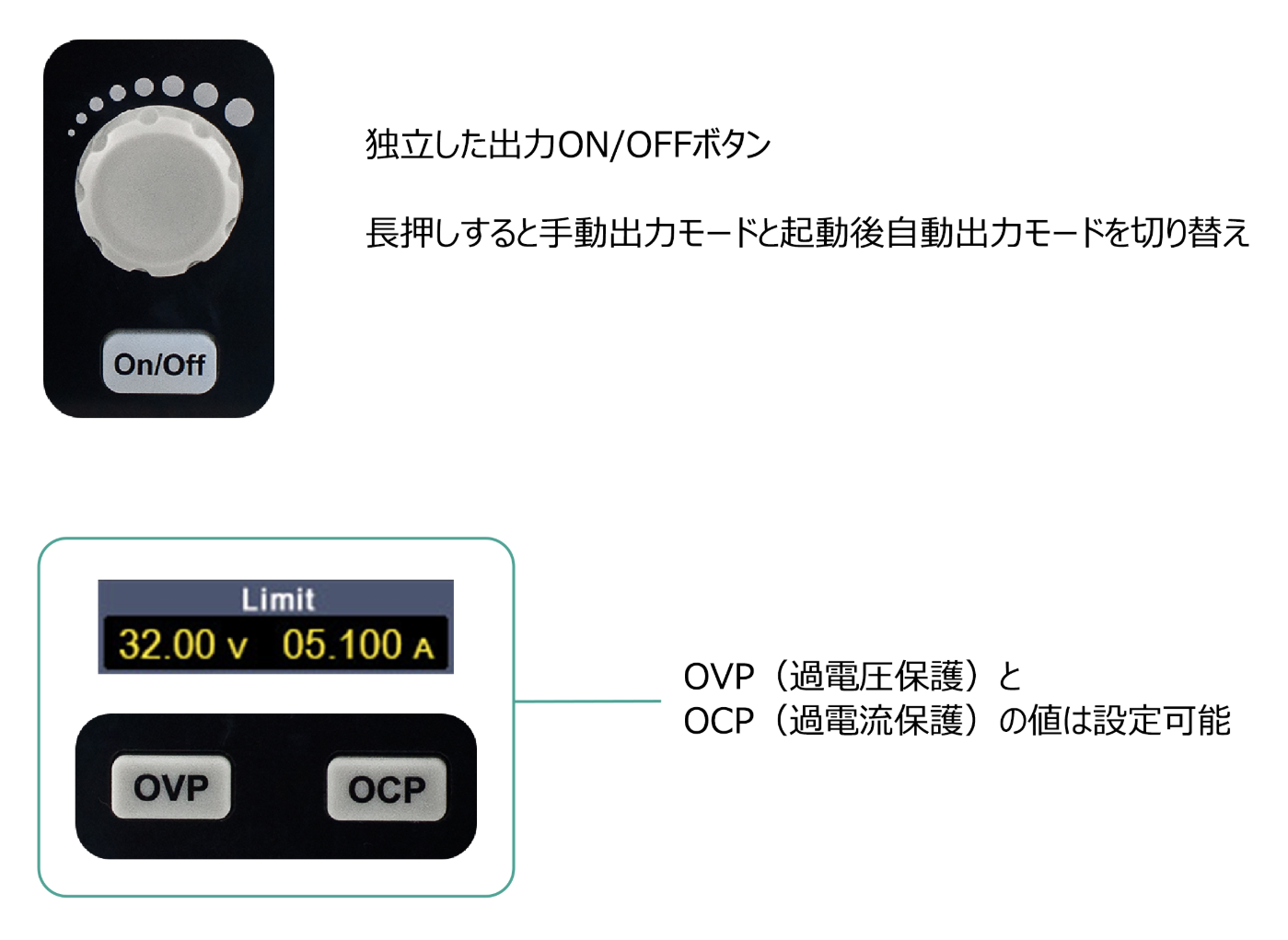

■負荷回路を守る多様な機能
-
・独立した出力ON/OFFボタン
・長押しすると手動出力モードと起動後自動出力モードを切り替え
・OVP（過電圧保護）とOCP（過電流保護）の値は設定可能
-
■CV：定電圧出力＆CC：定電流出力
-
-
CV/CCは負荷により自動的に切り替わり、負荷回路を保護します。
出力電流が設定電流に達すると自動的にCC（定電流）モードに切り替わります。
■様々なテストが可能な機能��
-

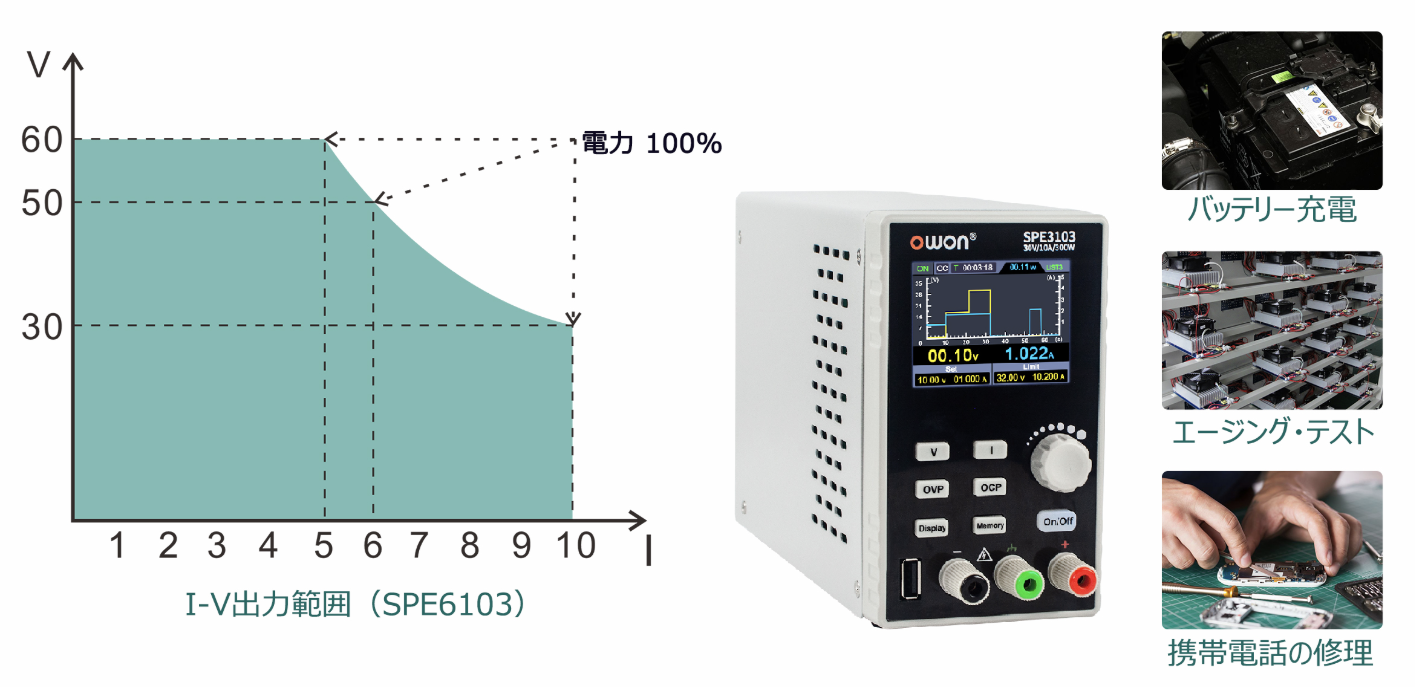

・定格電力範囲内で、高電圧と低電流、あるいは低電圧と高電流など、柔軟な電圧と電流の組み合わせが可能です。
・出力電圧／電流値をモニタしてトレンド波形を表示できるので、モバイル機器の修理、エージング・テスト、バッテリー充放電などに便利です。
-
■様々なテストが可能な機能��
-
-

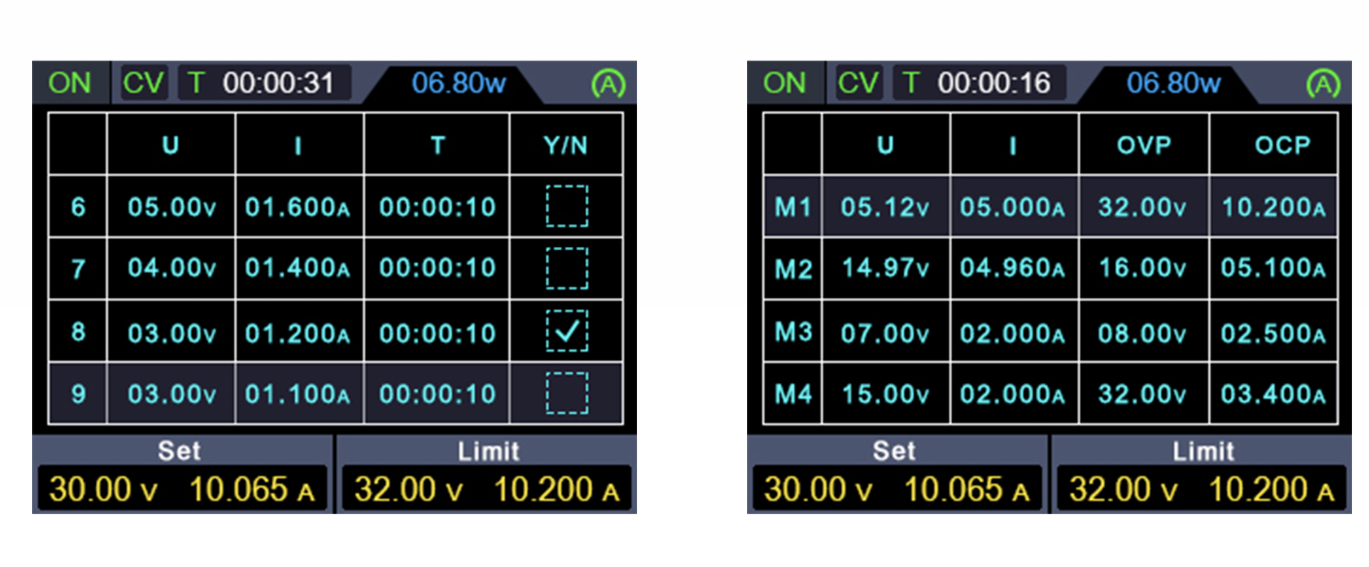

・10ステップのリスト・シーケンス出力
・4グループのプリセット・メモリ
■製品の安定性��
-

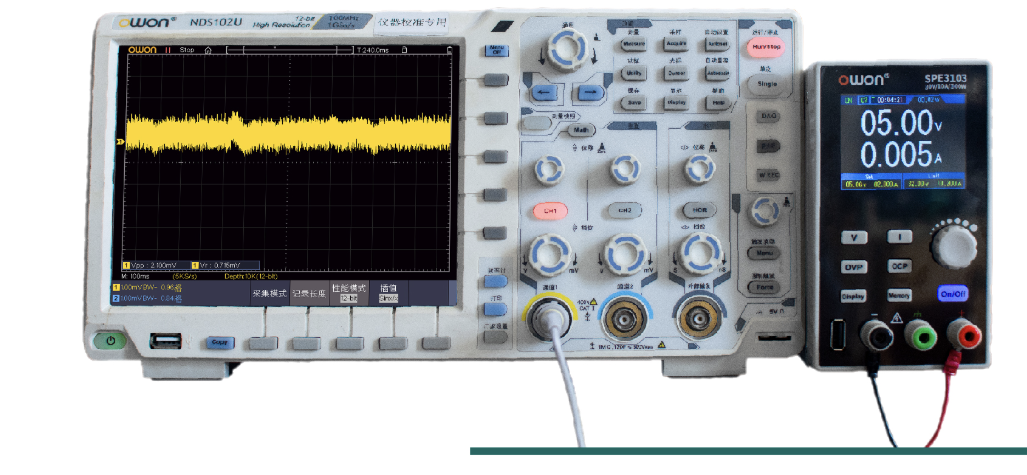

・高度なテスト要求に適合する安定した出力と低いリプル／ノイズ
-
■製品の安定性��
-
-

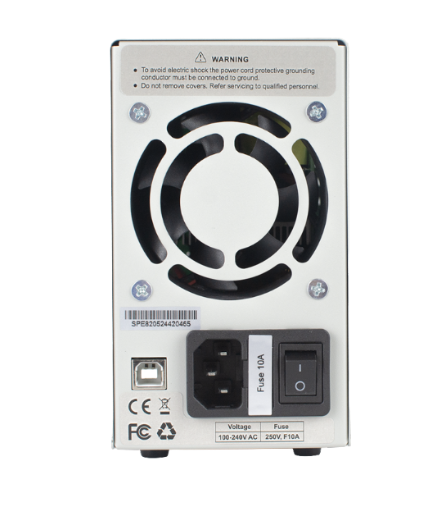

・温度制御ファンによる強制空冷、低騒音で長時間の安定出力
■製品の安定性��
-
・高精度な校正器を使用して全数検査、品質を確保
-
仕様
プログラマブル直流電源 (150W〜300W)仕様
| モデル |
SPE3051 |
SPE3102 |
SPE6102 |
SPE6053 |
SPE3103 |
SPE6103 |
| 価格（税込） |
￥19,800 |
￥20,900 |
￥20,900 |
￥22,000 |
￥22,000 |
￥24,200 |
出力定格
(0℃-40℃) |
電圧 |
0 - 30V |
0 - 30V |
0 -60V |
0 -60V |
0 - 30V |
0 -60V |
| 電流 |
5A |
10A |
10A |
5A |
10A |
10A |
| 最大出力 |
150W |
200W |
200W |
300W |
300W |
300W |
| USBチャージ出力 |
5V/1A |
| 負荷レギュレーション |
電圧 |
≤30mV |
| 電流 |
≤20mA |
| ライン・レギュレーション |
電圧 |
≤30mV |
| 電流 |
≤20mA |
| 設定分解能 |
電圧 |
10mV |
| 電流 |
1mA |
| リードバック分解能 |
電圧 |
10mV |
| 電流 |
1mA |
出力確度
(within 12 months)
(25℃±5℃) |
電圧 |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
| 電流 |
≤0.05% ± 10mA |
リードバック確度
(25℃±5℃) |
電圧 |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
| 電流 |
≤0.1% ± 10mA |
| リプル/ノイズ(*) |
電圧(Vp-p) |
≤30mVp-p |
≤50mVp-p |
≤30mVp-p |
≤50mVp-p |
| 電圧 (rms) |
≤3mVrms |
≤5mVrms |
≤3mVrms |
≤5mVrms |
| 電流 (rms) |
≤30mAp-p |
出力温度係数
(0℃-40℃) |
電圧 |
100ppm/℃ |
| 電流 |
200ppm/℃ |
| リードバック温度係数 |
電圧 |
100ppm/℃ |
| 電流 |
200ppm/℃ |
| 過渡応答時間(50%-100% 定格負荷) |
≤1.0ms |
| ストレージ |
4グループ |
| 動作温度 |
0-40℃ |
* Noise bandwidth 20MHz, ripple bandwidth 1MHz, connect 10uF electrolytic capacitor in parallel with 0.1uF ceramic capacitor to the output terminal for testing
プログラマブル直流電源 (500W)仕様
| モデル |
SPE6205 |
SPE8105 |
SPE8205 |
| 価格（税込） |
￥35,200 |
￥34,100 |
￥38,500 |
| 出力電圧 |
0 - 60V |
0 - 80V |
0 - 80V |
| 出力電流 |
20A |
10A |
20A |
| 最大出力電力 |
500W |
| OVP（過電圧保護） |
63V |
85V |
85V |
| OCP（過電流保護） |
21A |
11A |
21A |
| OTP（過熱保護） |
85℃ |
| 負荷レギュレーション |
≤20mV（電圧）；≤10mA（電流） |
| ライン・レギュレーション |
≤20mV（電圧）；≤10mA（電流） |
| 設定分解能 |
10mV / 1mA |
| リードバック分解能 |
10mV / 1mA |
| 設定確度（25℃±5℃） |
電圧 |
≤0.05% ± 20mV
≤0.05% ± 10mA |
≤0.05% ± 20mV
≤0.05% ± 20mA |
| 電流 |
| リードバック確度（25℃±5℃） |
電圧 |
≤0.05% ± 20mV |
≤0.05% ± 20mV |
| 電流 |
≤0.05% ± 10mA |
≤0.05% ± 20mA |
| リプル/ノイズ (*) |
≤50mVp-p；≤15mAp-p |
出力温度係数
（0℃-40℃） |
100ppm/℃（電圧）；200ppm/℃（電流） |
| リードバック温度係数 |
100ppm/℃（電圧）；200ppm/℃（電流） |
| 過渡応答時間 (50%-100% 定格負荷) |
≤5.0ms |
| ストレージ |
4 グループ |
| ディスプレイ |
2.8インチLCD (IPS) |
| インターフェース |
USBデバイス |
| 寸法 |
82mm（W）× 142mm（H）×226mm（D） |
| 重量 |
約 1.8 kg |
* リプル & ノイズ (ノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト)
付属品及びオプション
| 標準付属品 |
数量 |
| 電源コード |
1 |
| クイックガイド |
1 |
| ヒューズ（150W〜300W製品） |
1 |
| USBケーブル |
1 |
