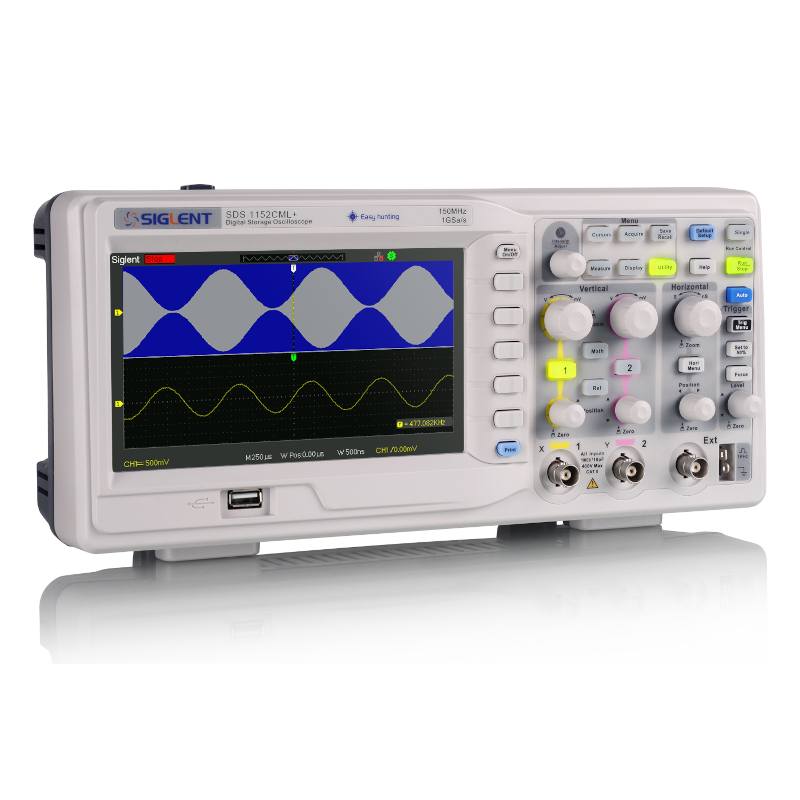

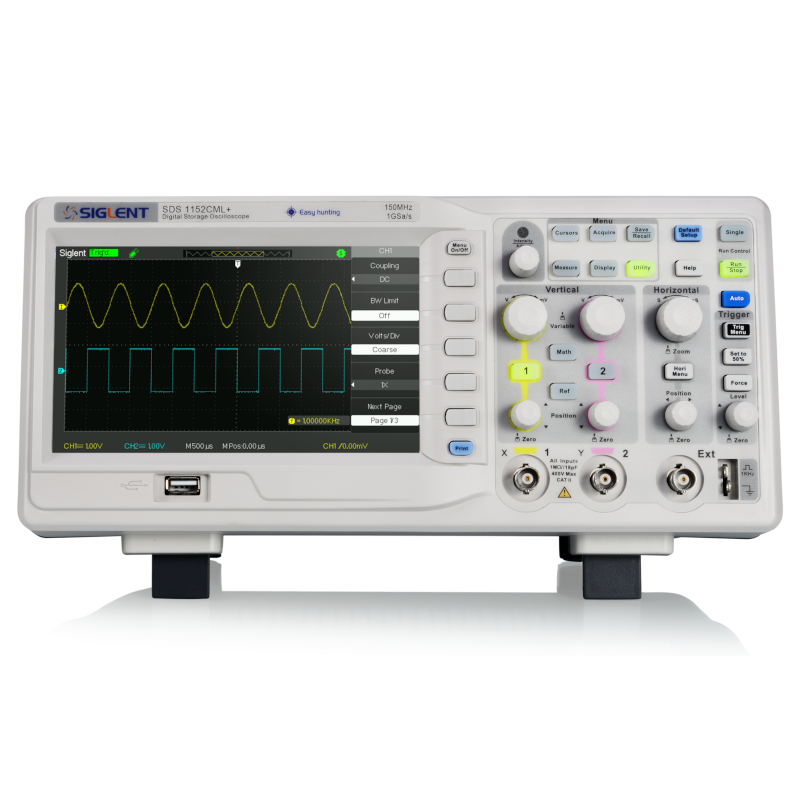

概要
-
・周波数帯域： 100 MHz
・チャンネル数： 2
・最高サンプルレート： 1 GSa/s
・最大レコード長： 2 Mポイント
・7インチ LCD ディスプレイ

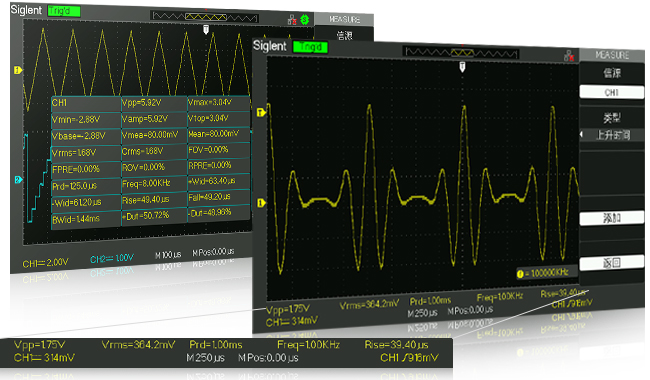

■パワフルなデータ解析・保存機能
SDS1000CML+シリーズは、電圧、時間、遅延に関する32種類のパラメータ測定をサポートしています。画面下部に5種類まで表示したり、すべてのパラメータを同時に表示したりすることもできます。
加算、減算、乗算、除算、FFTの5種類の演算をサポートしています。
波形データやスクリーンショットを、プリントボタンを押すだけで簡単にUSBメモリへ保存することができます。

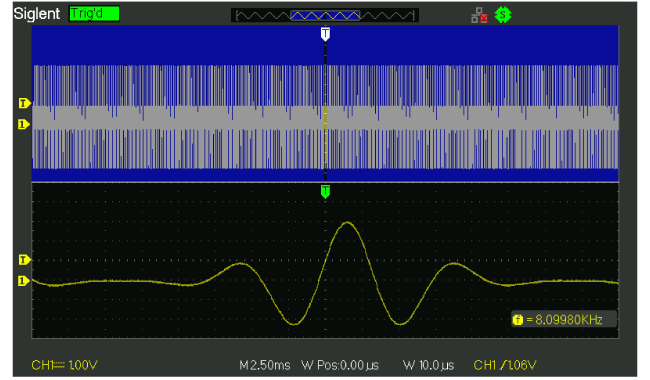

■最大2Mポイントのメモリ長とズーム機能
SDS1000CML+のメモリ長は最大2 Mptsと長く、高速サンプルレートを維持したままで長時間の信号を捕捉できるようになります。また、ワンボタンでズームする機能により、信号の一部分を拡大して効率的に信号の詳細を観測することができます。

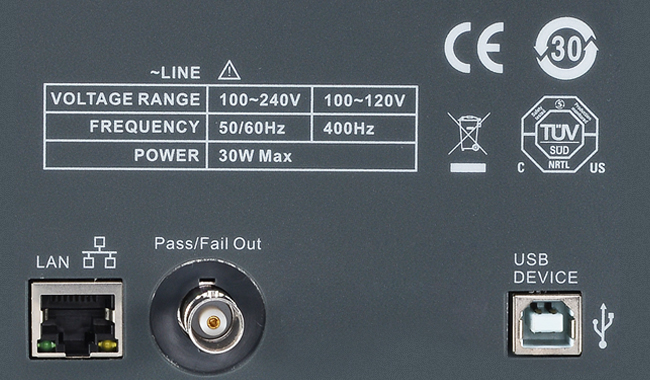

■豊富なインターフェースとリモートコントロール
SDS1000CML+シリーズは、以下のインターフェースを搭載しています。
- USBホスト： 外部USBメモリにデータや画像を保存します。
- USBデバイス： PCに接続し、無償のEasyScopeソフトウェアでオシロスコープをリモートで操作できます。
- LAN： インターネットを介したリモート操作を提供します。
- パスフェイル出力： パス/フェイル・テストの結果をパルスで出力します。
基本仕様
| 項目 |
仕様 |
| 帯域幅 |
100 MHz |
| サンプリングレート |
1 GSa/s |
| チャンネル |
2 + EXT |
| メモリ長 |
2 Mpts |
| トリガタイプ |
エッジ, パルス, ビデオ, スロープ, オルタネート |
| I/O |
USB ホスト, USB デバイス, LAN, パス/フェイル |
| ディスプレイ |
7 インチ TFT 液晶 (800 x 480) |
| 標準付属品 |
|
| USBケーブル |
電源コード |
 |
 |
| クイックスタートガイド |
受動プローブ |
 |
 |
