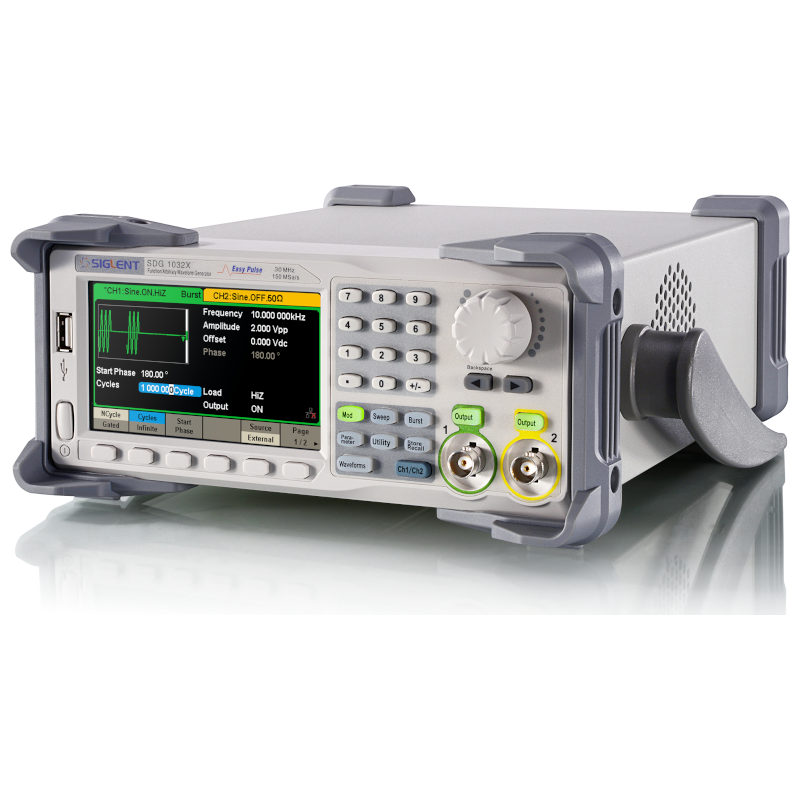

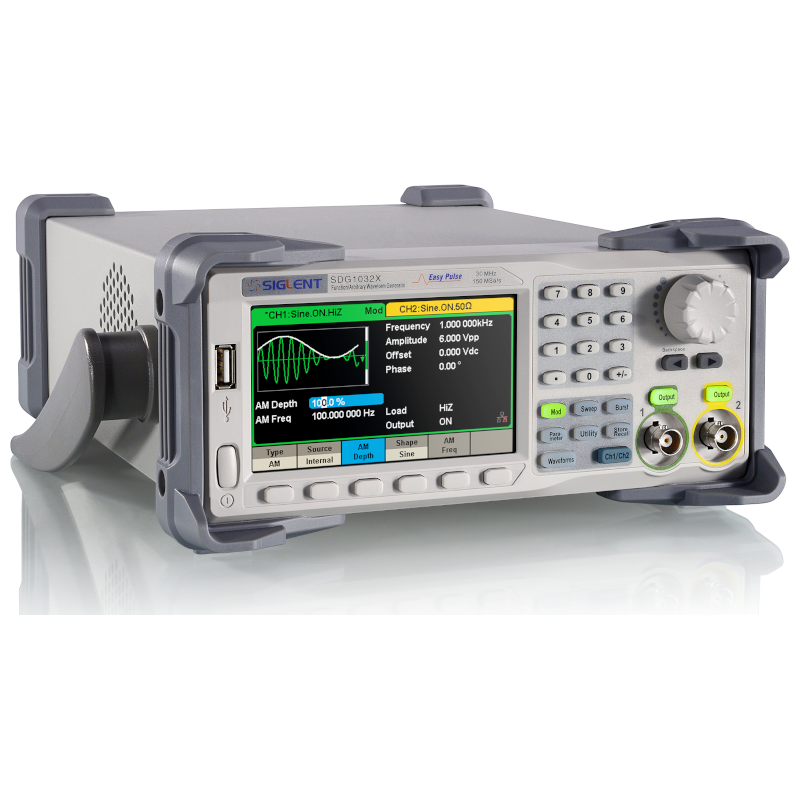

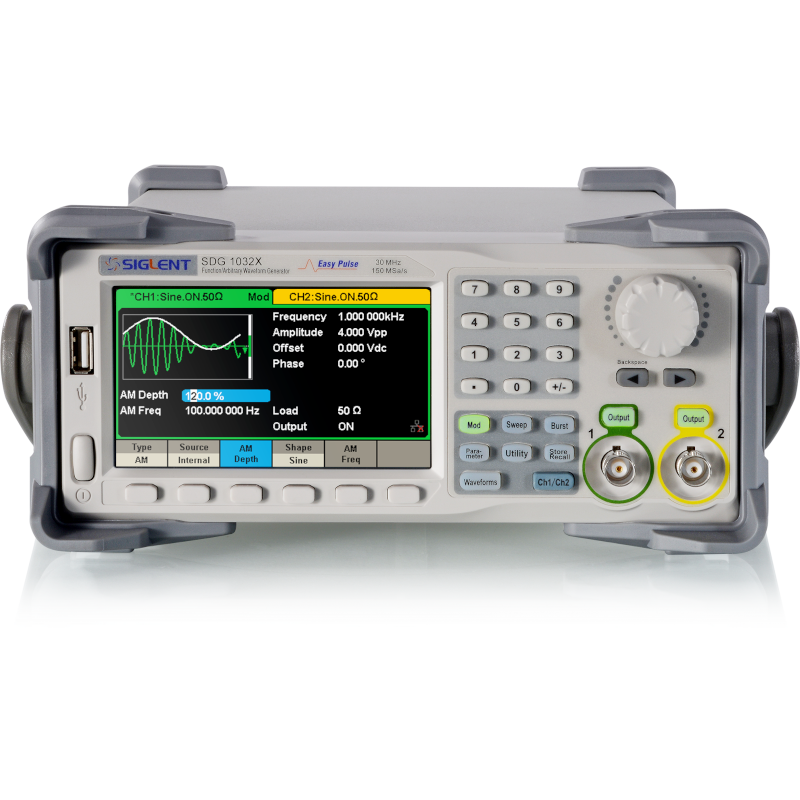

SIGLENT(シグレント) SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT(シグレント) SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT(シグレント) SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT(シグレント) SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT(シグレント) SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT(シグレント) SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ

SIGLENT(シグレント) SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SDG1000Xシリーズ 任意波形ファンクション・ジェネレータ

・最高周波数： 60 MHz、30 MHz

・チャンネル数： 2

・垂直分解能： 14ビット

・様々なアナログ/デジタル変調


■高品質な方形波

SDG1000Xは、60 MHzのチャンネル帯域幅における制限を超えて、専用回路による高性能な方形波波出力を実現します。

最大帯域幅は60 MHzながら、高品質な60 MHzの方形波を出力できます。

・4.2 ns未満の立ち上がり/立ち下がり時間

・パルス出力時と同等のジッタ性能を持つ方形波出力

高品質な方形波

■革新的な EasyPulse テクノロジー
革新的な EasyPulse テクノロジー

従来のDDS方式では、サンプリングレートと出力周波数の関係が整数倍でない場合、1サンプリング周期のジッタが発生しますが、EasyPulseテクノロジーはこの課題を完全に解決することができます。低ジッタの矩形波とパルスの出力に加え、以下のような利点があります。

・最大12.5 MHzのパルス周波数

・立ち上がり時間と立ち下がり時間を個別に最小ステップ0.1 nsで調節可能

・パルス幅は最小32.6 nsまで微調節が可能

・最小0.001%のデューティ比

・低ジッタ


■TrueArb テクノロジー

TrueArbテクノロジーは、従来のDDS方式よりも低ジッタかつ低歪みの出力が可能です。また、任意波形をポイントごとに出力する機能も備えています。波形データを漏らすことなく出力できるほか、次のような利点があります。

・16 kptsのメモリ長（任意波形）により詳細なデータを保持

・14 bitの垂直分解能、より高い信号忠実度

標準の PC ソフトウェア EasyWave を使用して、顧客の要求に応じて任意波を生成および出力します。

TrueArb テクノロジー

■優れた信号生成能力
優れた信号生成能力

SDG1000Xは、様々な変調方式やスイープ、バースト出力、信号合成に対応した波形生成機能を搭載しています。内部信号、外部信号、手動操作のいずれかをトリガソースに設定することができます。

・AM、FM、PM、FSK、ASK、PSK、DSB-AM、PWMの変調方式をサポート

・リニア／ログ・スイープをサポート

・Nサイクル と ゲート の2つのバーストモードをサポート

・ノイズ、変調信号、スイープ、バースト、任意波形の合成にも対応する、2チャンネルの合成波形出力機能を搭載

・高調波機能で高調波信号合成シミュレートが可能



仕様

ファンクション・ジェネレータ仕様

型名 SDG1062X SDG1032X
価格（税込） ￥89,100 ￥69,300
最高出力周波数 60 MHz 30 MHz
サンプリングレート 150 MSa/s
垂直分解能 14ビット
波形長 16 kpts
チャンネル数 2
最大振幅 ±10V
ディスプレイ 4.3インチ カラーLCD、480×272
インターフェース USBホスト、USBデバイス、LAN


付属品及びオプション

標準付属品 数量
クイックスタート 1
電源コード 1
校正証明書 1
USBケーブル 1

オプションアクセサリ 概容
SDG-BNC BNC同軸ケーブル
ATT-20dB 20 dB アッテネータ
SPA1010 10W パワーアンプ


資料ダウンロード

製品カタログ
SIGLENT総合カタログ
ユーザーズガイド
SIGLENT（シグレント）SDS1000X ユーザー・マニュアル（英語）
SIGLENT（シグレント）SDS1000X データ・シート（英語）
SIGLENT（シグレント）SDS1000X クイック・スタート（英語）
SIGLENT（シグレント）SDG1000X プログラミング・ガイド（英語）
