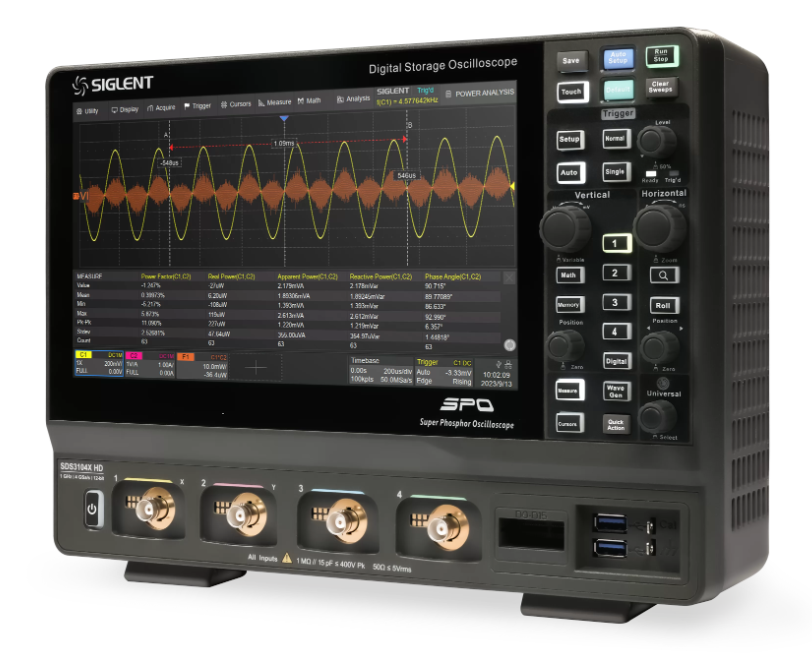

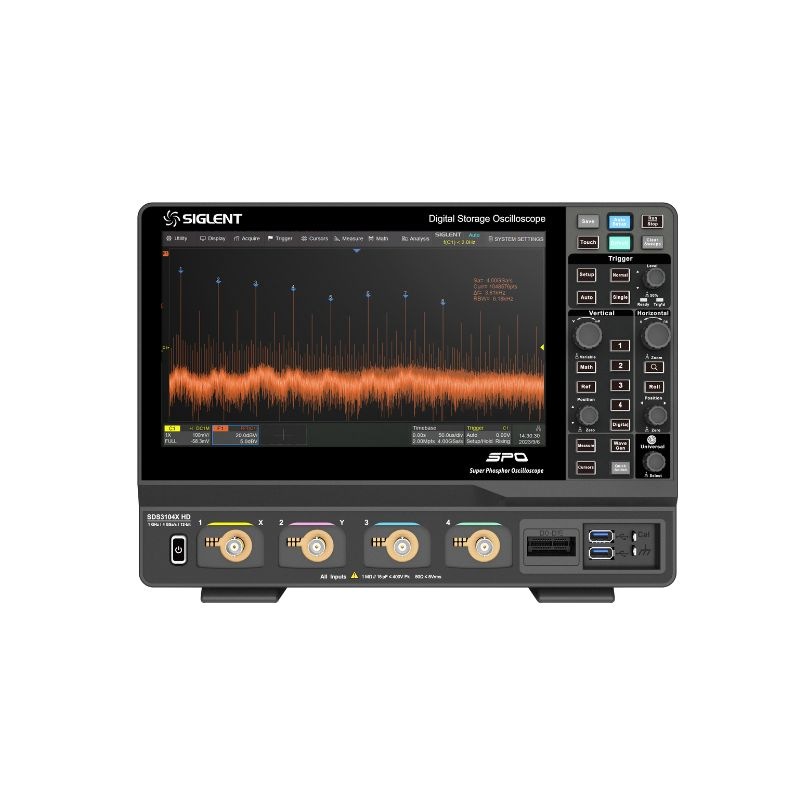

SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ

SIGLENT(シグレント) SDS3000X HDシリーズ デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SDS3000X HDシリーズ デジタル・オシロスコープ

・高分解能12ビットADC搭載
・周波数帯域：350MHz、500MHz、1GHz
・チャンネル数：4
・最高サンプルレート：4GSa/s
・最大レコード長：400Mポイント
・最高波形キャプチャレート：200,000wfm/s（ノーマルモード）、890,000wfm/s（シーケンスモード）
・10.1インチ タッチスクリーンLCD


■12-bit ADC：波形の細部まで鮮明に表示

SDS3000X HDシリーズは、12ビット（量子化レベル4096）高分解能ADCを搭載しており、高分解能モード（ERES）では分解能を最大16ビットまで高めることができます。この高分解能ADCと垂直・水平ズーム機能により、波形の詳細をより完全かつ鮮明に観測することができます。

12-bit ADC

■ENOB-ADCの有効ビット数
ENOB-ADCの有効ビット数

高速ADコンバータがデータ収集を行う際の、実際のS/N比は、ノイズと歪みにより、公称ビット数が達成すべき望ましい性能を満たしません。 ADCはあくまでもオシロスコープ・システムの一部であり、単独で使用することはできないため、オシロスコープ・システム全体のENOB（有効ビット）の方が意味があります。

SDS3000X HDシリーズのENOBは最大8.3〜8.6ビットで、時間誤差や周波数スプリアスが少なく、測定精度を効果的に確保できます。


■多彩なトリガタイプ

SDS3000X HDシリーズは、エッジ、インターバル、ビデオ、シリアルバスなど、さまざまなトリガタイプを備えています。

ゾーントリガを使用すると、トリガした波形をユーザーが設定したゾーンを通過するかしないかでスクリーニングして適合した波形のみ表示するので、ユーザーが必要な波形を観測しやすくなります。

シリアルバストリガは、I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENTなど、さまざまな用途のシリアルバスのテストソリューションを提供します。

多彩なトリガタイプ

■50MHz波形発生器
50MHz波形発生器

SDS3000X HDシリーズは、USBインターフェースを介して波形発生器SAG1021Iに直接接続することができます。125MSa/sのサンプリングレートと14ビットの分解能を持つSAG1021Iは、サイン波、方形波、ランプ波、パルス波、ノイズ、DC、および45種のビルトイン波形を出力でき、周波数は最高50MHz（サイン波）まで出力できます。

また、EasyWaveホスト・コンピュータ・ソフトウェアを使用してユーザー定義任意波形を編集することもできます。SAG1021Iはプラグアンドプレイが可能なため、さまざまな科学実験や産業用制御アプリケーションの試験を迅速かつ容易にセットアップできます。


■電力解析：電源パラメータを素早く取得

SDS3000X HDシリーズは、オプションで電力解析機能を搭載することができ、シグレントの電圧プローブ（DPB5000シリーズなど）や電流プローブ（CP6000シリーズなど）と組み合わせて、電源品質、高調波電流、突入電流、過渡応答など、電源の12パラメータを迅速かつ正確に解析することができます。

例えば、スイッチング損失を最小限に抑えて電源効率を向上させたり、あらゆる作業条件下で電源装置の過渡現象が安全作業領域を超える確率をカウントして装置の作業安定性を評価したりすることができます。

電力解析


仕様

オシロスコープ仕様

型名 SDS3104X HD SDS3054X HD SDS3034X HD
価格（税込） ￥1,386,000 ￥1,111,000 ￥770,000
アナログチャンネル数 4 + EXT
帯域幅 1 GHz（インターリーブ）、800 MHz（非インターリーブ） 500 MHz 350 MHz
サンプルレート（最大） 4 GS/s（インターリーブ）、2 GS/s（非インターリーブ）
メモリ深度（最大） 400 Mpts/ch（シングル）、200 Mpts/ch（デュアル）、100 Mpts/ch（非インターリーブ）
波形キャプチャレート（最大） 200,000 wfms/s（通常）、890,000 wfms/s（シーケンス）
垂直分解能 12-bit（最大16-bit：ERES）
トリガタイプ Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay, Serial
シリアル トリガ＆デコード 標準：I2C, SPI, UART, CAN, LIN
オプション：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429
自動測定 50以上のパラメータ、統計、ヒストグラム、トレンド、トラック対応
演算 4トレース、最大8 Mpts FFT、+, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sign, e^x, log など

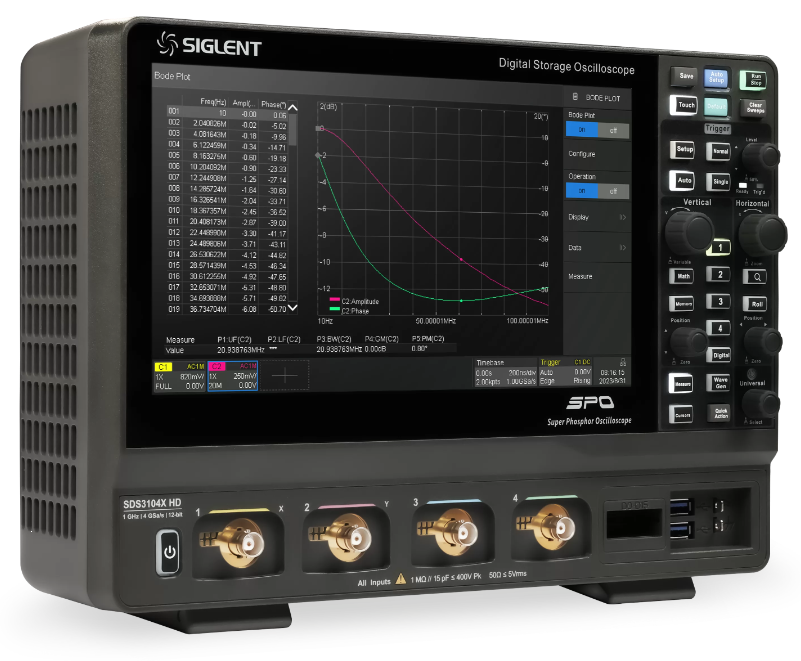

データ解析 検索、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、カウンタ、ヒストグラム、ボードプロット、電力解析
デジタルチャンネル 16ch、最大1 GS/s、最大100 Mpts記録長
波形発生器（オプション） USB接続絶縁タイプ、1チャンネル、最大50 MHz、125 MSa/s、16 kpts

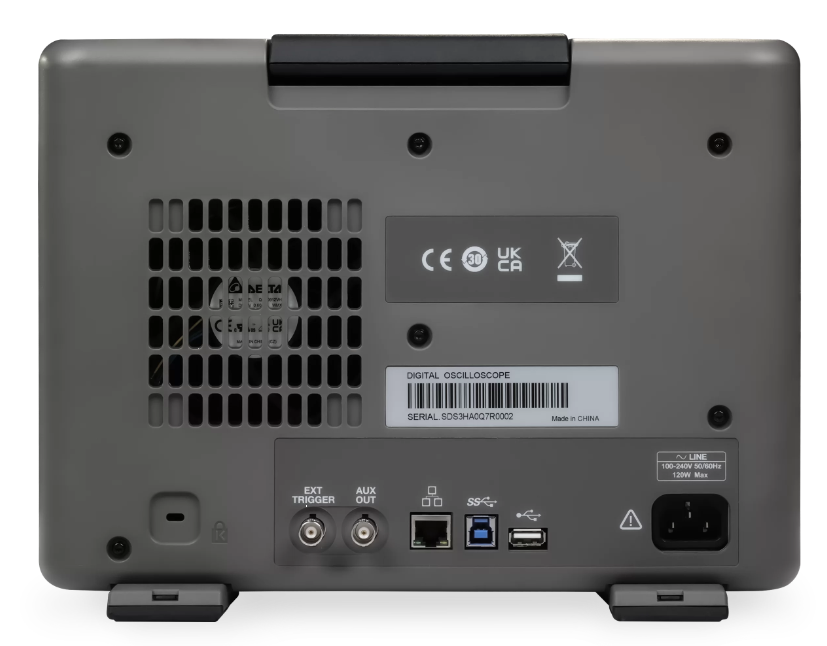

I/O USB 3.0ホスト×2、USB 2.0ホスト×1、USB 3.0デバイス、LAN、外部トリガ、AUX出力（TRIG OUT、PASS/FAIL）
プローブ（標準） 500 MHz パッシブプローブ（1本/チャンネル）
ディスプレイ 10.1インチ TFT-LCD タッチスクリーン（1024×600）


付属品及びオプション

標準付属品 数量
USBケーブル1
クイックスタート1
パッシブプローブ（500 MHz）1/チャンネル
校正証明書1
ワイヤレスマウス1
電源コード1

オプションアクセサリ 概要
SAG1021IUSB絶縁波形発生器
SPL201616チャンネルロジックプローブ
DF2001A電力解析デスキューフィクスチャ
STB3デモ信号源
USB-GPIBUSB-GPIBアダプタ
SP6150A高周波パッシブプローブ
SAP1000, SAP2500高周波アクティブプローブ
HPB4010高電圧プローブ
SAP2500D高周波差動プローブ
DPB1300, DPB4080, DPB5150, DPB5150A, DPB5700, DPB5700A高電圧差動プローブ
CPL5100, CP4020, CP4050, CP4070, CP4070A, CP6030, CP6030A, CP6150, CP6500電流プローブ
SAP4000Pパワーレールプローブ
BAG-S2バッグ

オプション 概要
SDS3000HD-PA電力解析（ソフトウェア）
SDS3000HD-I2SI²S トリガ＆デコード（ソフトウェア）
SDS3000HD-1553BMIL-STD-1553B トリガ＆デコード（ソフトウェア）
SDS3000HD-FlexRayFlexRay トリガ＆デコード（ソフトウェア）
SDS3000HD-CANFDCAN FD トリガ＆デコード（ソフトウェア）
SDS3000HD-SENTSENT トリガ＆デコード（ソフトウェア）
SDS3000HD-Manchマンチェスター デコード（ソフトウェア）
SDS3000HD-ARINCARINC429 トリガ＆デコード（ソフトウェア）
SDS3000HD-BW3T5350 MHz→500 MHz 帯域拡張（ソフトウェア）
SDS3000HD-BW3TA350 MHz→1 GHz 帯域拡張（ソフトウェア）
SDS3000HD-BW5TA500 MHz→1 GHz 帯域拡張（ソフトウェア）


資料ダウンロード

製品カタログ
SIGLENT社 SDS3000X HDシリーズ　単体カタログ(T&M版)
ユーザーズガイド
SIGLENT（シグレント）SDS3000X HD ユーザー・マニュアル（英語）
SIGLENT（シグレント）SDS3000X HD データ・シート（英語）
SIGLENT（シグレント）SDS3000X HD クイック・スタート（英語）
SIGLENT（シグレント）SDS3000X HD プログラミング・ガイド（英語）
