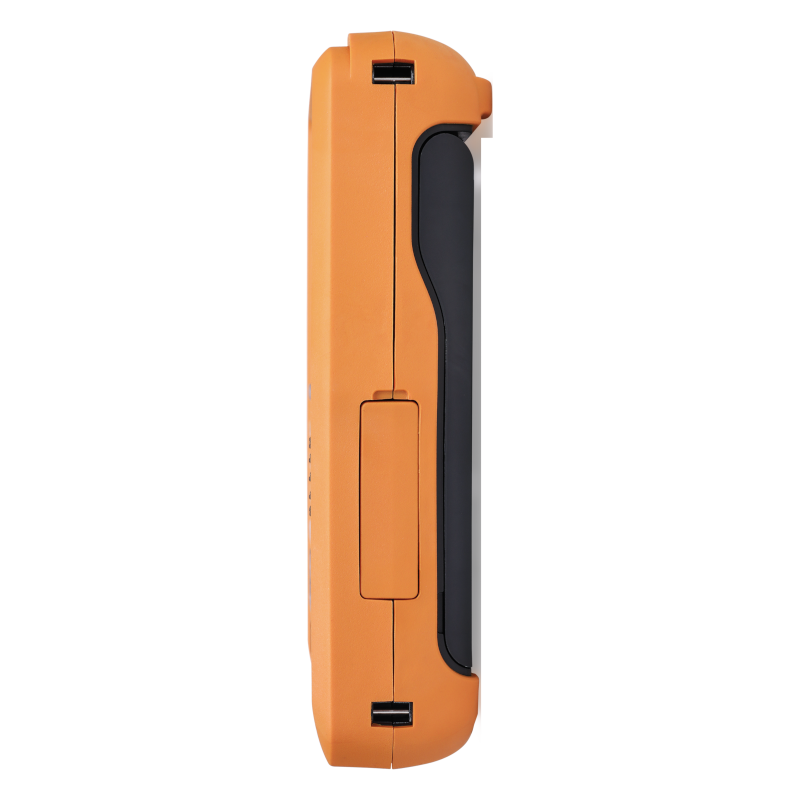

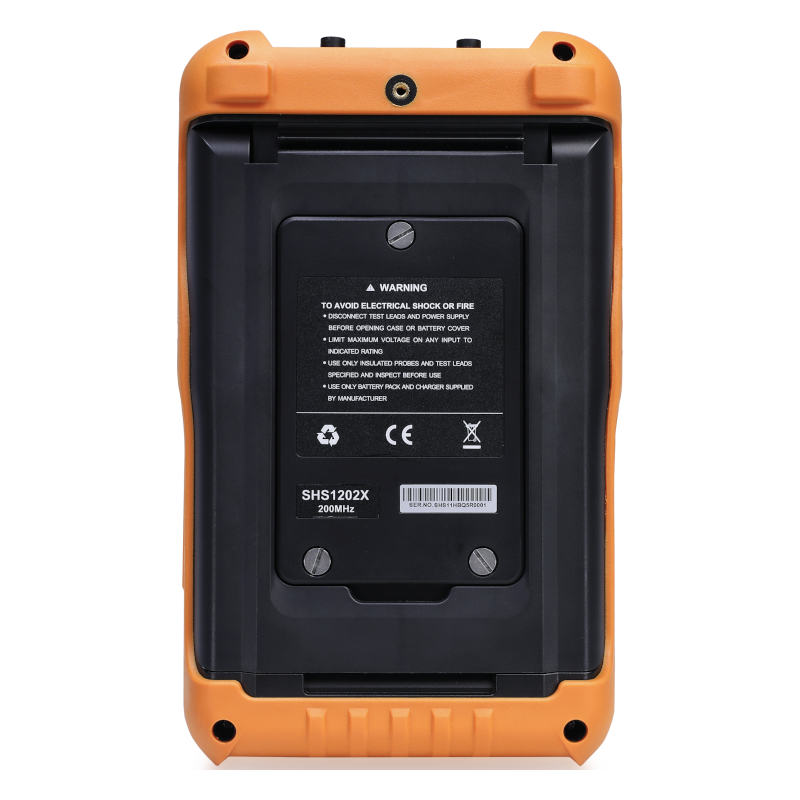

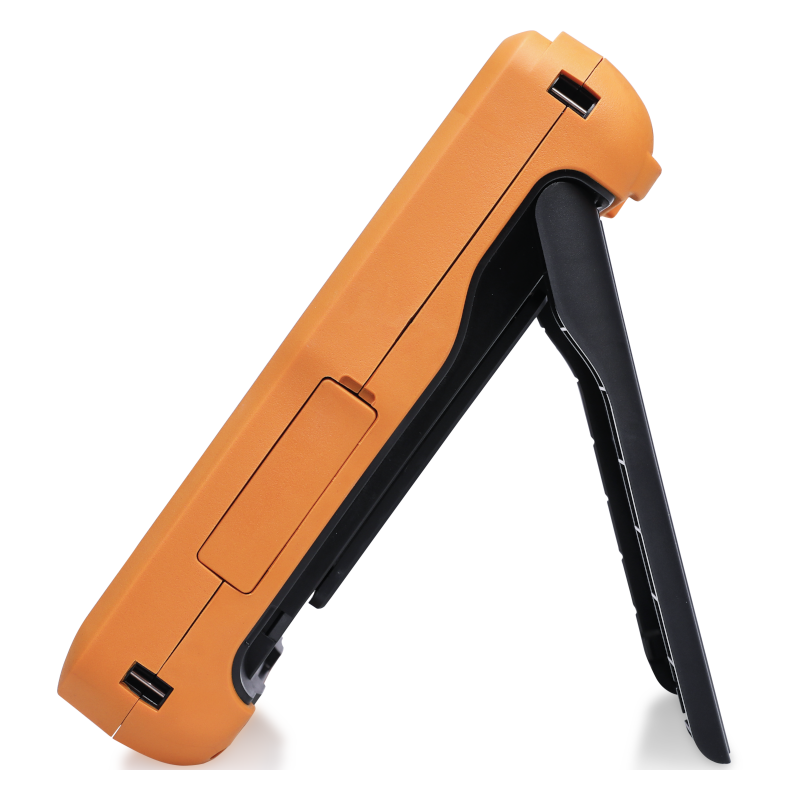

SHS1000Xシリーズ ハンドヘルドオシロスコープ
・フル・アイソレーション
・周波数帯域： 100MHz、200MHz
・チャンネル数： 2（絶縁）
・最高サンプルレート： 1 GSa/s
・最大レコード長： 12 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・マルチメーター
・バッテリ動作時間：4時間
・5.6インチLCDディスプレイ
■フル・アイソレーション
-
SHS1000X シリーズは、2つのオシロスコープ・チャンネル、1つのマルチメータ・チャンネル、電源アダプタ、USB ホスト・ポート、USBデバイス・ポート間を完全に絶縁しています。 完全に絶縁されているため、測定時の偶発的な短絡リスクが軽減されるだけでなく、フローティング信号の測定にも最適です。
-
■シリアルトリガ＆デコード機能を標準搭載
-
-
IIC、SPI、IART、CAN、LINといった自動車や組み込み関連の産業で広く利用されているシリアル規格に対応しています。独自のポータブル設計とバッテリ動作で、現場でのデコード作業のニーズに対し、より優れたソリューションを提供します。

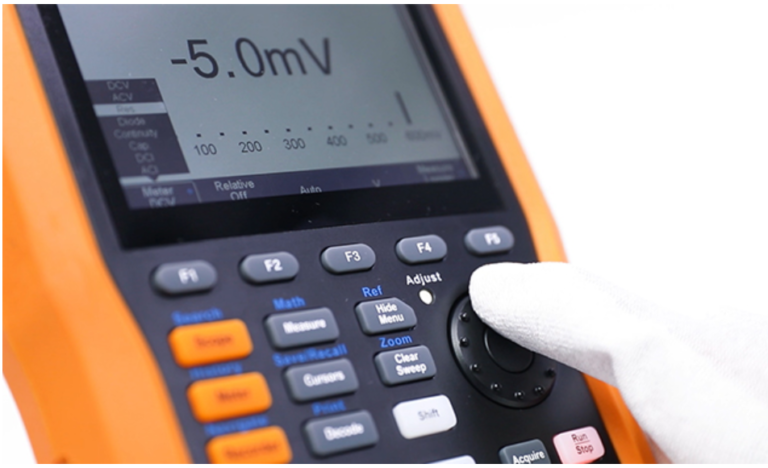

■IP51保護等級に準拠
-
IP51の防塵・防水性能を備えた密閉構造を採用し、IEC60529に基づいた評価試験をクリアしました。また、ラバー加工された本体表面と大きな入力キーにより、厳しい環境下においても優れた耐久性と操作性を発揮します。
-
■ハードウェアベースのTrue RMSマルチメータ
-
-
6,000カウント（3½ 桁）のデジタルマルチメータを内蔵
ハードウェアベースのTrue RMS測定
最大4チャンネル、350万点の測定ポイントの保存に対応した、測定値のトレンドグラフ機能を搭載
オシロスコープ仕様
型名 | SHS1102X | SHS1202X |
|---|
帯域幅 | 100 MHz | 200 MHz |
サンプルレート（最大） | 1 GSa/s（シングル）
500 MSa/s（デュアル） |
チャンネル | 2ch（オシロ）＋1ch（マルチメータ） |
メモリ深度（最大） | 12 Mpts（シングル）
6 Mpts（デュアル） |
波形キャプチャレート（最大） | 100,000 wfms/s（ノーマル）
400,000 wfms/s（シーケンス） |
トリガタイプ | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
シリアルデコード | I2C, SPI, UART, CAN, LIN |
データロガー | サンプルロガー: 1Sa/s 〜 25kSa/s
自動測定ロガー: 0.1秒 〜 10分間隔、最多4個の自動測定アイテム |

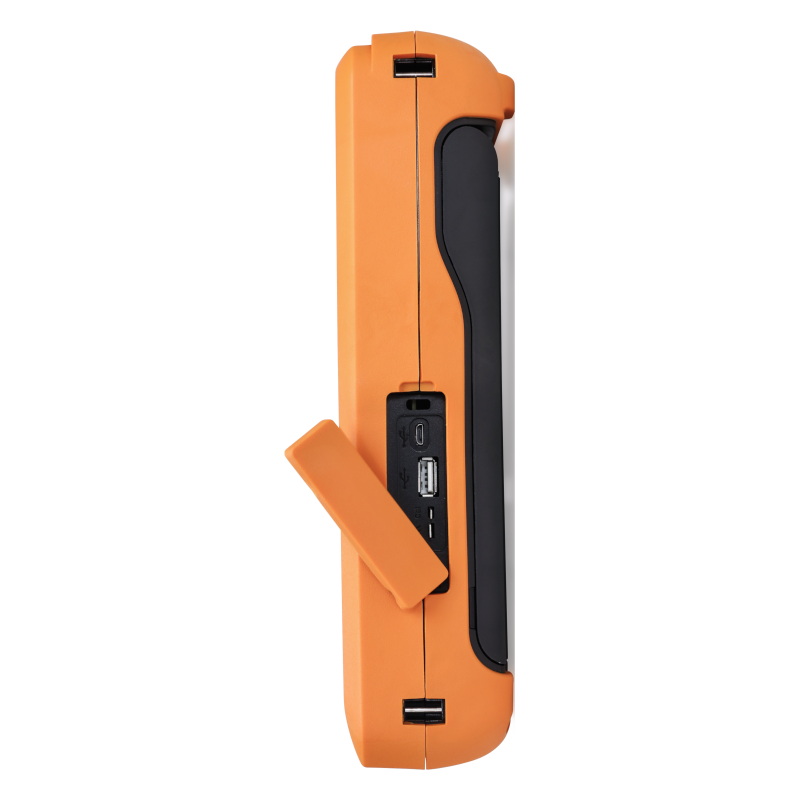

I/O | USB ホスト、USB デバイス |

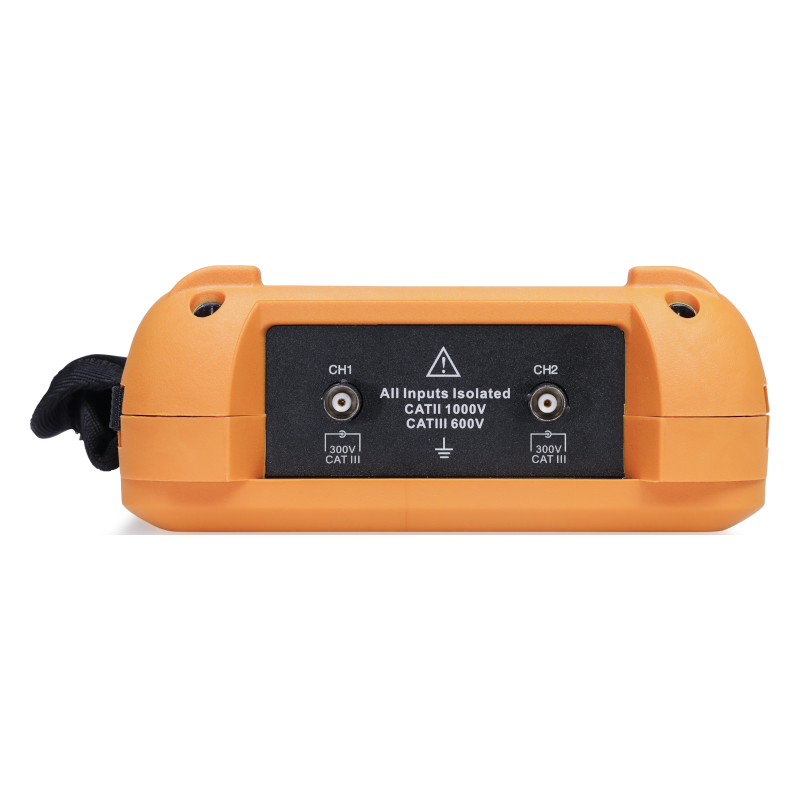

最大入力電圧（オシロスコープ） | CAT III 600 Vrms, CAT II 1000 Vrms（BNCシグナル - 保護接地 間）
CAT III 600 Vrms, CAT II 1000 Vrms（BNCグランド - 保護接地 間）
CAT III 300 Vrms（BNCシグナル - BNCグランド 間） |

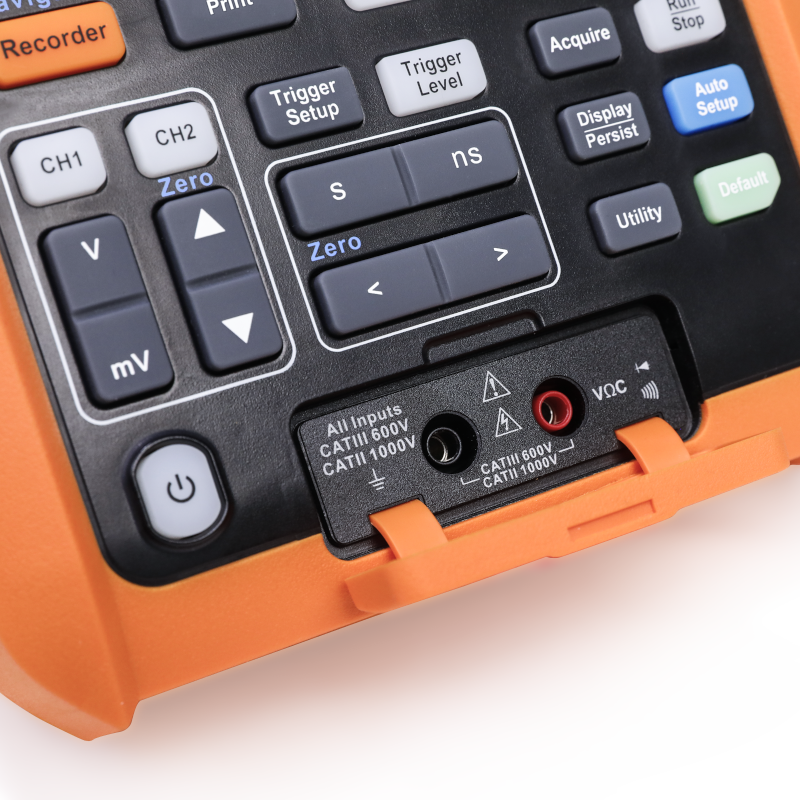

最大入力電圧（マルチメータ） | CAT III 600 Vrms, CAT II 1000 Vrms |
プローブ | 250MHz パッシブプローブ（600V CAT III） 2本 |
ディスプレイ | 5.6インチ TFT-LCD（640×480） |
重量 | 約1.75 kg |
標準付属品 | 数量 |
|---|
USBケーブル | 1 |
クイックスタート | 1 |
パッシブプローブ | 2 |
校正証明書 | 1 |
ACアダプタ | 1 |
バッテリ | 1 |
SCD600MA 電流測定アダプタ | 1 |
SCD10A 電流測定アダプタ | 1 |
キャリングバッグ | 1 |
オプションアクセサリ | 概要 |
|---|
ISFE | 絶縁フロントエンド |
STB-3 | デモ信号源 |
HPB4010 | 高電圧プローブ |
CP4020/CP4050/CP4070/CP4070A/CP5030/CP5030A/CP5150/CP5500/CPL5100 | 電流プローブ |
DPB1300/DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A | 高電圧差動プローブ |
GSCH4000A | スマートバッテリ充電器 |
