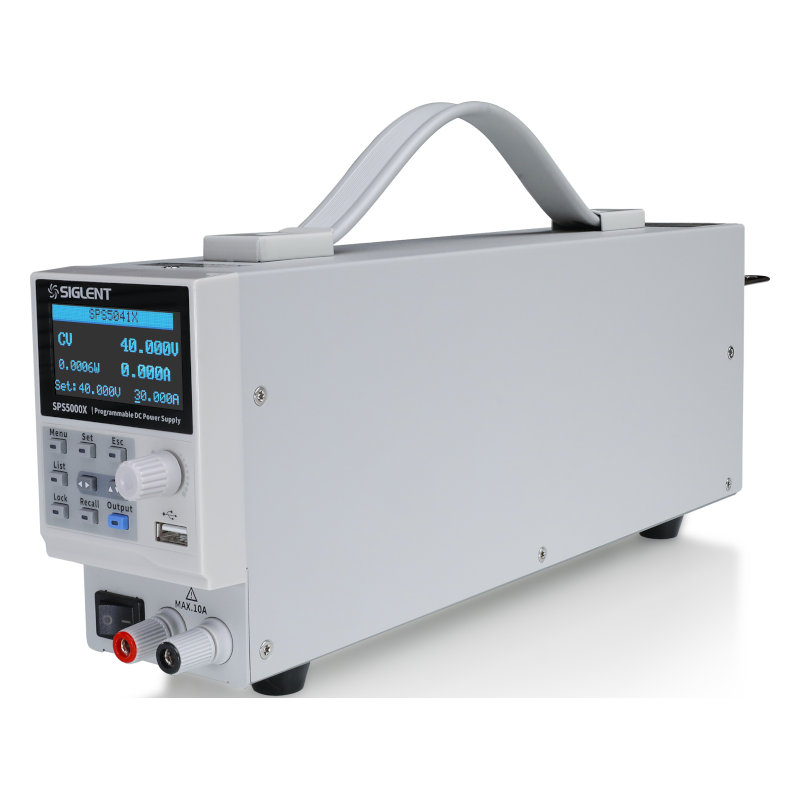

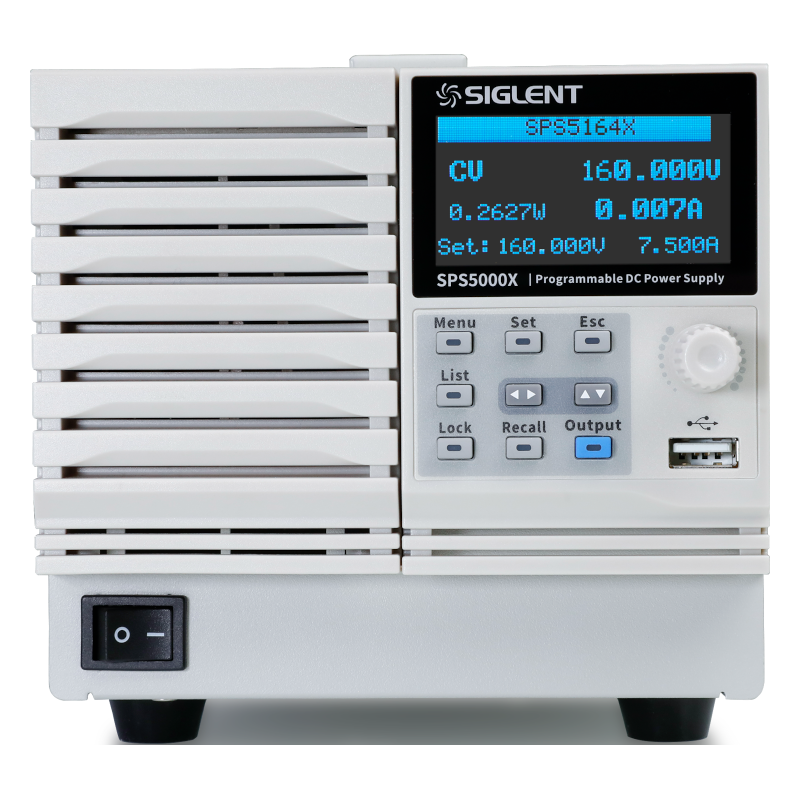

SPS5000Xシリーズ ワイドレンジ・プログラマブル・スイッチングDC電源
・出力チャンネル数：1、2、3
・出力電圧：40V、50V、80V、160V
・出力電力：180W、360W、720W、1080W
・CV/CC 優先モード
・調整可能なスルーレート
・調整可能な内部出力抵抗
・50ステップのリスト・シーケンス
・インターフェース：USBホスト、USBデバイス、LAN

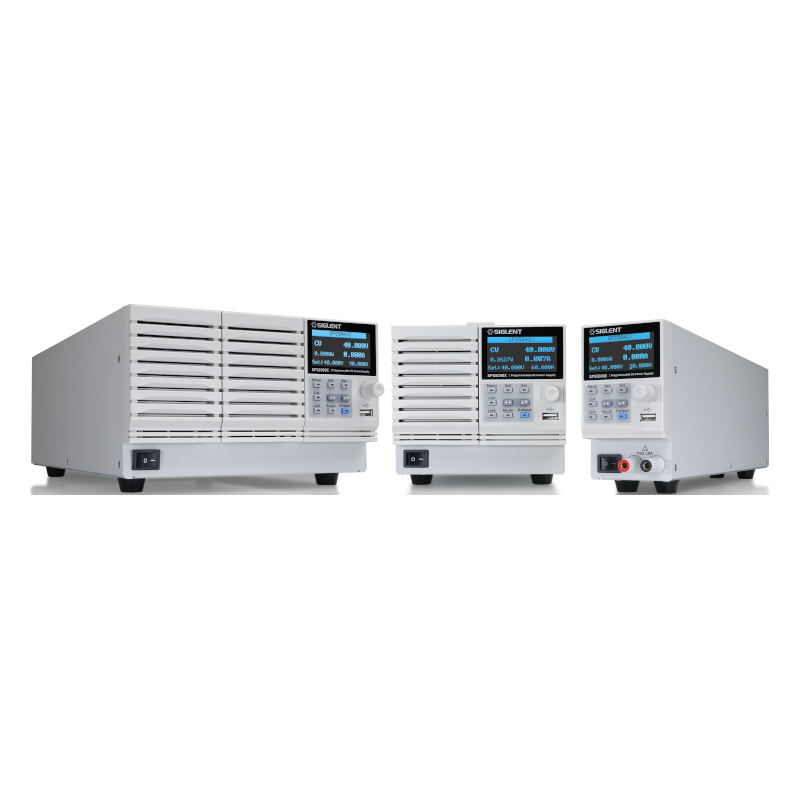

■様々な組み合わせが可能な出力
-
SPS5000Xシリーズは、出力電圧（40 V、50 V、80 V、160 V）と出力電流（7.5 A ~ 90 A）の組み合わせが豊富なラインナップとなっており、定格出力は180 W、360 W、720 W、1080 Wのいずれかです。1チャンネルモデルは、直列の場合2台、並列の場合3台までの接続に対応しており、2および3チャンネルモデルは、チャンネル間の直列・並列接続が可能です。
-
■定電力出力
-
-
定電力モードでは、電圧と電流のレンジを自動的に切り替えて最大化し、無駄のない出力を実現します。これにより、低電流では高電圧、低電圧では高電流の出力が可能になっています。多くの従来型電源の矩形状の出力レンジと比較し、SPS5000Xシリーズは、より広いレンジの電圧・電流出力を提供し、利用効率が大幅に向上しています。
■リスト・シーケンス出力
-
SPS5000Xシリーズは、最大で3チャンネル、50ステップのリストシーケンス出力をサポートしています。リストシーケンス出力のパラメータ設定は、本体のフロントパネルからできるほか、Webリモートコントロール機能を使用することで、より迅速かつ便利に行うことが可能です。出力電流、出力電圧、出力遅延時間、持続時間、立ち上がり/立ち下がりスロープ等をリストに設定してシーケンスを出力します。
-
■CV/CC優先モード
-
-
SPS5000Xシリーズは出力オンしたときの動作をCC優先モード、CV優先モードを用途に合わせて選択できます。CC優先モードは、出力オン時の突入電流のスパイクやオーバーシュート電圧を効果的に抑制することができます。CV優先モードは、出力電圧値が設定値に素早く到達します。
■保護機能
-
SPS5000Xシリーズには、保護機能として過電流保護（OCP）、過電圧保護（OVP）、過熱保護（OTP）が搭載されています。保護機能が働くと、出力がオフになり、保護モードが有効になります。Escキーを2秒以上押すと保護モードを解除することができます。
-
ワイドレンジ・プログラマブル・スイッチングDC電源仕様
|
型名
|
価格（税込）
|
仕様
|
|
SPS5041X
|
￥242,000
|
40V/30A
360W
|
|
SPS5042X
|
￥286,000
|
40V/60A
720W
|
|
SPS5043X
|
￥385,000
|
40V/90A
1080W
|
|
SPS5044X
|
￥451,000
|
40V/30A
360W × 2チャンネル
|
|
SPS5045X
|
￥550,000
|
40V/30A
360W × 3チャンネル
|
|
SPS5051X
|
￥242,000
|
50V/10A
180W
|
|
SPS5081X
|
￥319,000
|
80V/15A
360W
|
|
SPS5082X
|
￥385,000
|
80V/30A
720W
|
|
SPS5083X
|
￥506,000
|
80V/45A
1080W
|
|
SPS5084X
|
￥550,000
|
80V/15A
360W × 2チャンネル
|
|
SPS5085X
|
￥649,000
|
80V/15A
360W × 3チャンネル
|
|
SPS5161X
|
￥319,000
|
160V/7.5A
360W
|
|
SPS5162X
|
￥385,000
|
160V/15A
720W
|
|
SPS5163X
|
￥506,000
|
160V/22.5A
1080W
|
|
SPS5164X
|
￥550,000
|
160V/7.5A
360W × 2チャンネル
|
|
SPS5165X
|
￥649,000
|
160V/7.5A
360W × 3チャンネル
|
|
標準付属品
|
数量
|
|
USBケーブル
|
1
|
|
クイックスタート
|
1
|
|
校正証明書
|
1
|
|
電源コード
|
1
|
|
出力端子保護カバー
|
1
|
|
オプションアクセサリ
|
概容
|
|
SPS5000X-SEC
|
シリーズ接続ケーブル
|
|
SPS5000X-PAC
|
パラレル接続ケーブル
|
|
SPS5000X-RMK
|
ラックマウントキット
|
SIGLENT社（シグレント）SPS5000X スイッチングDC電源動画紹介
