| 型番 |
周波数レンジ |
周波数分解能 |
IQ変調 |
位相雑音 |
ディスプレイ |
最大出力電力 |
税込価格（円） |

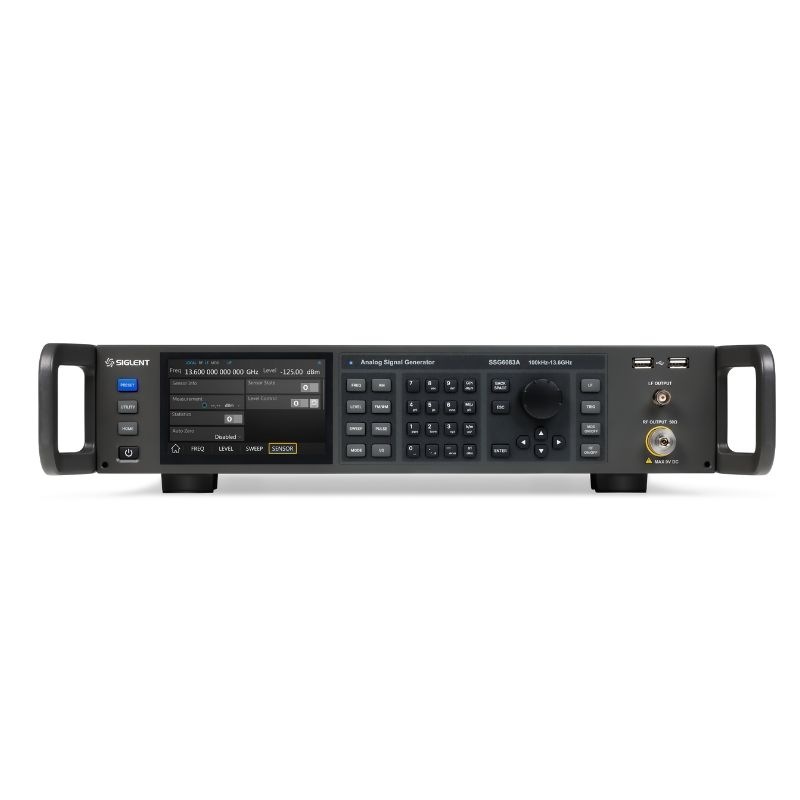

| SSG6083A |
100 kHz ~ 13.6 GHz |
0.01 Hz |
NO |
135 dBc/Hz @1 GHz, offset 20 kHz （typ.） |
5 inch capacitance touch screen, RGB (800*480) |
+22 dBm |
\5,159,000 |

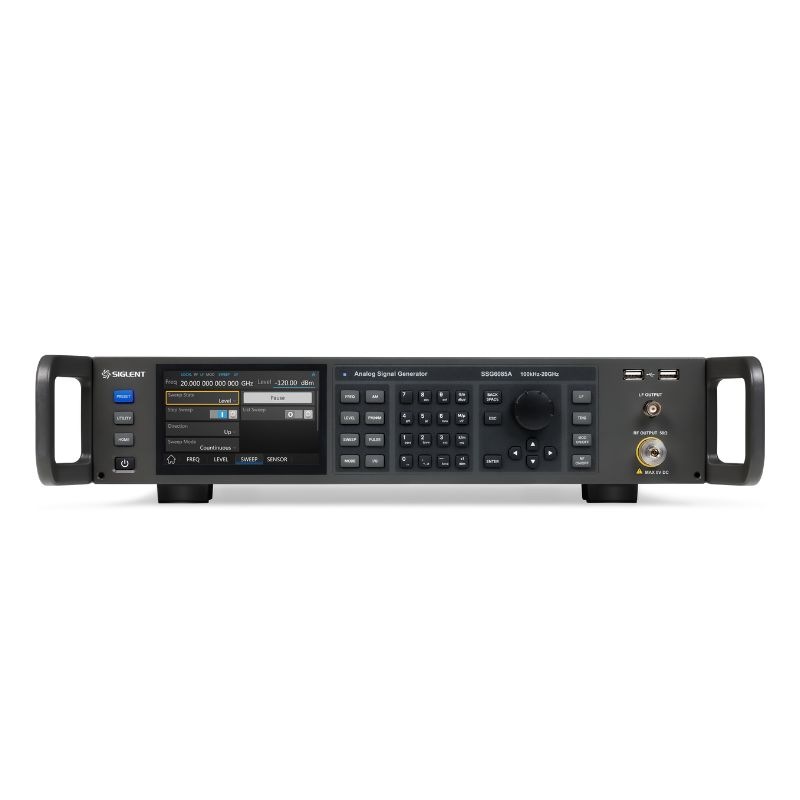

| SSG6085A |
100 kHz ~ 20 GHz |
0.01 Hz |
NO |
135 dBc/Hz @1 GHz, offset 20 kHz （typ.） |
5 inch capacitance touch screen, RGB (800*480) |
+23 dBm |
\ 6,006,000 |
| SSG6087A |
100 kHz ~ 40 GHz |
0.01 Hz |
NO |
135 dBc/Hz @1 GHz, offset 20 kHz （typ.） |
5 inch capacitance touch screen, RGB (800*480) |
+24 dBm |
\9,812,000 |
■商品概要
・周波数範囲： 100 kHz 〜 13.6 GHz / 20 GHz / 40 GHz
・レベル設定範囲： -130 dBm 〜 24 dBm
・位相ノイズ： -135 dBc / Hz ＠1 GHz, 20 kHzオフセット（代表値）
・レベル誤差：≤ 0.7 dB以下（代表値）
・標準： AM変調、OCXO、ステップ・アッテネータ（0〜110 dB、10dBステップ）
・オプション：パルス変調、パルス・トレイン・ジェネレータ
■優れたSSB位相ノイズ
SSG6000A信号発生器は、高出力パワーレベルでも100 kHzから40 GHzまでの幅広い周波数範囲で優れた信号純度を提供するために設計されています。優れた位相ノイズ（-135 dBc/Hz）、低いサブハーモニック信号成分（<-80 dBc）、および低い広帯域ノイズ（-155 dBc）により、お使いの装置の限界ではなく、実際にデバイスをテストしていることに自信を持つことができます。優れた周波数と電力の安定性と組み合わせて、SSG6000AはLOエミュレーション、受信機、ADC/DAC、およびコンポーネントのテストなどのアプリケーションに最適なソリューションです。
■高く安定した出力パワー
SSG6000Aは、0〜50℃の作業温度範囲で高い周波数および電力の安定性を持っています。長期間にわたる安定性は、数日または数週間続くエイジングおよびライフサイクルテストにおいて重要です。OCXOリファレンス発振器を標準装備し、高精度かつ高安定度の信号出力を確保します。+22 dBmの高い出力パワーは、外部アンプなしで高電力デバイスをテストでき、より正確で安定したテストシステムの損失を克服できます。高出力パワー、低次高調波、標準のステップアッテネータの組み合わせは、フィルターや増幅器などの広帯域マイクロ波コンポーネントの特性評価に適しています。
SSG6000AはAMおよびパルス変調、パルストレインジェネレータ、パワーメーターコントロールなどの機能をサポートしています。パルス変調のオン/オフ比は80 dB以上で、上昇/下降時間は15 ns未満です。パルストレインジェネレータには、20 nsから300 sまでのパルス幅と最大で2047種類の異なるパルスがあります。パルスの繰り返し周期は1から最大で65,535まで変更でき、非常に長いパルストレインを生成してテストに使用できます。SSG6000Aは交互に配置されたパルスグループとパルスの間隔を生成します。パルス幅とパルスの間隔は、各パルスごとに独立して設定できます。SSG6000Aはステップ/リストスキャンモードで広帯域テストでの高速スキャンのニーズに対応しています。
| 標準付属品 |
| 電源コード |
USBケーブル |
 |
 |
| クイックスタートガイド |
2.92 mm(F)-2.92 mm(F)アダプタ |
 |
 |
