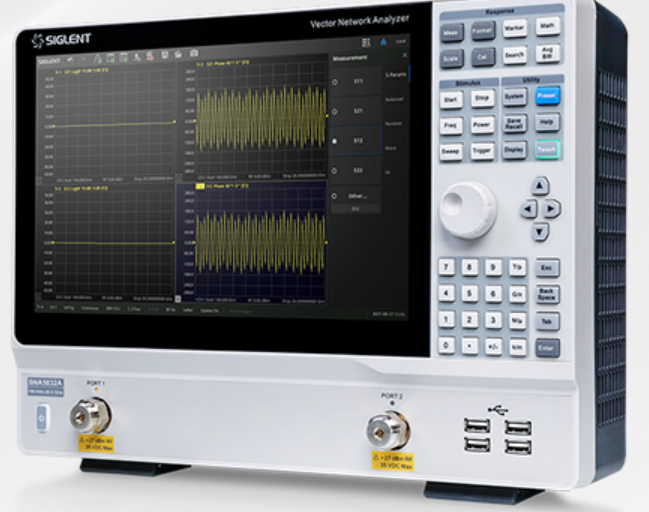

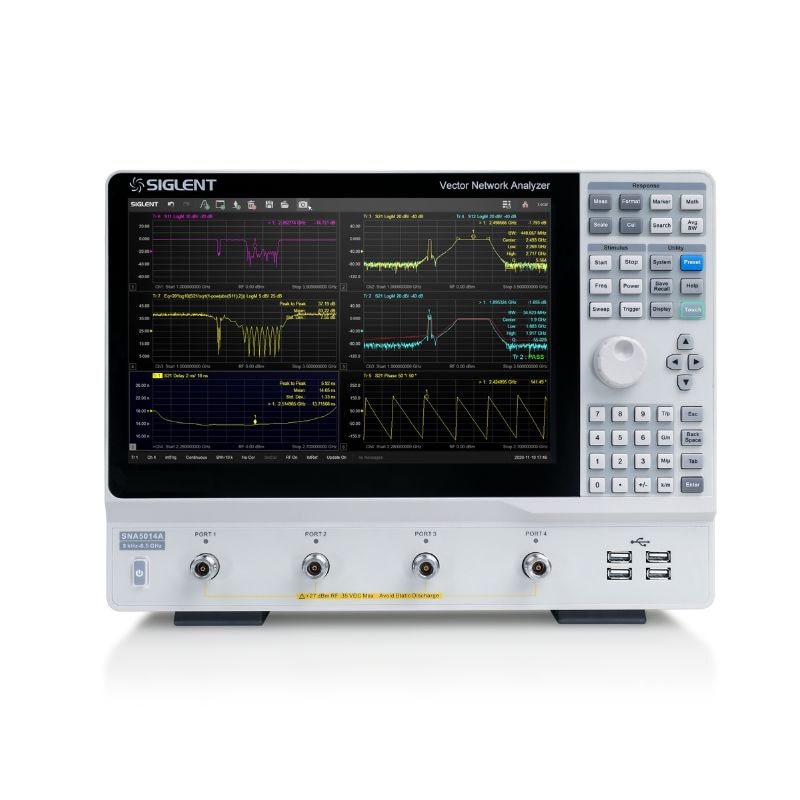

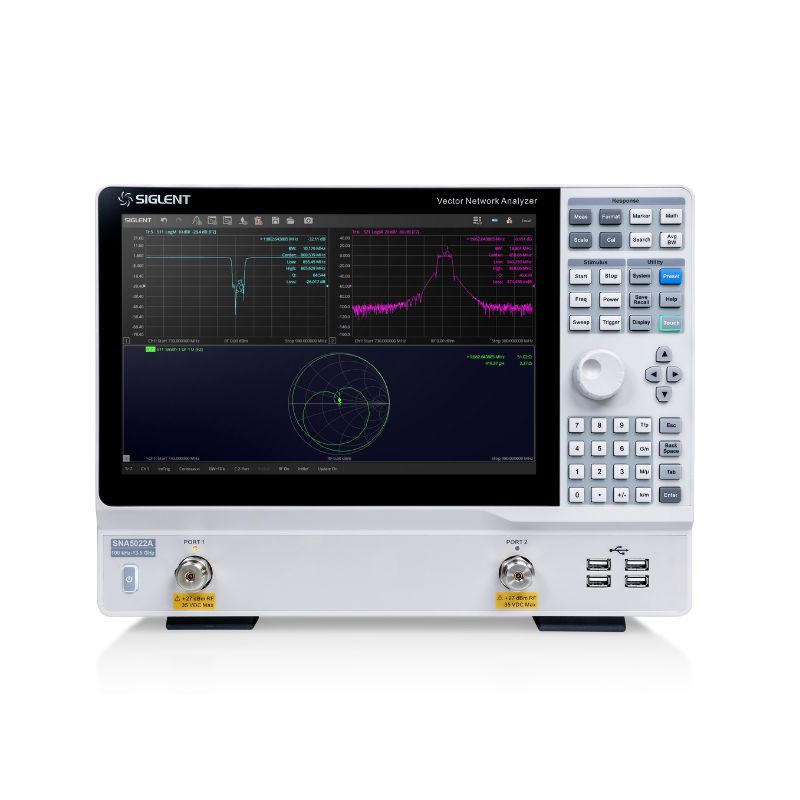

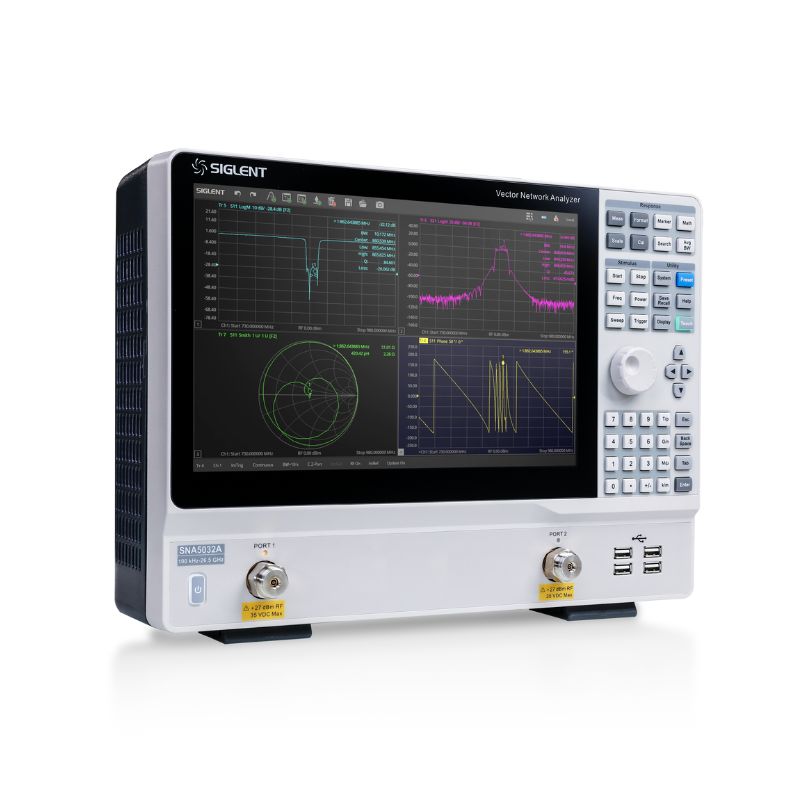

SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ

SIGLENT(シグレント) SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる
工場オプションは単独販売できません。本体ご購入時の同時注文のみ承ります。
工場オプション付きの納期は目安として約1.5か月です。

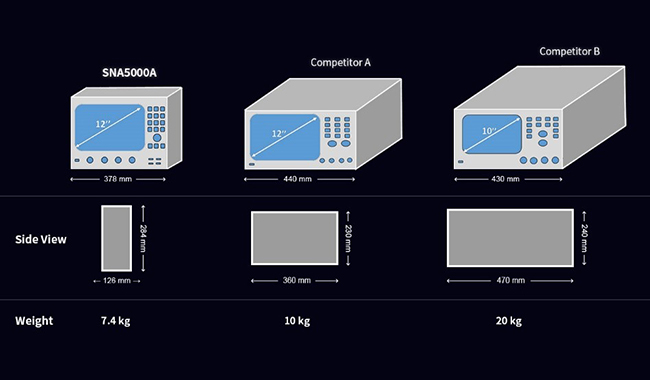

SNA5000Aシリーズ ベクトル・ネットワーク・アナライザ

・周波数レンジ：9 kHz ~ 8.5 GHz、100 kHz ~ 26.5 GHz
・出力レベルの設定レンジ：-55 dBm ~ +10 dBm

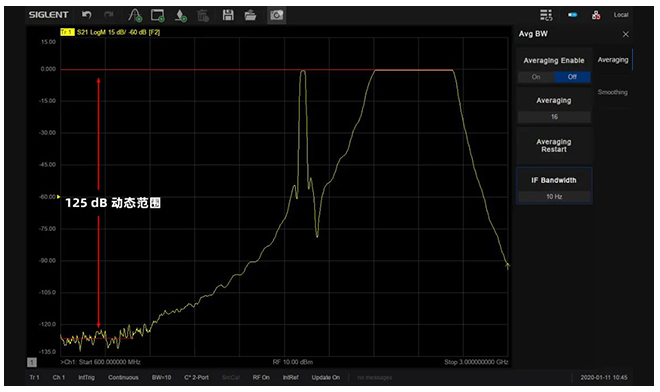

・ダイナミックレンジ：125 dB
・2/4ポートの散乱パラメータ、差動パラメータ、タイムドメインパラメータ測定に対応
・Qファクタ、帯域幅、フィルタの挿入損失の1ボタン測定に対応
・インピーダンス変換、フィクスチャシミュレーション、アダプタの取外し/挿入調整に対応
・スペクトラムアナライザとTDR機能のオプション


■豊富な測定機能と表示形式

SNA5000Aは、散乱パラメータ測定、差動パラメータ測定、レシーバ測定、タイムドメインパラメータ解析、リミットテスト、リップルテスト、拡張タイムドメインパラメータ解析（TDR）をサポートしています。

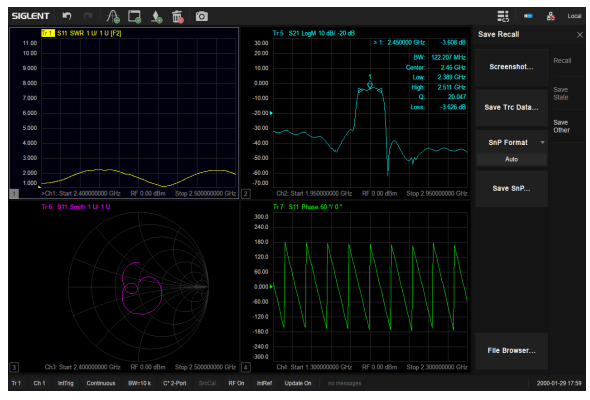

全4ポートでのSパラメータ測定を実行するため、トレースやウィンドウ追加用のショートカットを備えています。Log Mag、Lin Mag、位相、遅延、スミスチャート、SWR、ポーラチャートなど様々な表示形式に対応しており、DUTの透過係数や反射係数、SWR、インピーダンス整合、位相、遅延の解析に役立ちます。また、アンテナやフィルタの製造現場においては、参照トレースやリミットテストで生産効率の向上が見込めます。

豊富な測定機能と表示形式

■タイムドメイン解析の拡張（TDR）
タイムドメイン解析の拡張（TDR）

SNA5000AのTDRオプションは、TDR/TDT（タイムドメイン反射/伝送）モードとアイ/マスクモードで校正されています。

TDRモードは、インピーダンスの不連続点や特性の直感的な表示を提供します。伝送線路の各ポイントのインピーダンスを表示することができるため、故障点の特定に役立ちます。タイムドメインゲーティングにより、ある程度のミスマッチの影響も容易に取り除くことが可能です。また、不具合がDUT特性に及ぼす影響の解析を行うこともできます。

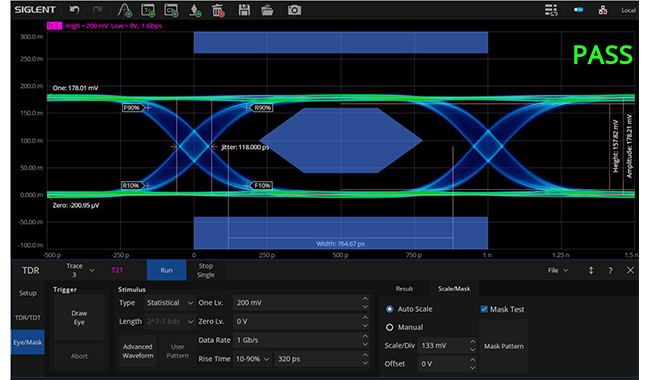

パターンジェネレータを内蔵しているため、外部ジェネレータを用意することなく、アイダイアグラムを生成することが可能です。アイ/マスクモードは、本格的な信号統合解析ツールです。

アイ機能は、高性能な波形シミュレーションを可能にします。送信側はプリエンファシス/ディエンファシス、受信側はイコライザの機能により、外部接続を変更することなく、信号伝送品質を改善することができます。また、アイ機能では、信号にジッタを注入し、ジッタを含む信号が信号伝送にどのような影響を及ぼすかシミュレートすることが可能です。


■フィクスチャによる校正

RFおよびマイクロ波の分野では、フィクスチャエラーをいかにして取り除くかが大きな課題となります。Sパラメータの校正は、多くの場合、RFケーブルとフィクスチャのポート面の間で行われます。DUTはマイクロストリップラインを介してフィクスチャのポート面に接続されており、実際の測定面と校正面は同じではないため、結果としてエラーが発生します。このエラーを、マイクロストリップラインの長さと速度係数、損失パラメータを入力するだけで、容易に取り除くことができます。このポート拡張機能は、フィクスチャエラーの除去に有効な手段です。

そのほか、SNA5000Aには、ポートマッチ、アダプタの取外し/挿入、2ポートおよびNポートのディエンベディング、インピーダンス変換といった機能が搭載されており、校正確度を改善します。

フィクスチャによる校正

■選べる校正キット
選べる校正キット

SNA5000Aは、ユーザーの校正キットへの投資を保護します。SIGLENTの提供するものだけでなく、他社製の校正キットも使用可能です。SIGLENTの校正キットは、一般的な用途と精密な要求のいずれにも対応するため、DCから9 GHzまでの周波数レンジをカバーします。

ショート、オープン、ロード、スルー（SOLT）の4種類があり、コネクタは3.5 mmとNタイプの2種類です。ユーザーは、校正要件に応じて独自に校正キットを選定することも可能です。



仕様

ベクトル・ネットワーク・アナライザ仕様

型名 SNA5002A SNA5004A SNA5012A SNA5014A SNA5022A SNA5032A
価格（税込） ￥1,562,000 ￥2,937,000 ￥3,377,000 ￥5,115,000 ￥5,808,000 ￥6,985,000
周波数範囲 9kHz〜4.5GHz 9kHz〜8.5GHz 100kHz〜13.5GHz 100kHz〜26.5GHz
ポート数 2 4 2 4 2 2
周波数分解能1 Hz
レベル分解能0.05 dB
IFBW範囲1 Hz〜10 MHz
ポイント数2〜20,001
出力レベル設定範囲-55 dBm〜+10 dBm
ダイナミックレンジ125 dB
校正タイプレスポンス校正、エンハンスドレスポンス校正、フル1ポート校正、フル2ポート校正、フル3ポート校正、フル4ポート校正、TRL校正
測定タイプSパラメータ測定、差分パラメータ測定、受信測定、時間領域パラメータ解析、リミットテスト、リップルテスト、インピーダンス変換、フィクスチャ除去/挿入、TDR、スペクトラム解析、周波数オフセット、スカラーミキサー測定、パルス測定、材料測定、ゲイン圧縮測定、ベクトルミキサー測定
バイアスティー対応
通信インターフェースLAN、USBデバイス、USBホスト、GPIB（オプション）
ディスプレイ12.1インチ タッチスクリーン カラーLCD 1280 x 800


付属品及びオプション

標準付属品 数量
クイックスタート1
電源コード1
USBケーブル1
校正証明書1
ワイヤレスマウス1
保護カバー1

オプション 概容
SNA5000-HPR高安定リファレンスクロック（工場出荷オプション）
SNA5000-TDAタイムドメイン解析（ソフトウェア）
SNA5000-TDR拡張タイムドメイン解析（ソフトウェア）※SNA5000-TDAの機能を含む
SNA5000-SAスペクトラム解析（ソフトウェア）
SNA5000-SMMスカラーミキサ測定（ソフトウェア）
SNA5000-PVパフォーマンステスト（ソフトウェア）
SNA5000-PMパルス測定（ソフトウェア）
SNA5000-MT材料測定（ソフトウェア）
SNA5000-GCゲインコンプレッション測定（ソフトウェア）
SNA5000-VMMベクトルミキサ測定（ソフトウェア）

オプションアクセサリ 概容
SEM5000ASEM5000Aシリーズ電子校正器
F503MEN型オス 50Ω校正キット, 0-4.5GHz
F503FEN型メス 50Ω校正キット, 0-4.5GHz
F504MSN型オス 50Ω校正キット, 0-9GHz
F504FSN型メス 50Ω校正キット, 0-9GHz
Y504MSN型オス 50Ω校正キット, 0-9GHz
Y504FSN型メス 50Ω校正キット, 0-9GHz
F504TSN型オス・メス 50Ω校正キット, 0-9GHz
F505TSN型オス・メス 50Ω校正キット, 0-18GHz
F603ME3.5mmオス 50Ω校正キット, 0-4.5GHz
F603FE3.5mmメス 50Ω校正キット, 0-4.5GHz
F604MS3.5mmオス 50Ω校正キット, 0-9GHz
F604FS3.5mmメス 50Ω校正キット, 0-9GHz
F604TS3.5mmオス・メス 50Ω校正キット, 0-9GHz
Y606MS3.5mm 50Ω校正キット, 0-26.5GHz
Y606FS3.5mmメス 50Ω校正キット, 0-26.5GHz
F606FS3.5mmメス 50Ω校正キット, 0-26.5GHz
F606TS3.5mmオス・メス 50Ω校正キット, 0-26.5GHz
KWR42A導波管校正キット, 18-26.5GHz
S06-NMSF-1MN(M)-SMA(F) RFケーブル DC~6GHz, 1000mm
S18-NMSF-1MN(M)-SMA(F) RFケーブル DC~18GHz, 1000mm
S40-29M29F-1M2.9mm(M)-2.9mm(F) RFケーブル DC~40GHz, 1000mm
N-SMA-18LN(M)-SMA(M) RFケーブル DC~18GHz, 1000mm
N-N-18LN(M)-N(M) RFケーブル DC~18GHz, 1000mm
SMA-SMA-18LSMA(M)-SMA(M) RFケーブル DC~18GHz, 1000mm
SMA-SMA-26LSMA(M)-SMA(M) RFケーブル DC~26.5GHz, 1000mm
SMAF-SMA-26LSMA(F)-SMA(M) RFケーブル DC~26.5GHz, 1000mm
V26-N35MN35F-25INNMD 3.5メス-NMD 3.5オス RFケーブル DC~26.5GHz, 635mm
V26-N35FA35F-25INNMD 3.5メス-APC 3.5メス RFケーブル DC~26.5GHz, 635mm
USB-GPIBUSB-GPIBアダプター
SNA-TB01RFデモボード
ADP-18可変差動TDRプローブ DC-18GHz
ADP-26可変差動TDRプローブ DC-26.5GHz
ASP-18可変シングルエンドTDRプローブ DC-18GHz
ASP-26可変シングルエンドTDRプローブ DC-26.5GHz


資料ダウンロード

製品カタログ
SIGLENT ベクトル・ネットワークアナライザ　SNA5000Aシリーズ
ユーザーズガイド
SIGLENT（シグレント）SNA5000A ユーザー・マニュアル（英語）
SIGLENT（シグレント）SNA5000A データ・シート（英語）
SIGLENT（シグレント）SNA5000A クイック・スタート（英語）
SIGLENT（シグレント）SNA5000A プログラミング・ガイド（英語）
