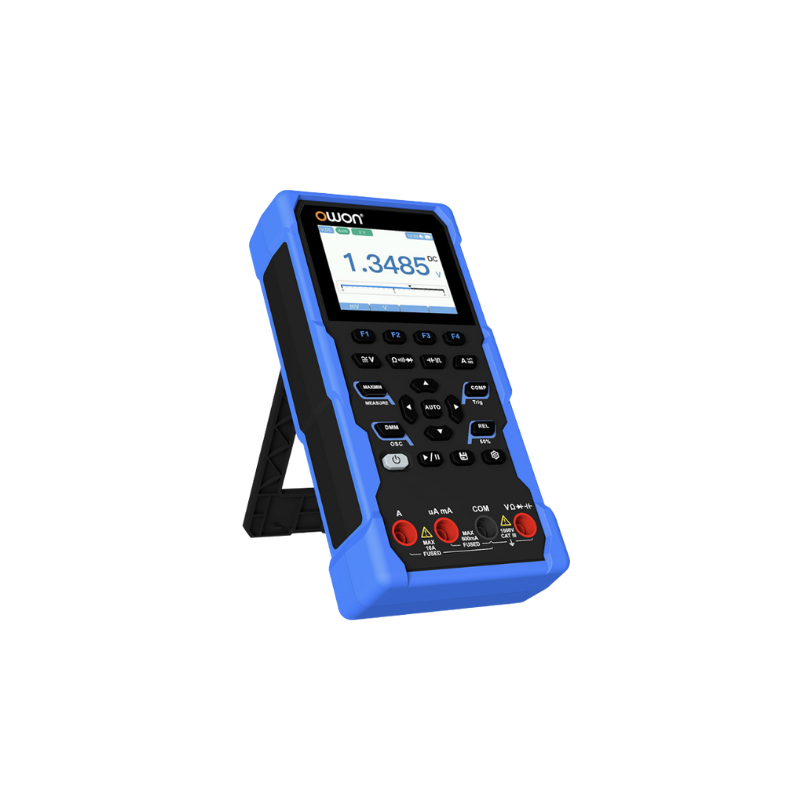

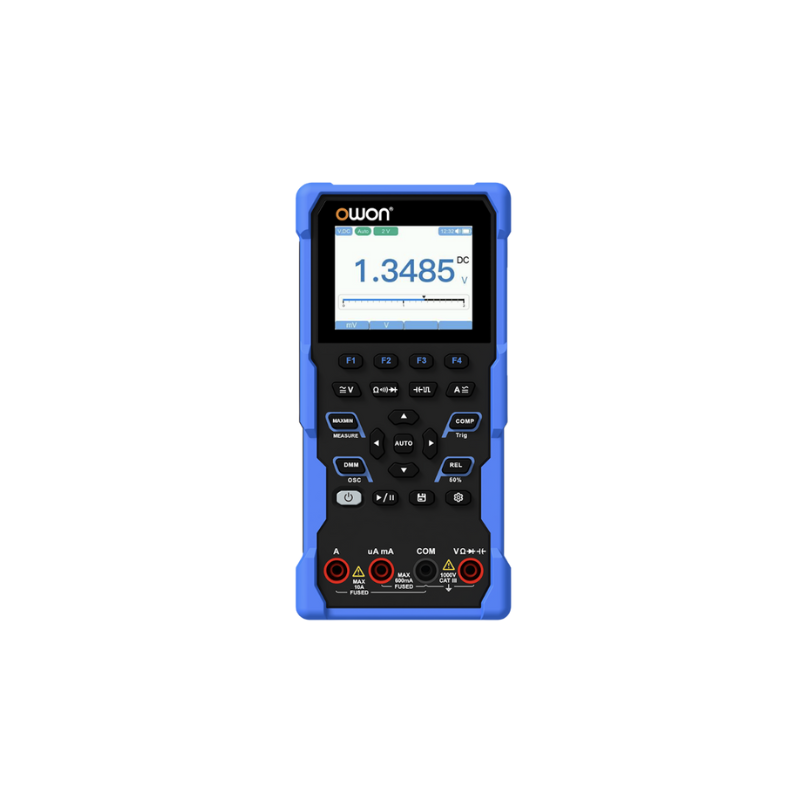

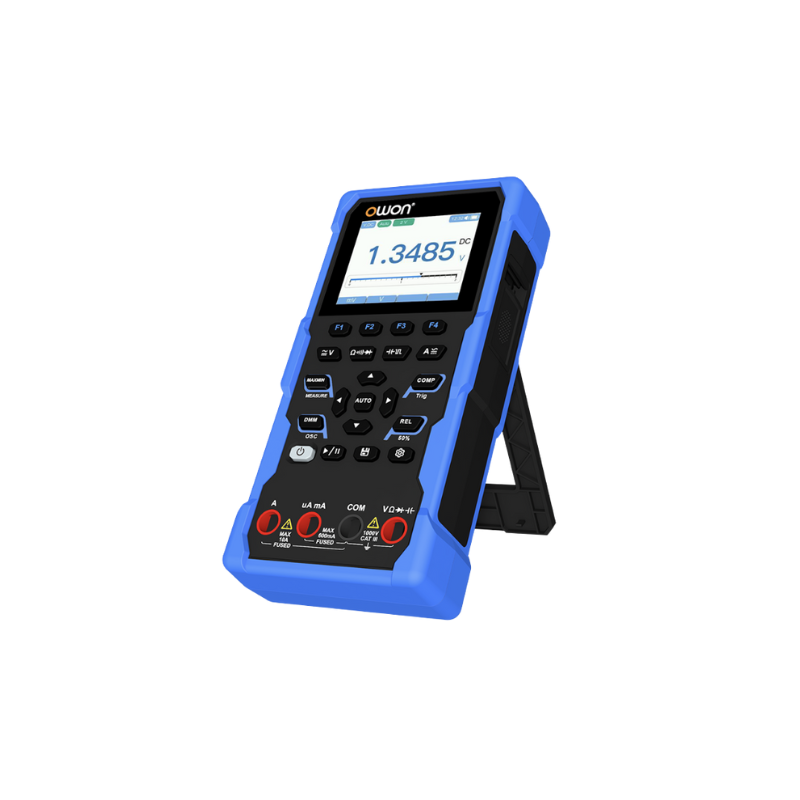

OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター
OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター
OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター
OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター
OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター
OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター
OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター
OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター

OWON(オウオン) HDS100シリーズ オシロスコープ・マルチメーター

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

HDS100シリーズ オシロスコープ・マルチメーター

・多機能測定器：4 1/2桁デジタルマルチメーターとオシロスコープを一体化
・自動波形測定機能：Vmax、Vmin、Vp-p、Vavg、Vrms、周波数などを自動で測定
・ユーザーフレンドリーな操作性：フルキー設計により簡単な操作を実現し、装置の寿命も延長
・インテリジェントなプローブ検出機能：プローブの接続位置を自動で識別し、測定モードを自動切替。誤操作による機器損傷を効果的に防止
・高効率な電源管理：18650リチウムバッテリーを採用し、長時間の使用を実現。測定作業の持続力を向上
・安全な高電圧測定：CAT��1000V規格に準拠し、最大1000Vの高電圧波形を直接かつ安全に測定可能。応用範囲を大幅に拡張

仕様

オシロスコープ・マルチメーター仕様

モデル HDS120 HDS160
価格（税込） ￥15,400 ￥19,800

HDS160 マルチメーター仕様

測定レンジ 確度
DC電圧 (V)60.000mV / 600.00mV / 6.0000V / 60.000V / 600.00V / 1000.0V±(0.05% + 5digit)
AC電圧 (V)60.000mV / 600.00mV / 6.0000V / 60.000V / 600.00V / 750.00V±(0.1% + 30digit)
DC電流 (A)600.00μA / 6000.0μA / 60.000mA / 600.00mA / 6.0000A / 10.000A±(0.15% + 10digit)
AC電流 (A)600.00μA / 6000.0μA / 60.000mA / 600.00mA / 6.0000A / 10.000A±(0.5% + 20digit)
抵抗 (Ω)600.00Ω / 6.0000kΩ / 60.000kΩ / 600.00kΩ / 6.0000MΩ / 60.000MΩ±(0.15% + 10digit)
キャパシタンス (F)6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF±(2.0% + 20digit)
周波数 (Hz)60.00Hz / 600.00Hz / 6.0000kHz / 60.000kHz / 600.00kHz / 6.0000MHz / 60.000MHz±(0.2% + 10digit)
デューティ比0.1%〜99.9%（Vrms=1V, f=100Hz）±(1.2% + 3digit)
0.1%〜99.9%（≥1kHz）±(2.5% + 10digit)
ダイオード3.0000V±(1.0% + 10digit)
導通1000.0Ω
最大カウント60000

HDS120 マルチメーター仕様

測定レンジ 確度
DC電圧 (V)20.000mV / 200.00mV / 2.0000V / 20.000V / 200.00V / 1000.0V±(0.1% + 5digit)
AC電圧 (V)20.000mV / 200.00mV / 6.0000V / 60.000V / 600.00V / 750.00V±(0.6% + 10digit)
DC電流 (A)200.00μA / 2000.0μA / 20.000mA / 200.00mA / 2.0000A / 10.000A±(0.5% + 10digit)
AC電流 (A)200.00μA / 2000.0μA / 20.000mA / 200.00mA / 2.0000A / 10.000A±(0.8% + 10digit)
抵抗 (Ω)200.00Ω / 2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ / 20.000MΩ / 100.00MΩ±(0.3% + 5digit)
キャパシタンス (F)2.000nF / 20.00nF / 200.0nF / 2.000μF / 20.00μF / 200.0μF / 2.000mF / 20.00mF±(3.0% + 10digit)
周波数 (Hz)200.00Hz / 2.0000kHz / 20.000kHz / 200.00kHz / 2.0000MHz / 20.000MHz±(0.1% + 5digit)
デューティ比0.1%〜99.9%（Vrms=1V, f=100Hz）±(1.2% + 3digit)
0.1%〜99.9%（≥1kHz）±(2.5% + 10digit)
ダイオード3.0000V±(1.0% + 10digit)
導通1000.0Ω
最大カウント20000

オシロスコープ仕様

周波数帯域1MHz（ACVスケールのみ）最高サンプルレート5.0MSa/s
チャンネル数1入力インピーダンス≈10MΩ
水平軸スケール2.5μs〜10s/grid水平軸確度±(0.01% + 0.1div)
垂直軸スケール30mV〜500V/grid電流垂直軸スケール100μA〜5A/grid
垂直軸角度±(5% + 0.2div)測定機能Vmax, Vmin, Vp-p, Vavg, Vrms, Hz
最大電圧1000V DC + ACピーク値最大電流15A DC + ACピーク値
トリガーモードAuto / Normal / SingleトリガーエッジRise / Fall
オートセットTime base / Vertical amplitude / Trigger value

その他の仕様

ロー・バッテリー表示√ スリープ・モード√ 相対測定√
バックライト√ 入力保護√ 入力インピーダンス≥10MΩ
測定カテゴリCAT�� 1000V ディスプレイ2.8インチ LCD 重量（本体）0.35kg
バッテリー18650 寸法（L×W×H）93mm × 41.5mm × 188mm


付属品及びオプション

標準付属品 数量
クイックガイド 1
USBケーブル 1
マルチメーターリード 1
ソフトケース 1


資料ダウンロード

製品カタログ
OWON総合カタログ
ユーザーズガイド
OWON（オウオン）HDS100シリーズ ユーザー・マニュアル（英語）
