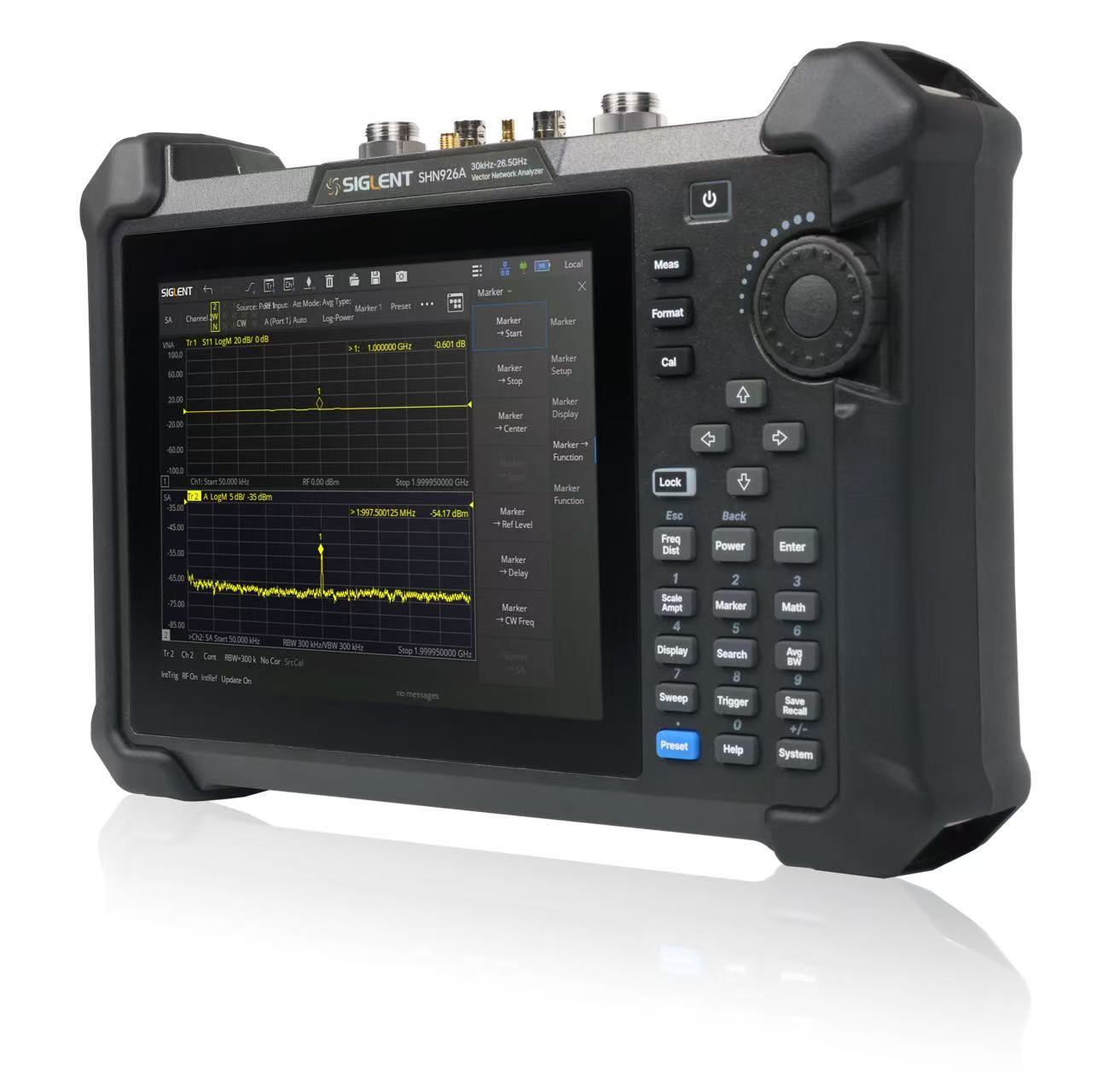

SHN900Aシリーズ ハンドヘルド・ベクトルネットワーク・アナライザ
・標準の VNA および CAT モード、オプションの SA モード
・周波数範囲: 30 kHz〜26.5 GHz
・IFBWの範囲: 10 Hz〜3 MHz
・ダイナミックレンジ: 110 dB (標準値)
・標準バイアスティー、作業時間 4 時間
・標準GPS、時間と位置情報の保存

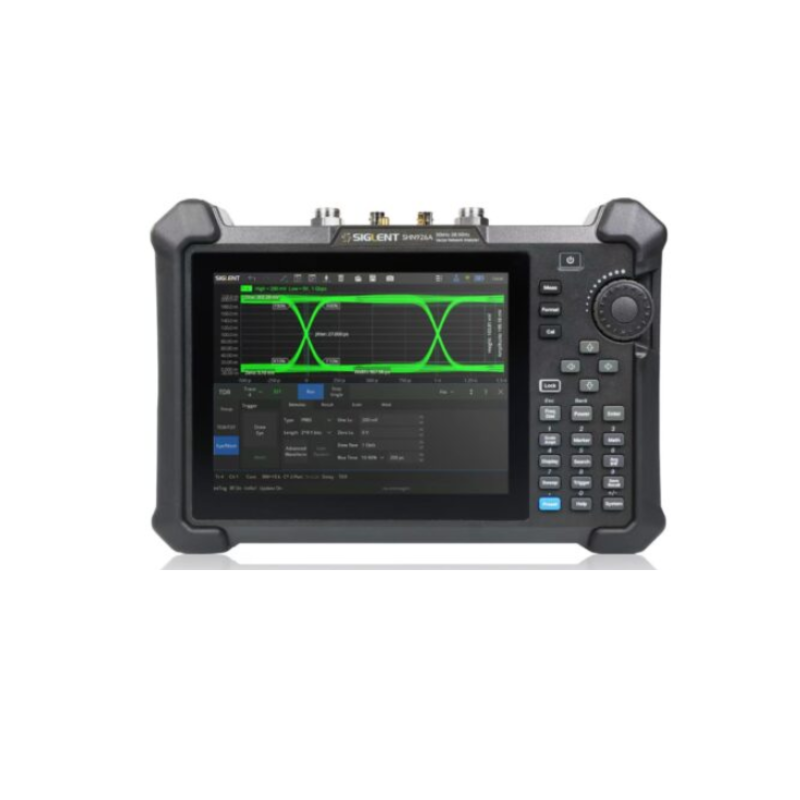

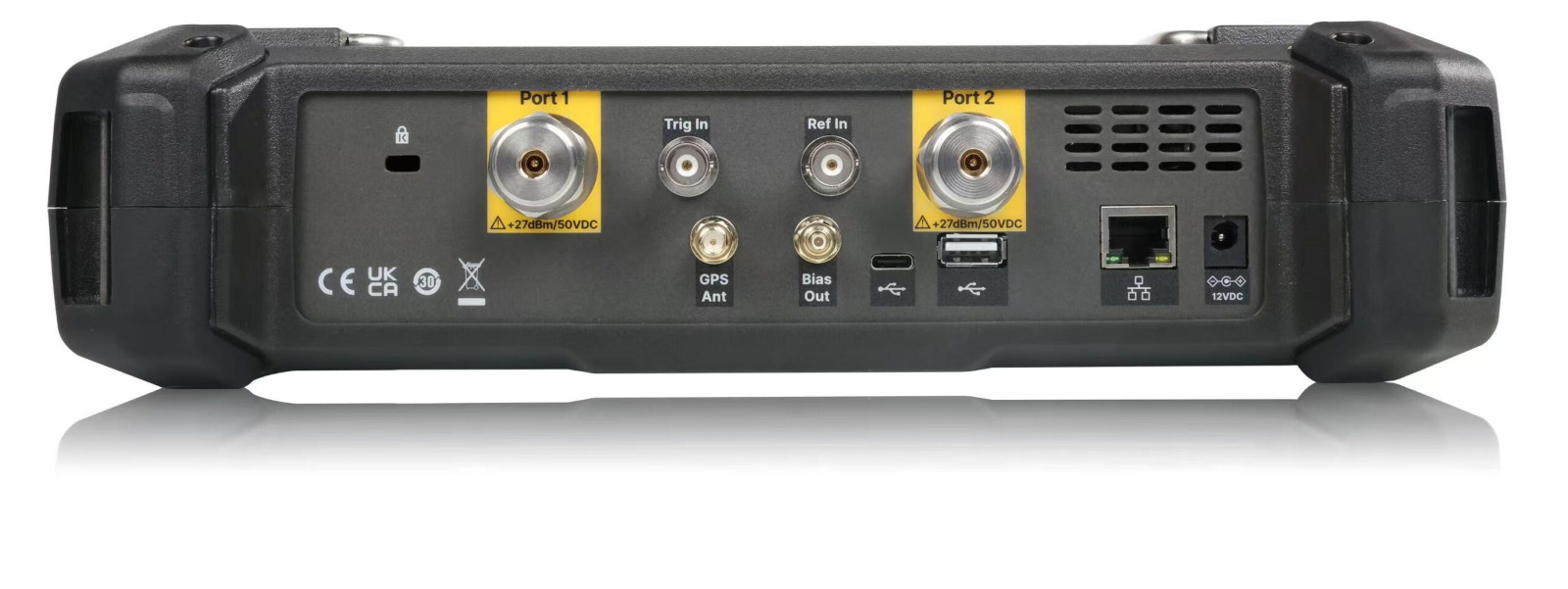

・2ポート: Sパラメータ、タイムドメイン、パルス測定
■現場でより良いパフォーマンスを発揮する
-
SHN900Aは、究極の可搬性と操作性を追求したデザインで、柔軟かつシンプルな操作方法を提供します。
SHN900Aは高集積設計で、機械全体の重量は3.2kg未満、サイズは310mm×215mm×78.5mmです。 また、リチウムイオン電池を搭載しており、電池寿命は最大 4 時間なので、屋外、狭いスペース、高所作業などの複雑な環境に適しています。
-
■ベクトルネットワークアナライザ（標準）
-
-
最大 110 dB のダイナミック レンジを備えた SHN900A は、多くの高ダイナミック レンジ テストのニーズを満たすことができます。 低いトレースノイズによりテスト精度が大幅に向上し、正確な測定に対するユーザーのニーズに応えます。
SHN900Aは、散乱パラメータ/微分パラメータ測定、TDR、VSWR、ポートマッチングデバッグ、挿入損失測定、タワーアンプデバッグ、ケーブル障害位置、スミスチャート、パルス測定などをサポートします。
■ケーブルとアンテナの解析 (標準）
-

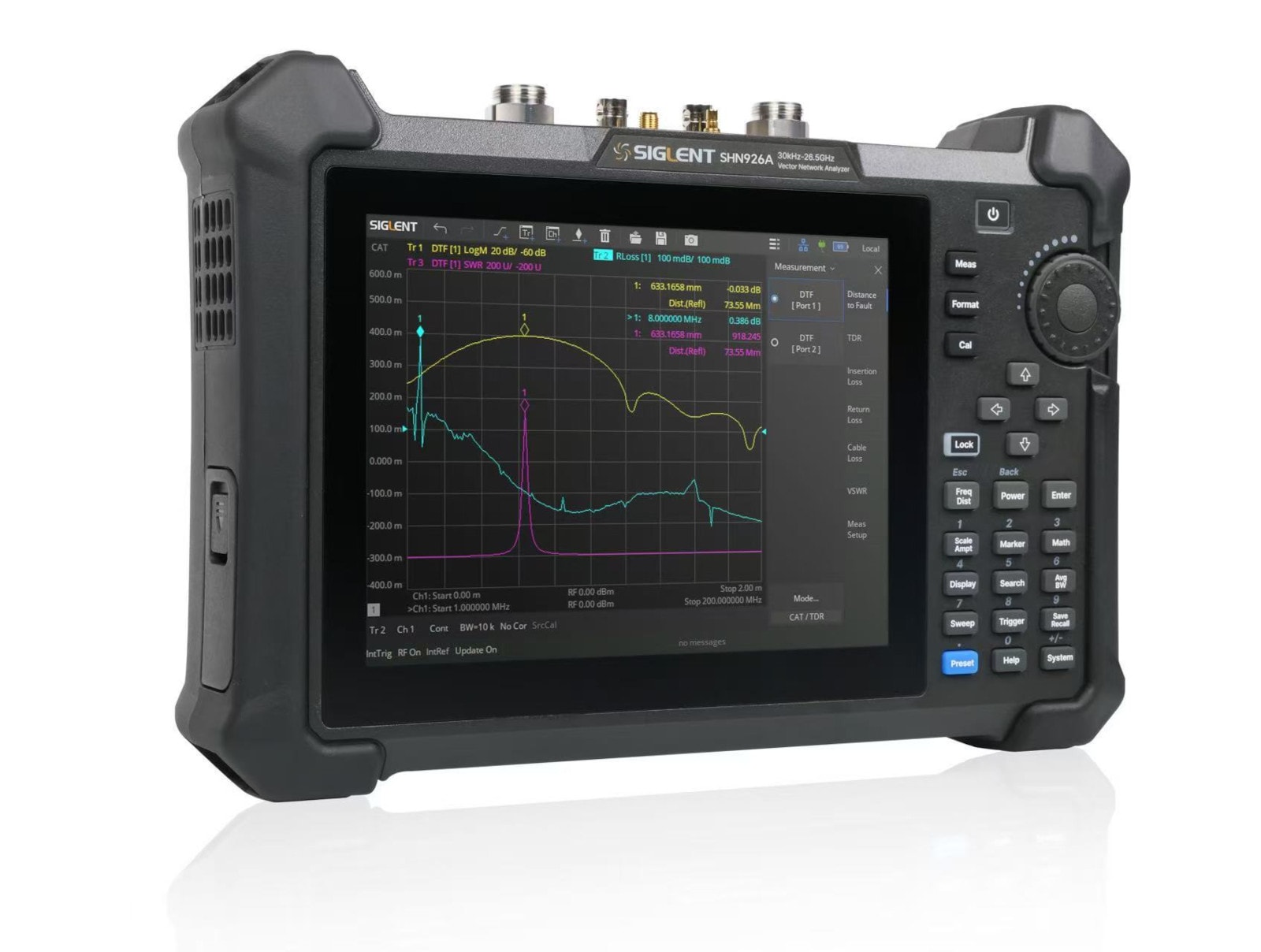

SHN900A の CAT モードは、RF およびマイクロ波伝送システムの電気的性能を検証およびトラブルシューティングし、アンテナ システムの設置とメンテナンス、ケーブルの障害距離 (DTF) 測定、シングルポートのケーブル損失などのタスクに最適です。 測定、およびアンテナマッチング測定。
-
■スペクトル解析（SHN900-SA）
-
-
スペクトル分析モードは、チャネル電力、隣接チャネル電力比 (ACPR)、占有帯域幅などのパラメータの測定をサポートします。
Marker → SA は、S パラメータの特定の周波数ポイントでのスペクトルのクイックビューをサポートし、信号の検索と分析をより便利にします。 シンプルで明確なセットアップボックスによりテストプロセスが簡素化され、一連の標準化された反復測定をエラーなく迅速かつ簡単に実行できるため、人的エラーを排除し、ユーザーが最初から適切な測定を行えるようにサポートします。
■GPS 位置情報とロギング (標準）
-
SNA シリーズ ポータブル ベクトル ネットワーク アナライザと GPS 機能を組み合わせると、干渉源の位置を迅速に特定できます。
記録および再生機能と組み合わせることで、ユーザーは複数の特定の場所でスペクトル、チャネルパワー、隣接チャネルパワー比の測定結果を記録し、干渉信号を識別して位置を特定し、さまざまなアプリケーションのニーズをより適切に満たすことができます。
-
■可変差動/シングルエンドTDRプローブ
-
-
基板や電線などの電子部品のインピーダンスを測定する場合、不均一なピッチでは、テスト中に適切なテストプローブと治具を製造する必要があります。 この可変プローブ（ASP-18/26、ADP18/26）を使用すると、内蔵の調節ホイールで0 mmと6.5 mmの間でテストプローブの間隔を調節して、迅速にテストを行うことが可能です。
仕様
ベクトル・ネットワーク・アナライザ仕様
| モデル |
SHN914A |
SHN920A |
SHN926A |
| 価格（税込） |
￥3,872,000 |
￥4,598,000 |
￥5,808,000 |
| 周波数範囲 |
30 kHz 〜 14 GHz |
30 kHz 〜 20 GHz |
30 kHz 〜 26.5 GHz |
| ポート数 |
2 |
| 周波数分解能 |
1 Hz |
| レベル分解能 |
0.05 dB |
| IFBW範囲 |
10 Hz 〜 3 MHz |
| 出力レベル設定範囲 |
-45 dBm 〜 +10 dBm |
| ダイナミックレンジ |
110 dB（Typ.） |
| キャリブレーションタイプ |
レスポンス校正、エンハンストレスポンス校正、フル1ポート校正、フル2ポート校正、TRL校正 |
| 測定タイプ |
Sパラメータ測定、差動パラメータ測定、受信機測定、時間領域パラメータ解析、リミットテスト、リップルテスト、インピーダンス変換、フィクスチャシミュレーション、アダプタ除去/挿入、強化時間領域解析（TDR）、スペクトラム解析、周波数オフセット、スカラーミキサ測定、パルス測定 |
| バイアスティー |
サポート |
| インターフェース |
LAN、USBデバイス、USBホスト、GPIB（オプション） |
| GPS |
サポート |
| ディスプレイ |
8.4インチタッチスクリーン カラーLCD 800×600 |
付属品及びオプション
| 標準付属品 |
数量 |
| クイックスタート | 1 |
| USB Type-Cケーブル | 1 |
| 充電式リチウムバッテリー | 1 |
| AC-DCアダプター | 1 |
| 携帯バッグ | 1 |
| オプション（ソフトウェア） |
概容 |
| SHN900-TDA | タイムドメイン解析 |
| SHN900-TDR | 拡張タイムドメイン解析※SHN900-TDAの機能を含む |
| SHN900-SA | スペクトラム解析 |
| オプションアクセサリ |
概容 |
| F603ME | 3.5 mm、オス、50Ω校正キット、0〜4.5 GHz |
| F603FE | 3.5 mm、メス、50Ω校正キット、0〜4.5 GHz |
| F604MS | 3.5 mm、オス、50Ω校正キット、0〜9 GHz |
| F604FS | 3.5 mm、メス、50Ω校正キット、0〜9 GHz |
| F604TS | 3.5 mm、オス＆メス、50Ω校正キット、0〜9 GHz |
| F606TS | 3.5 mm、オス＆メス、50Ω校正キット、0〜26.5 GHz |

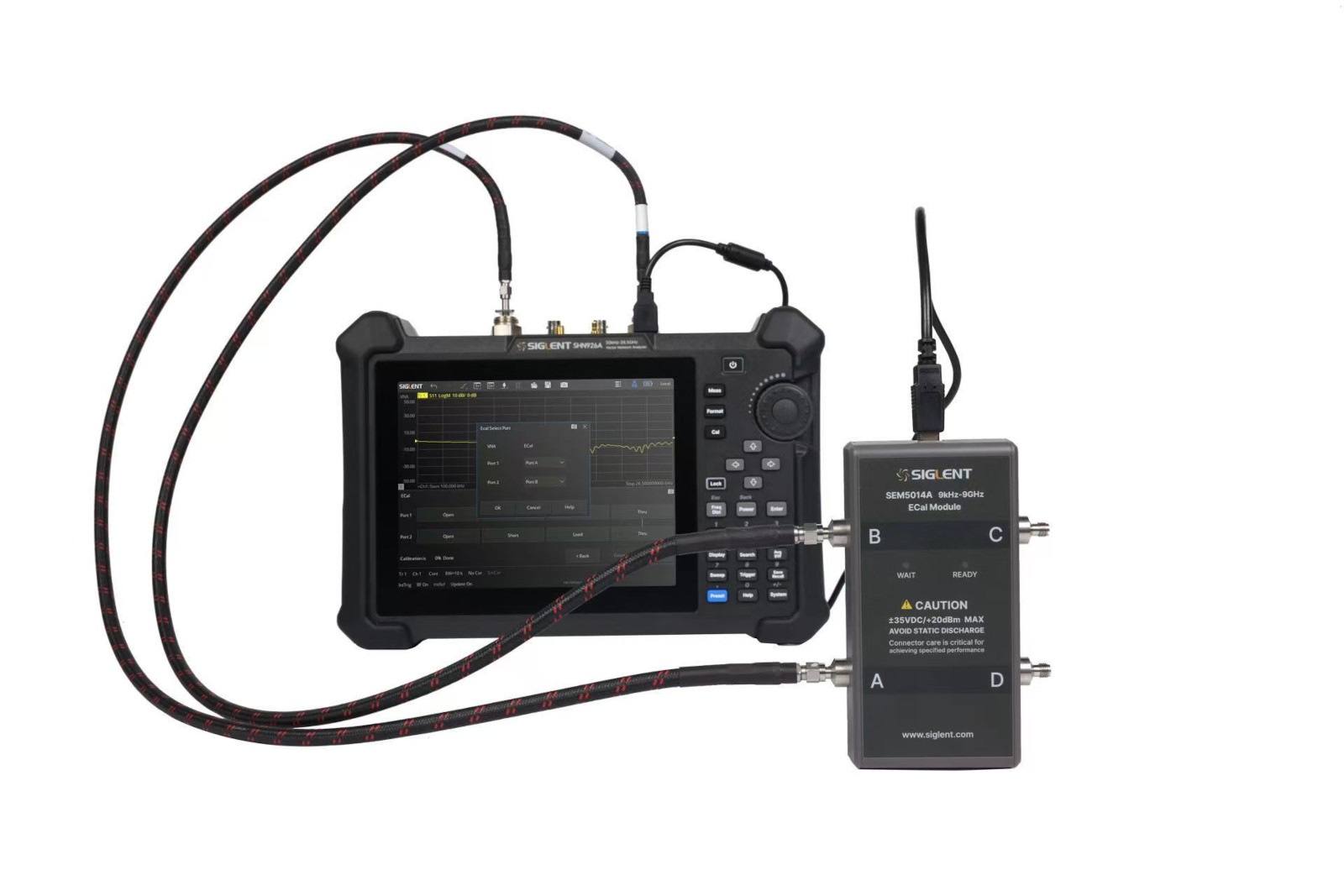

| SEM5000A | 電子校正キット |
| SNA-TB01 | RFテストデモボード |
| ADP-18 | アジャスタブル差動TDRプローブ DC〜18 GHz |
| ADP-26 | アジャスタブル差動TDRプローブ DC〜26.5 GHz |
| ASP-18 | アジャスタブルシングルエンドTDRプローブ DC〜18 GHz |
| ASP-26 | アジャスタブルシングルエンドTDRプローブ DC〜26.5 GHz |
| SMA-SMA-18L | SMA(M)-SMA(M)、DC〜18 GHz、1000 mm |
| SMA-SMA-26L | SMA(M)-SMA(M)、DC〜26.5 GHz、1000 mm |
| SMAF-SMA-26L | SMA(F)-SMA(M)、DC〜26.5 GHz、1000 mm |
| V26-N35MN35F-25IN | NMD 3.5 メス-NMD 3.5 オス、DC〜26.5 GHz、635 mm |
| V26-N35FA35F-25IN | NMD 3.5 メス-APC 3.5 メス、DC〜26.5 GHz、635 mm |
| USB-GPIB | USB-GPIBアダプター |
| ANT-GPS1 | GPSアンテナ |
