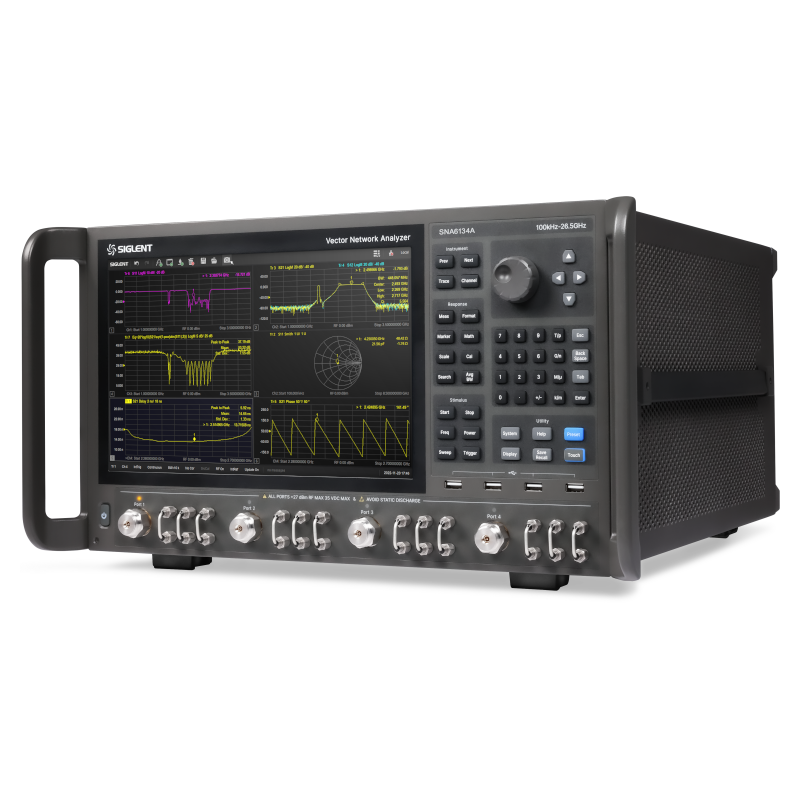

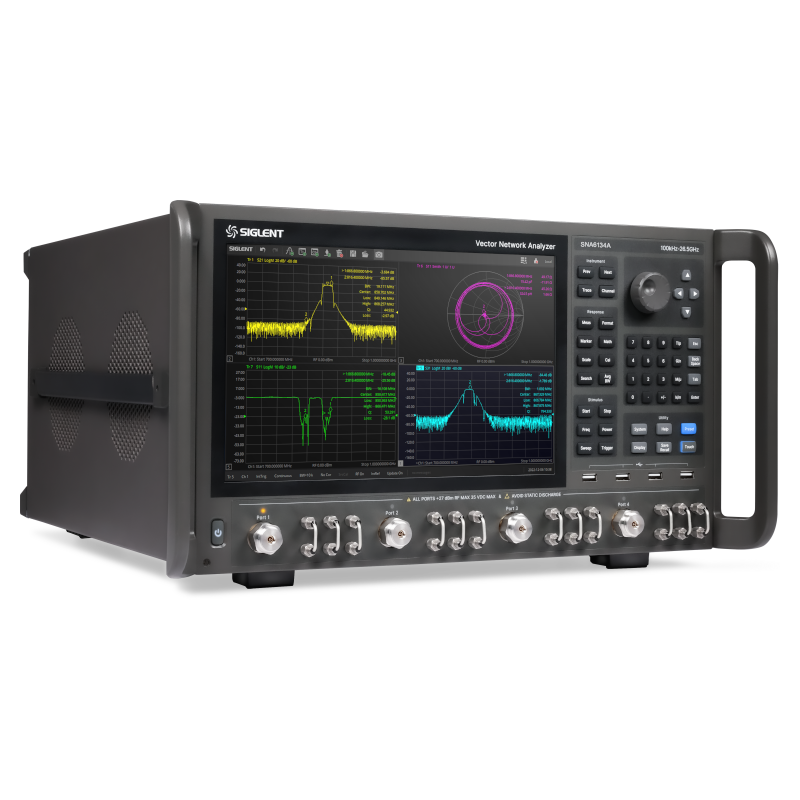

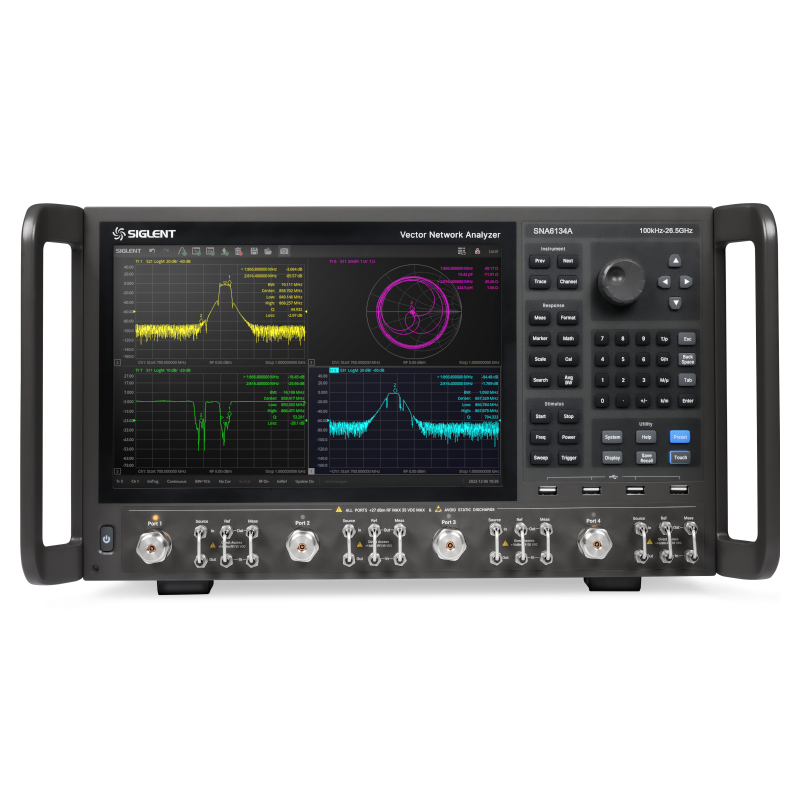

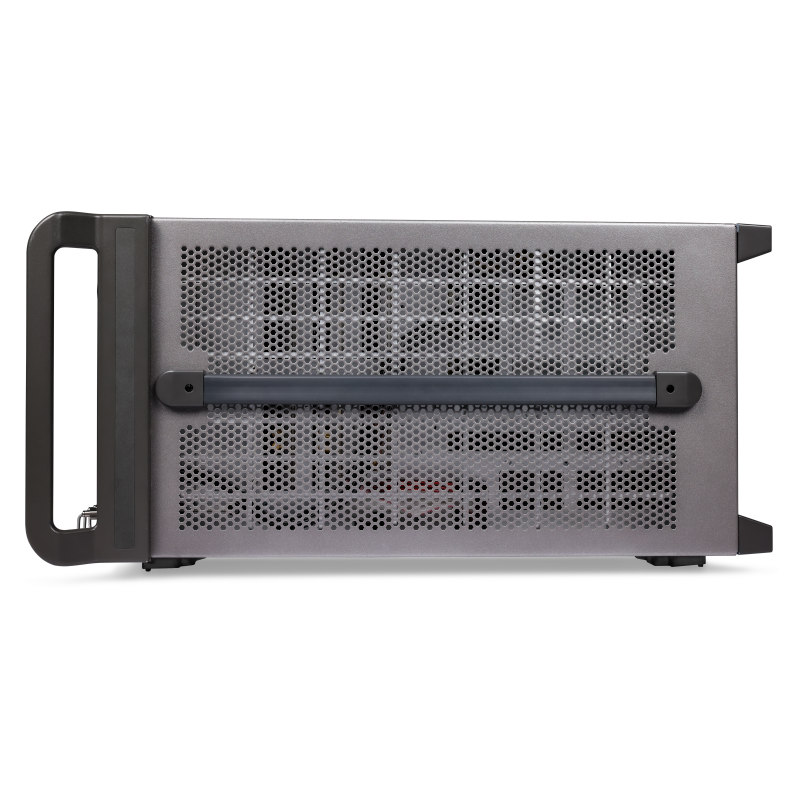

SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ
SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ

SIGLENT (シグレント) SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SNA6000Aシリーズ ベクトル・ネットワーク・アナライザ

・周波数範囲: 100 kHz 〜 13.5 GHz および 100 kHz 〜 26.5 GHz

・IFBW の範囲: 1 Hz 〜 10 MHz

・ダイナミック レンジ: 135 dB

・出力レベルの設定範囲: -55 dBm 〜 +10 dBm

・標準バイアス三方接続とパルスハードウェア

・4ポートモデルには標準の2番目の信号源が含まれています

・SNA61xxAモードのジャンパ/ DRA（ソース、リファレンス、測定））規格


■高いダイナミックレンジと精度

高いダイナミクスにより、より正確で信頼性の高い測定が可能になります。これは、研究、開発、製造において非常に重要です。SNA6000A は 135 dB を超えるダイナミック レンジを備えており、強い信号と並行して発生する弱い信号の詳細な分析に最適です。

このため、このアナライザーは、挿入損失が低く、ストップバンド減衰が大きいフィルターの測定に最適です。さらに、高いダイナミクスにより信号歪みが最小限に抑えられ、信号の完全性が向上します。また、ケーブルやアダプターなどの外部の影響を最小限に抑える必要があるシナリオでは特に、校正精度が向上します。

高いダイナミックレンジと精度

■コンポーネント特性評価用スペクトラムアナライザ
コンポーネント特性評価用スペクトラムアナライザ

ベクトル ネットワーク アナライザ (VNA) にスペクトル分析機能を統合すると、特に高周波アンプ、発振器、通信システムの開発とテストにおいて、可能性が広がります。この拡張機能は、オプションとして SNA6000-SA としても利用できます。

これにより、通信アプリケーションにおける信号品質と帯域幅利用率を同時に最適化しながら、高調波、相互変調積、その他の非線形効果を正確に分析できます。VNA とスペクトル分析を 1 つのデバイスに統合すると、スペースとコストを節約できるだけでなく、より深く包括的な信号特性評価が可能になります。


■シンプル、高速、正確なパルスRF測定

SNA6000A は、パルス測定を実行する機能も追加するように拡張できます。これは、レーダーや通信システムなどの実際の動作条件下で高周波コンポーネントの特性を評価する場合に特に有利です。

この測定方法により、短いパルスでコンポーネントの動作を分析し、高速スイッチング動作を正確に評価し、時間的に重要なアプリケーションでパフォーマンスを最適化することが可能になります。

パルスRF測定

■時間領域分析
時間領域分析

時間領域解析を実行するには、オプションの SNA6000-TDA および SNA6000-TDR を利用できます。時間領域反射測定機能により、VNA が拡張され、信号パス、ライン、ケーブルを包括的に診断および特性評価できるようになります。さらに、デジタル通信の信号整合性を評価するために重要なアイ ダイアグラムを作成できます。

TDRとVNAを組み合わせると、信号の時間的安定性を調査するために不可欠なジッターの解析も可能になります。どちらの機能も、高速デジタル開発では特に重要です。


■マルチポートデバイスへの電源拡張

SSM 単体では出力ポートを 24 まで拡張でき、簡単に統合できるため、自動テスト システムや生産ラインのシナリオに大きく適応できます。VNA のマルチポート測定機能により、テスト スループットが向上し、デバイス テスト コストが大幅に削減されます。

代表的な用途としては、アンテナ、データ コンバータ インターフェイスの設計、検証、製造、RF コンポーネントやその他のデバイスの自動テストなどがあります。

マルチポートデバイスへの電源拡張

■高度なキャリブレーション
高度なキャリブレーション

ネットワーク アナライザの校正は、高精度の測定に不可欠です。SNA ファミリは、汎用および高精度レベルの要件の両方に対応する、最大 26.5 GHz の周波数の幅広い機械的および電子的校正キットをサポートし、クラス最高の精度を提供しながら使いやすさを向上させる高度な校正方法を提供します。

SIGLENT は、他のメーカーの校正キットや顧客定義の校正キットのインポートをサポートすることで、お客様の投資を保護します。



仕様

ネットワーク・アナライザ仕様

モデル SNA6134A SNA6034A SNA6132A SNA6032A SNA6124A SNA6024A SNA6122A SNA6022A
価格（税込） ￥16,390,000 ￥14,080,000 ￥11,990,000 ￥10,857,000 ￥13,970,000 ￥11,660,000 ￥9,790,000 ￥8,624,000
フロントパネルジャンパー 対応 ----- 対応 ----- 対応 ----- 対応 -----
周波数範囲 100kHz〜26.5GHz 100kHz〜13.5GHz
ポート数 4 2 4 2
周波数分解能 1 Hz
レベル分解能 0.05 dB
IFBW範囲 1 Hz〜10 MHz
測定ポイント数 2〜100,001
出力レベル設定範囲 -55 dBm 〜 +10 dBm
ダイナミックレンジ 135 dB
キャリブレーションタイプ レスポンス校正、エンハンストレスポンス校正、フル1ポート校正、フル2ポート校正、フル3ポート校正、フル4ポート校正、TRL校正
測定タイプ Sパラメータ測定、差動パラメータ測定、受信測定、時間領域パラメータ解析、リミットテスト、リップルテスト、インピーダンス変換、フィクスチャシミュレーション、アダプタ挿抜、強化時間領域解析（TDR）、スペクトラム解析、周波数オフセット、スカラミキサー測定、パルス測定、材料測定
バイアスティー 対応

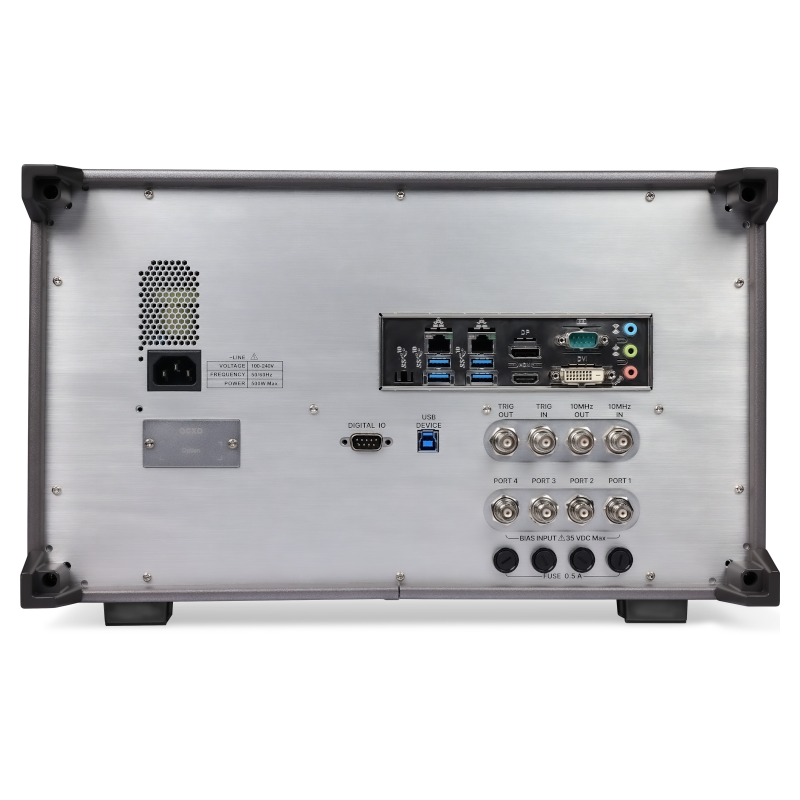

インターフェース LAN、USBデバイス、USBホスト、GPIB（オプション）
ディスプレイ 12.1インチタッチスクリーン カラーLCD　1280 x 800


付属品及びオプション

標準付属品 数量
クイックスタート1
電源コード1
USBケーブル1
校正証明書1
ワイヤレスマウス1
保護カバー1

オプション 概容
SNA6000-HPR高安定リファレンスクロック （工場出荷オプション）
SNA6000-TDAタイムドメイン解析 （ソフトウェア）
SNA6000-TDR高度タイムドメイン解析 （ソフトウェア）
SNA6000-SAスペクトラム解析 （ソフトウェア）
SNA6000-SMMスカラーミキサー測定 （ソフトウェア）
SNA6000-PMパルス測定 （ソフトウェア）
SNA6000-MT材料測定 （ソフトウェア）

オプションアクセサリ 概容
SEM5000ASEM5000Aシリーズ電子校正器
F503MEN型、オス、50Ω校正キット、0-4.5GHz
F503FEN型、メス、50Ω校正キット、0-4.5GHz
F504MSN型、オス、50Ω校正キット、0-9GHz
F504FSN型、メス、50Ω校正キット、0-9GHz
F504TSN型、オス、メス、50Ω校正キット、0-9GHz
F505TSN型、オス、メス、50Ω校正キット、0-18GHz
F603ME3.5mm、オス、50Ω校正キット、0-4.5GHz
F603FE3.5mm、メス、50Ω校正キット、0-4.5GHz
F604MS3.5mm、オス、50Ω校正キット、0-9GHz
F604FS3.5mm、メス、50Ω校正キット、0-9GHz
F604TS3.5mm、オス・メス、50Ω校正キット、0-9GHz
Y606MS3.5mm、オス、50Ω校正キット、0-26.5GHz
Y606FS3.5mm、メス、50Ω校正キット、0-26.5GHz
F606FS3.5mm、オス、50Ω校正キット、0-26.5GHz
F606TS3.5mm、オス・メス、50Ω校正キット、0-26.5GHz
KWR42A50Ω 導波管校正キット、18-26.5GHz
S06-NMSF-1MN(M)-SMA(F) RFケーブル DC~6 GHz、1000 mm
S18-NMSF-1MN(M)-SMA(F) RFケーブル DC~18 GHz、1000 mm
S40-29M29F-1M2.9 mm(M)-2.9 mm(F) RFケーブル DC~40 GHz、1000 mm
N-SMA-18LN(M)-SMA(M) RFケーブル DC~18 GHz、1000 mm
N-N-18LN(M)-N(M) RFケーブル DC~18 GHz、1000 mm
SMA-SMA-18LSMA(M)-SMA(M) RFケーブル DC~18 GHz、1000 mm
SMA-SMA-26LSMA(M)-SMA(M) RFケーブル DC~26.5 GHz、1000 mm
SMAF-SMA-26LSMA(F)-SMA(M) RFケーブル DC~26.5 GHz、1000 mm
V26-N35MN35F-25INNMD 3.5メス-NMD 3.5オスケーブル DC~26.5 GHz、635 mm
V26-N35FA35F-25INNMD 3.5メス-APC 3.5メスケーブル DC~26.5 GHz、635 mm
USB-GPIBUSB-GPIBアダプター
SNA-TB01RFデモボード
ADP-18可変差動TDRプローブ DC~18 GHz
ADP-26可変差動TDRプローブ DC~26.5 GHz
ASP-18可変シングルエンドTDRプローブ DC~18 GHz
ASP-26可変シングルエンドTDRプローブ DC~26.5 GHz
