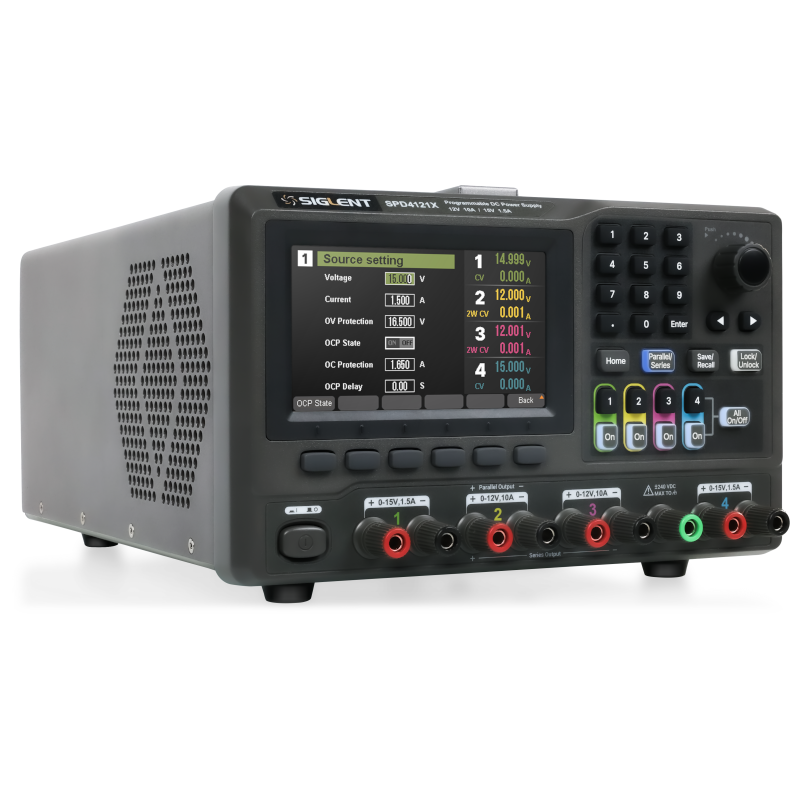

SPD4000Xシリーズ プログラマブルDC電源
・4チャンネル 独立出力
・総パワー240W、285W、400W
・電圧5桁/電流5桁表示、最小分解能は1mV/1mA
・最大50ステップのリスト出力
・リモートセンスによる出力電圧補償機能
・4.3インチのTFT液晶ディスプレイ
■より高い分解能と確度
-
SPD4000Xは5桁の電圧と5桁の電流表示をサポートし、優れた設定と1mV/1mAのリードバック分解能を備えています。 4つの出力チャンネルは独立して制御でき、同時にオンまたはオフできます。 直列と並列の機能により、2つのチャンネルを1つの出力に統合し、より大きな電力出力能力を持つことができます。 SPD4306Xは60V/6Aを直列出力でき、SPD4121Xは12V/20Aを並列出力できます。
-

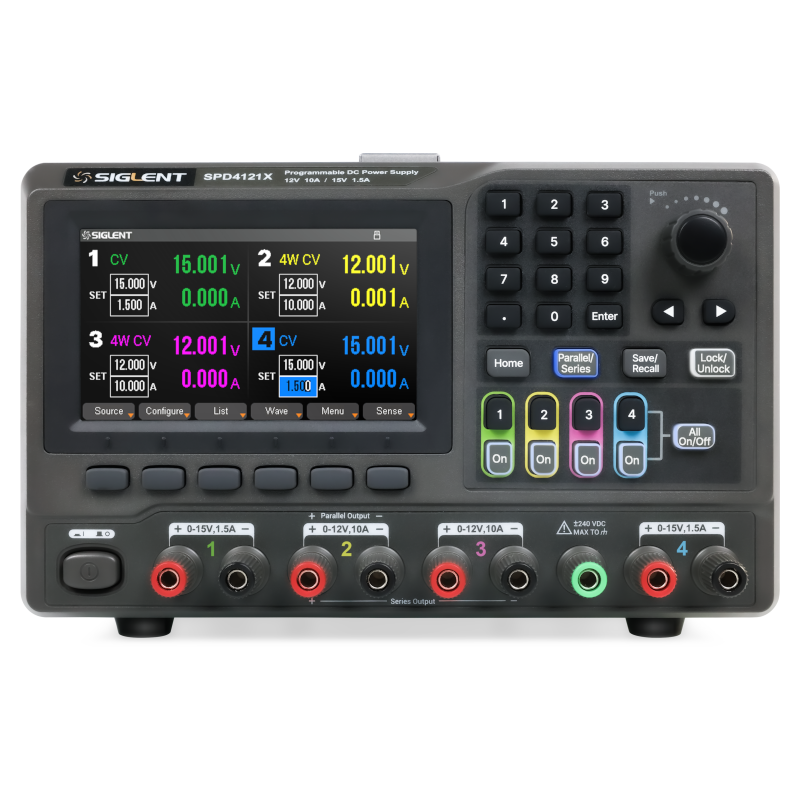

■リアルタイム波形表示
-
-
SPD4000Xシリーズは4.3インチのカラーLCDディスプレイを搭載しています。 4チャンネルの電圧と電流波形の動作パターンを設定することができ、ユーザーはチャンネルに対応する色で波形の動作パターンを観察して、4チャンネルの出力状態を知ることができます。

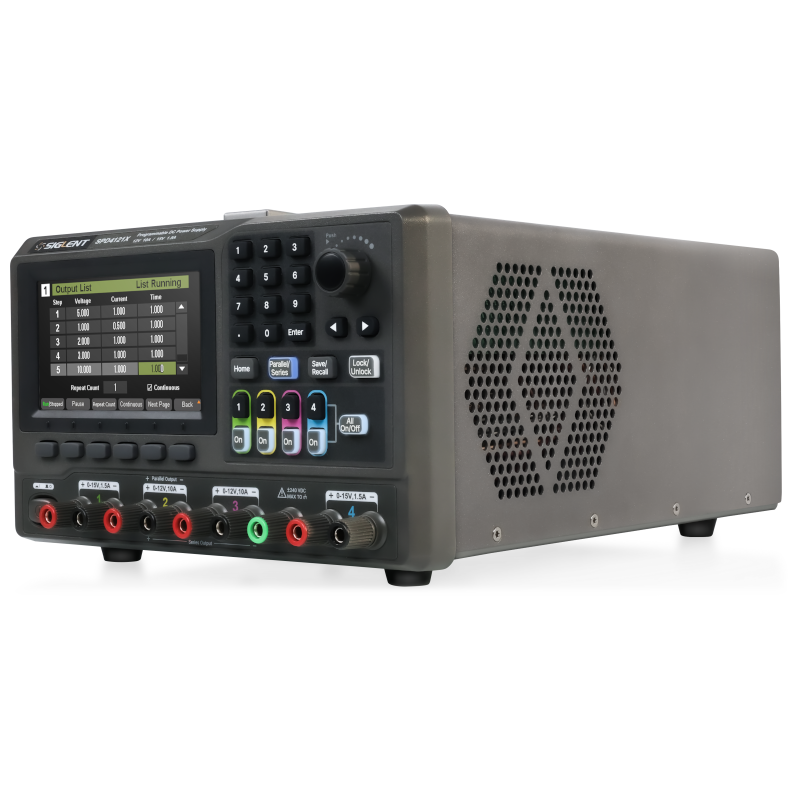

■リスト出力
-
リスト機能では、1回のステップで設定された値と期間を編集することで、複雑なテスト要件を満たすために複数のシーケンスを生成できます。 ユーザーは50ステップでシーケンスを編集し、8組のリストシーケンスファイルを組み込むことができます。 電圧、電流、時間など。 各リストに直接設定できます。これにより、突然上昇したり下降したり、中断したりするなど、さまざまな電圧と電流の状態をよくシミュレートできます。 編集しにくい複雑な波形の場合は、USBでリストシーケンスファイルをインポートしてリスト出力することで、テストの効率を素早く向上させることができます。 リスト時間精度（50 ms、設定分解能1 ms、急速な電圧上昇/下降時間と極めて短い電圧変化時間を有し、ユーザーのパルス電圧試験に対する細かい要求を満たすことができます。
-
■高速な過渡応答時間
-
-
過渡応答は、負荷電流が動的に変化するときの出力電圧の瞬時的な変化です。 過渡応答時間とは、負荷電流が急激に変化したときに、電圧が設定範囲に戻るのに要する時間のことです。 SPD4000Xシリーズは、50us未満の高速な過渡応答時間を実現し、出力電圧の変動を高速に補償します。
■出力電圧補償機能
-
CH2とCH3は内蔵の4線式のリモートセンスモードを使用することができ、このモードは自動的に正負の出力線の電圧降下を補償して、測定対象の遠隔設備の電圧が電源の設定電圧と等しくなるようにします。 長いケーブルを使用しても、最大0.6Vの補償電圧を実現できます。
-
■設定パラメータの保存/呼び出し
-
-
SPD4000Xシリーズでは、ユーザーはさまざまな種類のファイルをローカルまたは外部ストレージに保存して、後で呼び出すことができます。 出力電圧/電流値の保存、独立/直列/並列出力モードに対応しており、どのような状態でもSave/Recallキーを長押ししてスクリーンショットを行うことができるため、動的テスト条件を捉えるのに非常に有利です。
■強力なWebコントロール
-

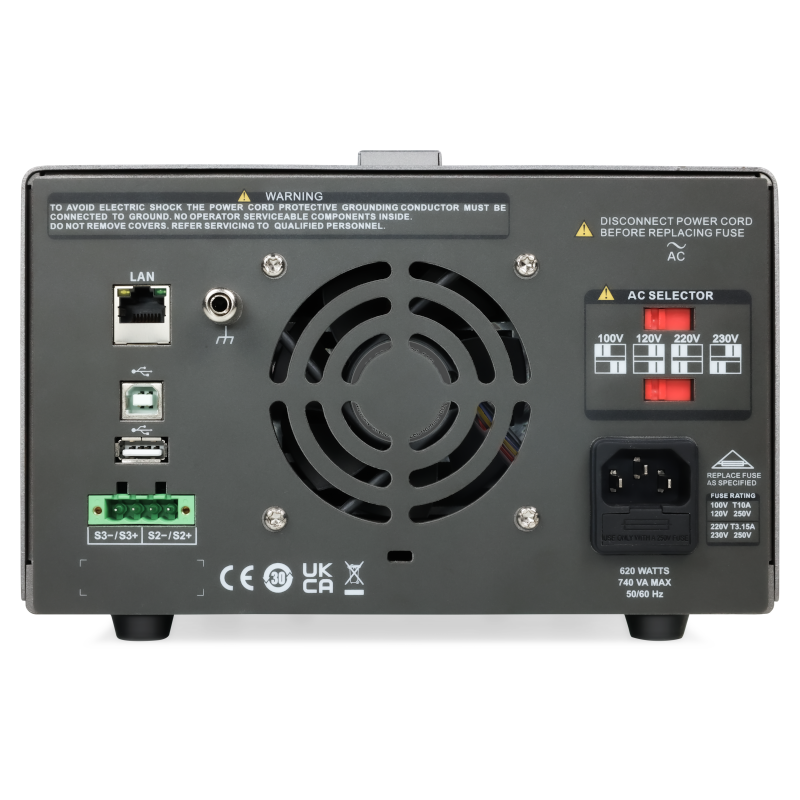

この電源装置には、標準のUSBおよびLAN通信インターフェイスが含まれています。 組み込み型webサーバーは、ソフトウェアドライバーやアプリケーションをインストールすることなく、webブラウザから直接電源を制御および監視できます。
-
