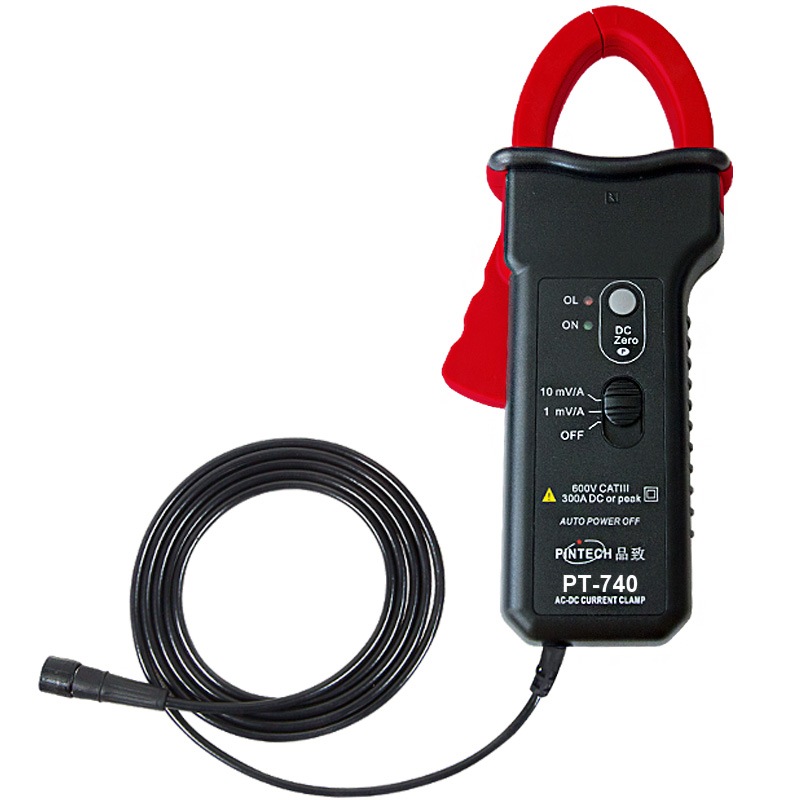

PINTECH(ピンテック) PT-7000シリーズ AC/DC電流プローブ

PINTECH(ピンテック) PT-7000シリーズ AC/DC電流プローブ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

PT-7000シリーズ AC/DC電流プローブ


■PT-740の特性図

PT-740

PT-740の特性図

■PT-740-1Aの特性図
PT-740-1Aの特性図

PT740-1A


■PT740-2Aの特性図

PT740-2A

PT740-2Aの特性図

■PT740-3Aの特性図
PT740-3Aの特性図

PT740-3A



仕様

AC/DC電流プローブ仕様

モデル PT-740 PT740-1A PT740-2A PT740-3A
価格（税込み） ￥105,600 ￥114,400 ￥144,100 ￥154,000
測定範囲ピーク 0.2A〜30A、
30A〜300Ap		 0.2A〜40Apeak、
40A〜400Apeak		 0.2A〜60Apeak、
60A〜600Apeak		 0.2A〜140Apeak、
140A〜1400Apeak
測定範囲DC 0.4A〜30A、
30A〜300A		 0.4A〜40A、
40A〜400A		 0.4A〜60A、
60A〜600A		 0.4A〜140A、
140A〜1400A
変換比 10mV/A、
1mV/A		 10mV/A、
1mV/A		 10mV/A、
1mV/A		 10mV/A、
1mV/A
確度 1kHz、1.5%±5mV 1kHz、1.5%±5mV 1kHz、1.5%±5mV 1kHz、1.5%±5mV
ノイズ / 帯域幅 1mV rms / DC〜150kHz(-3dB) 1mV rms / DC〜150kHz(-3dB) 1mV rms / DC〜150kHz(-3dB) 1mV rms / DC〜150kHz(-3dB)
リファレンス条件 18℃〜28℃、20〜75%RH、48Hz〜65Hzサイン波、外部磁界<40A/m、DC成分無し、クランプ中央、負荷インピーダンス≧1MΩ/≦100pF、測定直前にゼロリセット、バッテリー電圧9V±0.1V
負荷インピーダンス ≥1MΩ and ≤100pF ≥1MΩ and ≤100pF ≥1MΩ and ≤100pF ≥1MΩ and ≤100pF
動作電圧 Max.600V rms Max.600V rms Max.600V rms Max.600V rms
隣接導体の影響 50Hz、<10mA/A 50Hz、<10mA/A 50Hz、<10mA/A 50Hz、<10mA/A
導体位置の影響 0.50% 0.50% 0.50% 0.50%
電源 / 出力 9Vアルカリ電池 9Vアルカリ電池 9Vアルカリ電池 9Vアルカリ電池
バッテリー残量表示 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯
オーバーロード表示 赤LEDが点灯 赤LEDが点灯 赤LEDが点灯 赤LEDが点灯
自動シャットダウン時間 10分 10分 10分 10分
DCゼロ調整 対応 対応 対応 対応
クランプ直径 ケーブル1本:直径30mm、ケーブル2本:直径24mmまたは2х31.5х10mmバス·バー
寸法（W×H×D）/重量 97×224×44mm / 440g 97×224×44mm / 440g 97×224×44mm / 440g 97×224×44mm / 440g
