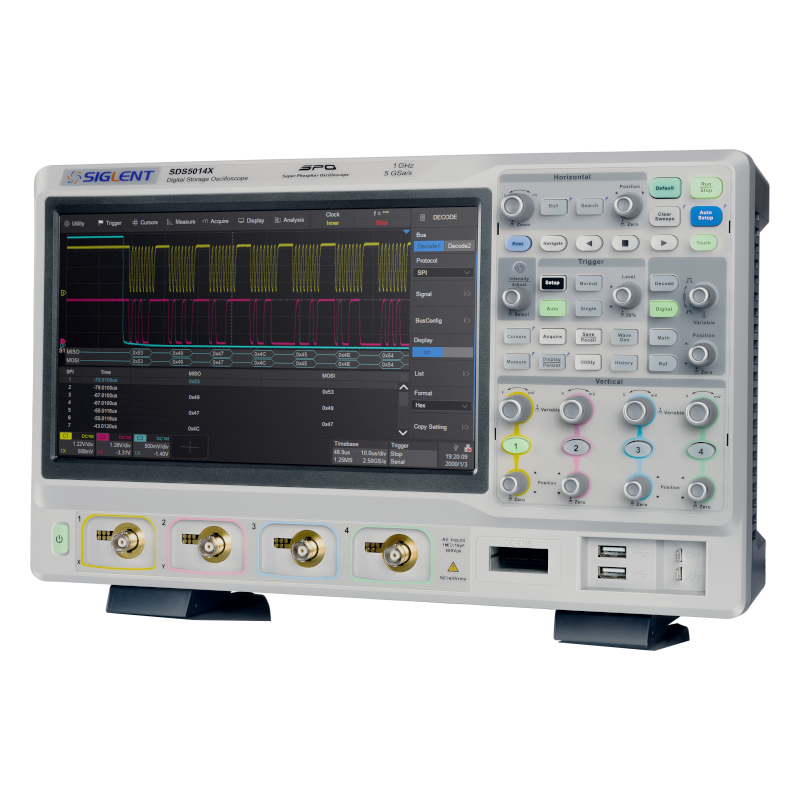

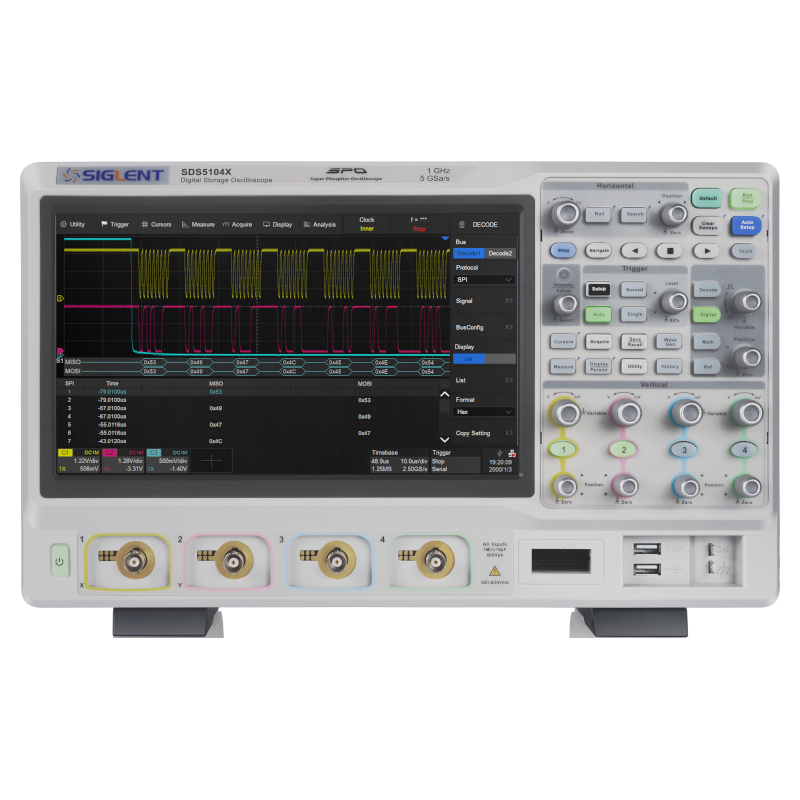

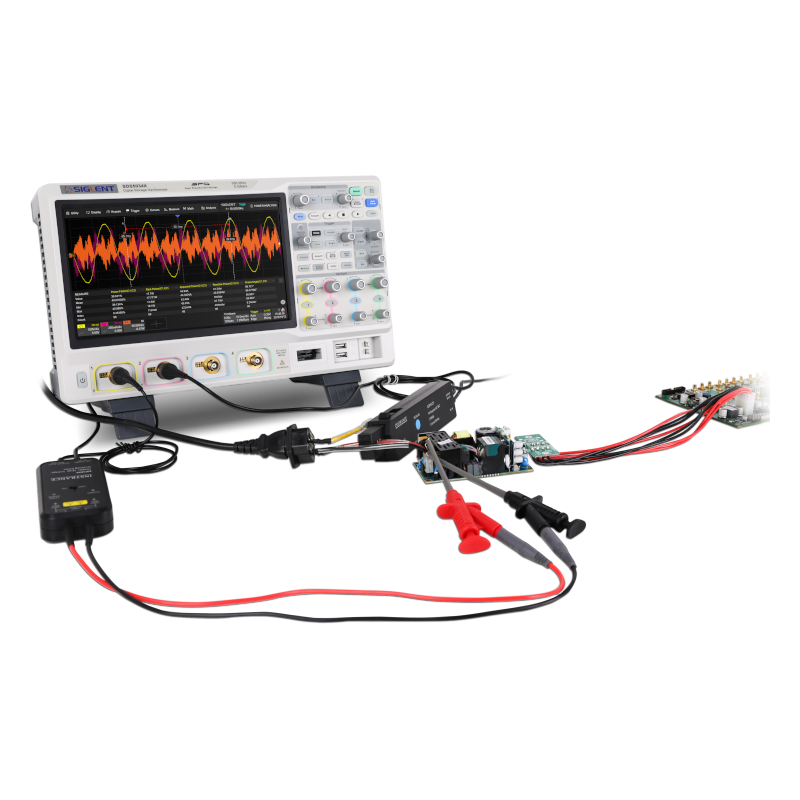

SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ

SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SDS5000Xシリーズ デジタル・オシロスコープ

・周波数帯域： 350 MHz、500 MHz、1 GHz

・チャンネル数： 4

・最高サンプルレート： 5 GSa/s

・最大レコード長： 250 Mポイント

・最高波形キャプチャレート： 110,000 wfm/s（ノーマルモード）、500,000 wfm/s（シーケンスモード）

・10.1インチ タッチスクリーンLCD

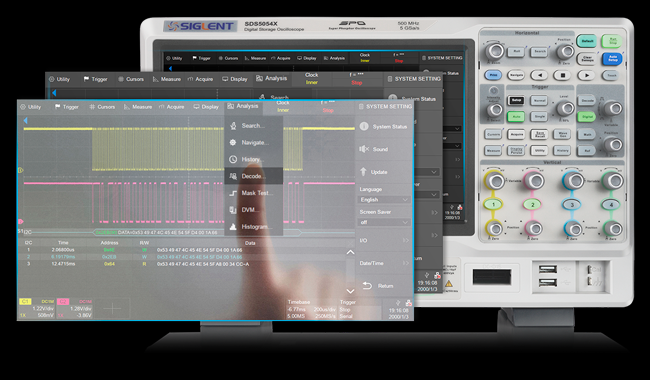

■マルチタッチ操作と遠隔制御に対応

SDS5000Xの10.1インチ大型ディスプレイは、マルチタッチジェスチャに対応した静電容量式タッチスクリーンとなっており、よく使う機能へのワンボタンアクセス設計と合わせて、優れた操作性を実現しています。また、外付けのマウスやキーボードによる操作にも対応しています。

Webサーバ内蔵により、ドライバをインストールすることなく、PCや携帯端末での遠隔操作が可能です。SCPIプログラミングコマンドに対応したフリーPCソフトウェアも付属します。

マルチタッチ操作と遠隔制御

■豊富なトリガタイプ
豊富なトリガタイプ

SDS5000Xは、最大11種類のトリガタイプに対応した優れたトリガ機能を搭載しており、様々な特性を持つ信号に対し、素早くトリガをかけることができます。例えば、ラントトリガを使用すれば、設定した振幅でラント信号にトリガをかけることが可能です。

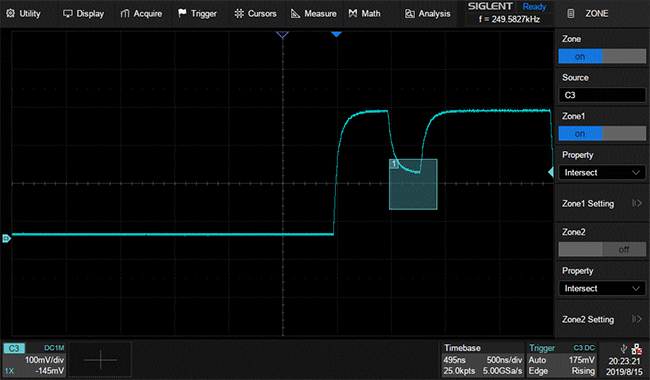

従来のトリガタイプでは、特殊な信号に対して20ステップ程の設定が必要となる場合があります。そのため、SDS5000Xにはゾーントリガ機能が搭載されています。シンプルにトリガエリアを描画することで、複雑な信号も「1ステップトリガ」で処理することができます。

SDS5000Xは、4アナログチャンネル、16デジタルチャンネル、EXT、EXT/5、ACラインをトリガソースとしてサポートしています。

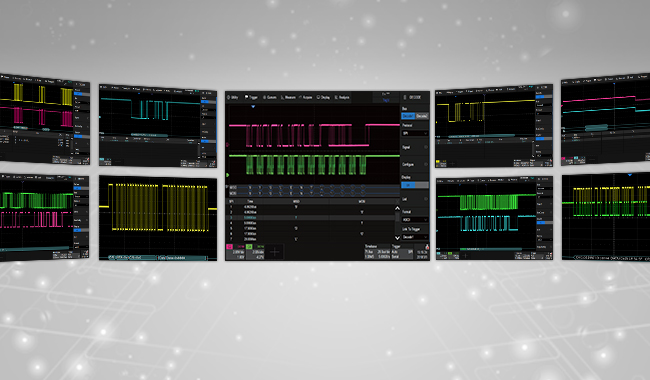

■シリアルトリガ＆デコード

SDS5000Xは、様々な産業で採用されているシリアルバスのトリガおよびデコード機能を提供します。

I2C, SPI ,UART,CAN, CAN FD, LIN, FlexRay ,I2S,MIL-STD 1553B

シリアルトリガ＆デコード

■強力な自動測定機能
強力な自動測定機能

SDS5000Xは、55種類以上のパラメータ測定に対応しており、12種類のパラメータを同時に測定し、値の推移をトレンドグラフとして表示する高度な機能を備えています。統計機能を有効にすると、パラメータの現在値、平均値、最小値、最大値、標準偏差、統計回数が表示されます。

アナログチャンネルやデジタルチャンネル、ズーム波形、演算波形、リファレンス波形を自動測定機能のソースに設定することができます。

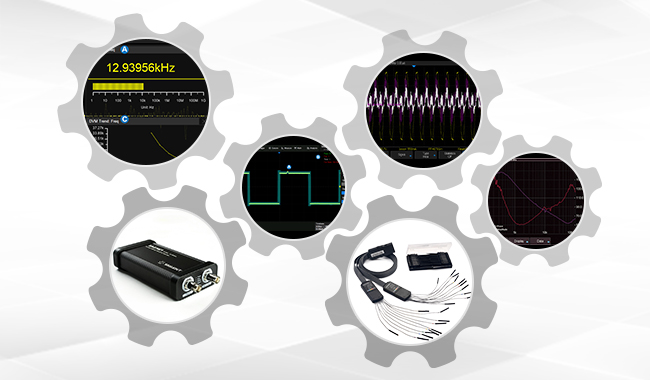

■複数の機能を1台に集約

SDS5000Xには、1台に多くの機能が搭載されており、省スペースながらも多種多様な機能を提供します。

��16チャンネルロジックアナライザ

��25 MHz絶縁任意信号発生器

��テンプレートテスト

�ぅ妊献織襯泪襯船瓠璽�

�ゥ棔璽廟�図

�ε展参鮴魯愁侫肇ΕД�

�Ъ�波数カウンタ

複数の機能を1台に集約



仕様



オシロスコープ仕様

モデル

SDS5034X

SDS5054X

SDS5104X

アナログチャンネル数

4 + EXT

帯域幅

350 MHz

500 MHz

1 GHz

サンプルレート（最大）

5 GS/s（インターリーブ）
2.5 GS/s（非インターリーブ）

メモリ深度（最大）

250 Mpts/ch（インターリーブ）
125 Mpts/ch（非インターリーブ）

波形キャプチャレート（最大）

110,000 wfms/s（ノーマル）
500,000 wfms/s（シーケンス）

トリガタイプ

Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay

シリアル トリガ＆デコード

標準：I2C, SPI, UART, CAN, LIN
オプション：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429（デコードのみ）

自動測定

50+ パラメータ、統計、ヒストグラム、トレンド対応

演算

2トレース、2 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sign, e^x, log, MaxHold など

データ解析

検索、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、カウンタ、ヒストグラム、ボードプロット、電力解析

デジタルチャンネル

16ch、最大1.25 GS/s、最大62.5 Mpts

波形発生器（オプション）

USB接続絶縁タイプ、1チャンネル、最大25 MHz、125 MSa/s、16 kpts

I/O

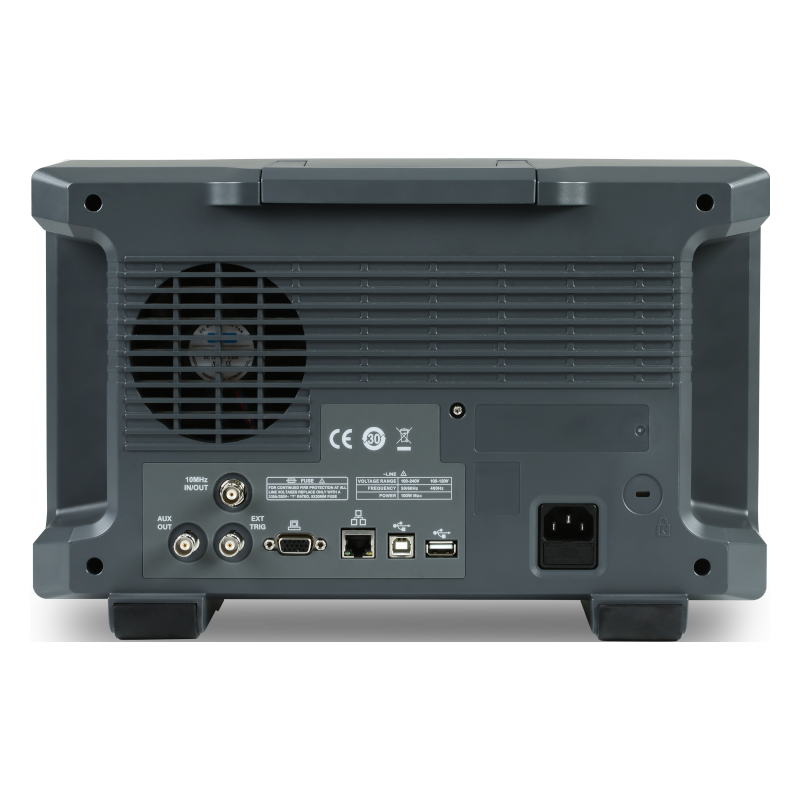

USB 2.0 ホスト、USB 2.0 デバイス、LAN、パス/フェイル、トリガ出力、10 MHz入出力、VGA出力

プローブ（標準）

SP3050A、500 MHz、1本/チャンネル

ディスプレイ

10.1インチ TFT-LCD タッチパネル（1024×600）



付属品及びオプション



標準付属品

数量

USBケーブル

1

クイックスタート

1

パッシブプローブ（SP3050A）

1／チャンネル

校正証明書

1

電源コード

1



オプションアクセサリ

概容

SAG1021I

25 MHz USB波形発生器

SPL2016

16chロジックプローブ

DF2001A

電力解析デスキューフィクスチャ

STB3

STB3デモ信号源

SP6150A

1.5 GHz高周波パッシブプローブ

SAP1000

1 GHzアクティブプローブ

HPB4010

高電圧プローブ

DPB1300／DPB4080／DPB5150／DPB5150A／DPB5700／DPB5700A

高電圧差動プローブ

CPL5100／CP4020／CP4050／CP4070／CP4070A／CP6030／CP6030A／CP6150／CP6500

電流プローブ

SAP4000P

パワーレールプローブ

BAG-S2

バッグ



オプション

概容

SDS-5000X-PA

電力解析（ソフトウェア）

SDS-5000X-FlexRay

FlexRayトリガ・デコード（ソフトウェア）

SDS-5000X-1553B

MIL-STD-1553Bトリガ・デコード（ソフトウェア）

SDS-5000X-CANFD

CAN FDトリガ・デコード（ソフトウェア）

SDS-5000X-I2S

I2Sトリガ・デコード（ソフトウェア）

SDS-5000X-SENT

SENTトリガ・デコード（ソフトウェア）

SDS-5000X-Manch

マンチェスターデコード（ソフトウェア）

SDS-5000X-ARINC

ARINC429デコード（ソフトウェア）

SDS-5000X-CANXL

CAN XL デコード（ソフトウェア）

SDS-5000X-SpaceWire

SpaceWire デコード（ソフトウェア）

SDS-5000X-2BW05

帯域幅アップグレード 350MHz→500MHz（2chモデル）（ソフトウェア）
※350 MHzモデルは1 GHzへのアップグレードには対応していません。

SDS-5000X-2BW10

帯域幅アップグレード 500MHz→1GHz（2chモデル）（ソフトウェア）

SDS-5000X-4BW05

350MHz→500MHz 帯域アップグレード（ソフトウェア）

SDS-5000X-4BW10

500MHz→1GHz 帯域アップグレード（ソフトウェア）
※SDS5034Xは適用不可



資料ダウンロード



製品カタログ

SIGLENT総合カタログ

アプリケーション･用途

SIGLENT（シグレント）SDS5000X ユーザー・マニュアル（英語）

SIGLENT（シグレント）SDS5000X データ・シート（英語）

SIGLENT（シグレント）SDS5000X クイック・スタート（英語）

SIGLENT（シグレント）SDS5000X プログラミング・ガイド（英語）

ユーザーズガイド

オシロスコープ 「操作方法編�　�—垂直軸と電圧測定の基本操作

オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説

オシロスコープ 「シリアル通信の測定方法�　�—UART・SPI信号の測定と解析

オシロスコープ 「シリアル通信の測定方法�◆�—I2C信号の解析とトリガ設定

オシロスコープ 「基本仕様�　�—仕様別に波形精度を徹底検証

オシロスコープ 「基本仕様�◆�—帯域・分解能が波形に与える影響

オシロスコープ 「操作方法�◆�—水平軸とトリガー操作解説

オシロスコープによる自動測定��—自動測定の導入と接続手順

オシロスコープによる自動測定��—プログラミングで自動測定実現

オシロスコープによる自動測定��—補正状態の自動判定方法

オシロスコープによる自動測定��—簡易Bode測定
