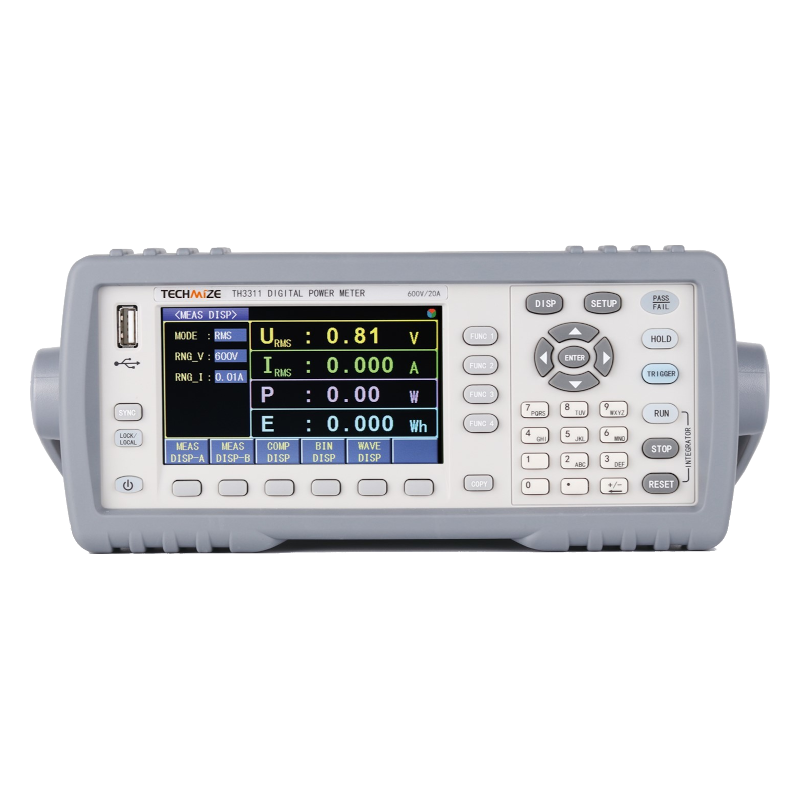

TH3300シリーズ シングルチャネル・デジタル・パワー・メーター
特徴
■ 24bitカラー 4.3インチ 480×272 カラーLCDを搭載、英語／中国語インターフェース対応
■ PLL（位相同期ループ）技術採用により、高速測定を実現
■ AC／DC測定に対応
■ 広範囲な電流測定レンジ
■ 入力信号波形表示機能搭載
電圧と電流を同時、または個別に表示可能
■ 高精度測定と高速データ更新レートを実現
■ 豊富な表示モード
・従来型4ウィンドウ表示
・全パラメータフルスクリーン表示
■ より広い周波数試験範囲と広帯域な周波数応答
■ 多彩な高調波解析表示モード
・リスト表示
・ヒストグラム表示
■ データ記録機能搭載
アプリケーション
■ 家電用途
テレビ、冷蔵庫、エアコン、洗濯機、掃除機、給湯器などの電力効率試験に対応
■ 産業用途
電動機、モーター、変圧器、充電器、電源機器などの電力測定に対応
仕様
デジタル・パワー・メーター仕様
| モデル |
TH3311 |
TH3312 |
TH3321 |
TH3331 |
| 価格（税込） |
¥121,000 |
¥143,000 |
¥154,000 |
¥154,000 |
| ディスプレイ |
4.3インチ カラーTFTディスプレイ |
| 接続方式 |
単相 |
| AC測定 |
○ |
○ |
○ |
○ |
| DC測定 |
○ |
○ |
○ |
○ |
| 高精度測定 |
○ |
○ |
○ |
○ |
| 微小電流測定 |
― |
― |
○ |
― |
| 広電流レンジ |
― |
― |
― |
○ |
| 高調波解析 |
― |
○ |
○ |
○ |
| 電力測定 |
○ |
○ |
○ |
○ |
| データ表示 |
○ |
○ |
○ |
○ |
| 波形表示 |
○ |
○ |
○ |
○ |
| 高調波ヒストグラム表示 |
― |
○ |
○ |
○ |
| 基本確度 |
±(表示値の0.15% + レンジの0.2% + 1digit) |
| 電圧レンジ |
5V / 75V / 150V / 300V / 600V |
| 電圧分解能 |
0.01V |
| 電流レンジ |
10mA / 30mA / 100mA / 400mA / 1.5A / 5A / 20A |
10mA / 30mA / 100mA / 400mA / 1.5A / 5A / 20A |
1mA / 3mA / 10mA / 40mA / 150mA / 500mA / 2A |
10mA / 30mA / 100mA / 400mA / 1A / 3A / 10A / 40A |
| 最小電流分解能 |
10μA |
10μA |
1μA |
10μA |
| 電力レンジ |
0.01W 〜 12kW |
0.01W 〜 12kW |
0.01mW 〜 1.2kW
6段階省エネ効率対応 |
0.01W 〜 24kW |
| 最小電力分解能 |
0.01W |
0.01W |
0.001mW |
0.01W |
| 周波数レンジ |
基本周波数範囲：DC / 45Hz 〜 400Hz
帯域幅：21kHz
フィルタ：5kHz |
| 周波数分解能 |
0.01Hz |
| 力率レンジ |
0.001 〜 1.000 |
| 力率分解能 |
0.001 |
| 高調波解析精度 |
― |
±(表示値の5% + レンジの0.3%) |
| 積算電力量レンジ |
0 〜 99999kWh |
| 積算電力量分解能 |
0.001Wh |
| 積算電力量精度 |
±(表示値の0.2% + レンジの0.3%) |
| タイマー範囲 |
0 〜 9999:59:59 |
| タイマー分解能 |
1秒 |
| タイマー精度 |
±0.05% |
| 測定速度 |
3回/秒 DC：3回/秒、高調波機能ON時：2回/秒 |
| ロック機能 |
データホールド |
| レンジモード |
AUTO / MAN |
| 入力インピーダンス |
≧1MΩ（全電圧レンジ） |
| コンパレータ機能 |
ブザー・ライトアラーム |
| 出力 |
リレー出力 |
| 通信インターフェース |
RS232C / RS485 / USB DEVICE / USB HOST / HANDLER |
| ストレージ |
USB波形、設定ファイル保存 |
| 外形寸法 |
235mm(W) × 105mm(H) × 360mm(D) |
| 質量 |
3.6kg |
