OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

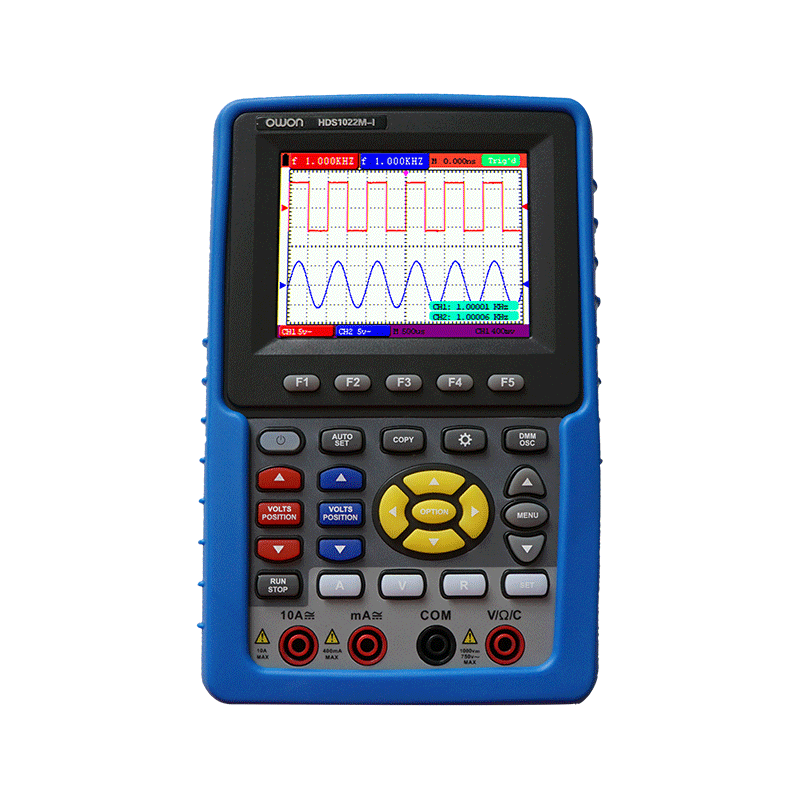

HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

・2 in 1 （オシロスコープ + マルチメーター）
・周波数帯域：20MHz, 60MHz, 100MHz, 200MHz
・2チャンネル
・サンプルレート：最高100Mサンプル/秒（20MHzモデル）,　最高1Gサンプル/秒（そのほかのモデル）
・レコード長：6k
・オート・スケール機能
・FFT
・20種の自動測定機能
・チャネル間絶縁（HDS1022M-Iのみ）



■2 in 1（オシロスコープ + マルチメーター）

オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ

2 in 1（オシロスコープ + マルチメーター）

■オート・スケール機能
オート・スケール機能

オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。



仕様

ハンドヘルド・オシロスコープ仕様

モデル HDS1022M-I HDS1022M-N HDS2062M-N HDS3102M-N HDS4202M-N
価格（税込） ￥117,700 ￥64,900 ￥78,100 ￥97,900 ￥139,700
周波数帯域 20MHz 60MHz 100MHz 200MHz
サンプルレート 最高 100Mサンプル/秒 最高 1Gサンプル/秒
水平軸スケール 5ns/div〜100s/div
ステップ 1〜2.5〜5		 5ns/div〜100s/div
ステップ 1〜2〜5		 2ns/div〜100s/div
ステップ 1〜2〜5
ディスプレイ 3.7インチ カラーTFTディスプレイ（640×480ピクセル）
チャンネル 絶縁2（グラウンド絶縁1000:1） 2
レコード長 6k
入力カップリング DC, AC, GND
垂直軸スケール 5mV/div〜5V/div
垂直軸分解能 8ビット
トリガ・タイプ - エッジ, ビデオ
アクイジション・モード - サンプル, ピーク検出, アベレージ
波形演算 ＋, −, ×, ÷, invert, FFT
インターフェース USBホスト, USBデバイス USB
電源 - 100V-240V AC, 50/60Hz
Li-ion バッテリー 内蔵, 7.4V/3500mAh 7.4V, 6時間動作
寸法（W×H×D） 113×180×40mm 115×180×40mm
重量 約645g

マルチメーター HDS1022M-I
分解能 3 1/2桁（最大4000カウント） ダイオード・テスト 0V-1.5V
入力インピーダンス 10MΩ 導通テスト 50Ω未満でビープ
電圧 VDC:400mV,4V,400V,1000V:±(1% ± 1 桁);最大入力:DC 1000V
VAC:4V,40V,400V:±(1% ± 3 桁),周波数:40Hz-400Hz;
最大入力:AC 750Vrms
電流 DC:40mA,400mA:±(1.5% ± 1 桁),10A:±(3% ± 3 桁)
AC:40mA:±(1.5% ± 3 桁),400mA:±(2% ± 1 桁),10A:±(3% ± 3 桁)
インピーダンス 400Ω:±(1% ± 3 桁),4KΩ/40KΩ/400KΩ/4MΩ:±(1% ± 1 桁),40MΩ:±(1.50% ± 3 桁)
キャパシタンス 51.2nF-100uF:±(3% ± 3 桁)

マルチメーター HDS1022M-N HDS2062M-N HDS3102M-N HDS4202M-N
分解能 3 1/2桁（最大4000カウント） ダイオード・テスト 0V-1.5V
入力インピーダンス 10MΩ 導通テスト 50Ω未満でビープ
電圧 VDC:400mV,4V,40V,400V,1000V:±(1% ± 1 桁);最大入力:DC 1000V
VAC:4V,40V,400V:±(1% ± 3 桁),750V:±(2% ± 3 桁);周波数:40Hz-400Hz;
最大入力:AC 750Vrms
電流 DC:40mA,400mA:±(1.5% ± 1 桁),10A:±(3% ± 3 桁)
AC:40mA:±(1.5% ± 3 桁),400mA:±(2% ± 1 桁),10A:±(5% ± 3 桁)
抵抗 400Ω:±(1% ± 3 桁),40KΩ-4MΩ:±(1% ± 1 桁),40MΩ:±(1.5% ± 3 桁)
キャパシタンス 51.2nF-100uF:±(3% ± 3 桁)


付属品及びオプション

標準付属品 数量
電源コード 1
CDROM 1
クイック・ガイド 1
USBケーブル 1
プローブ 2
マルチメーターテストリード 1
電源アダプタ 1
金属ケース 1
5V, 1KHz 出力アダプタ 1
キャパシタンス測定モジュール 1
