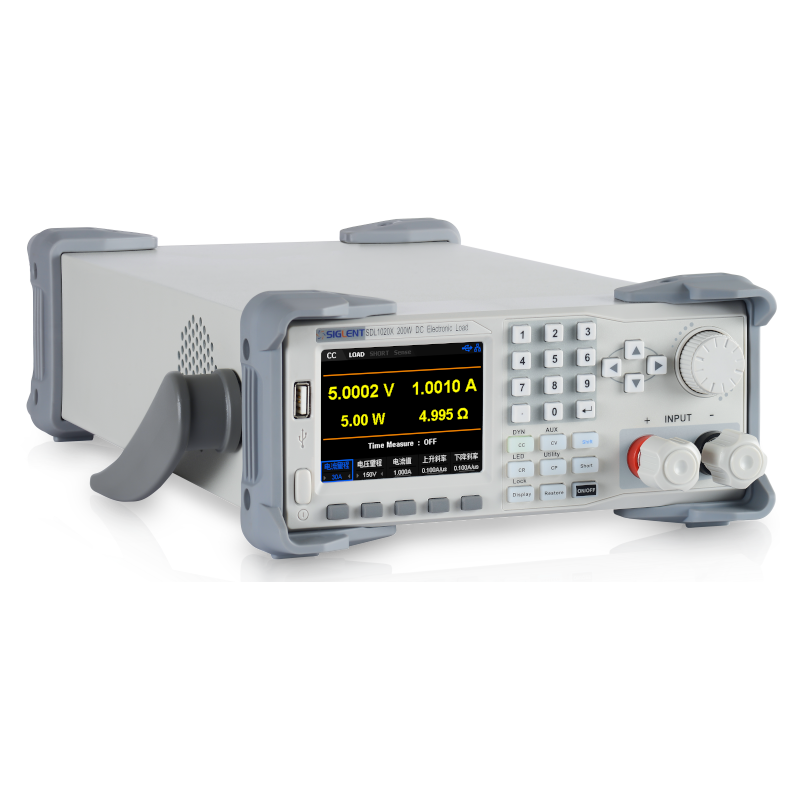

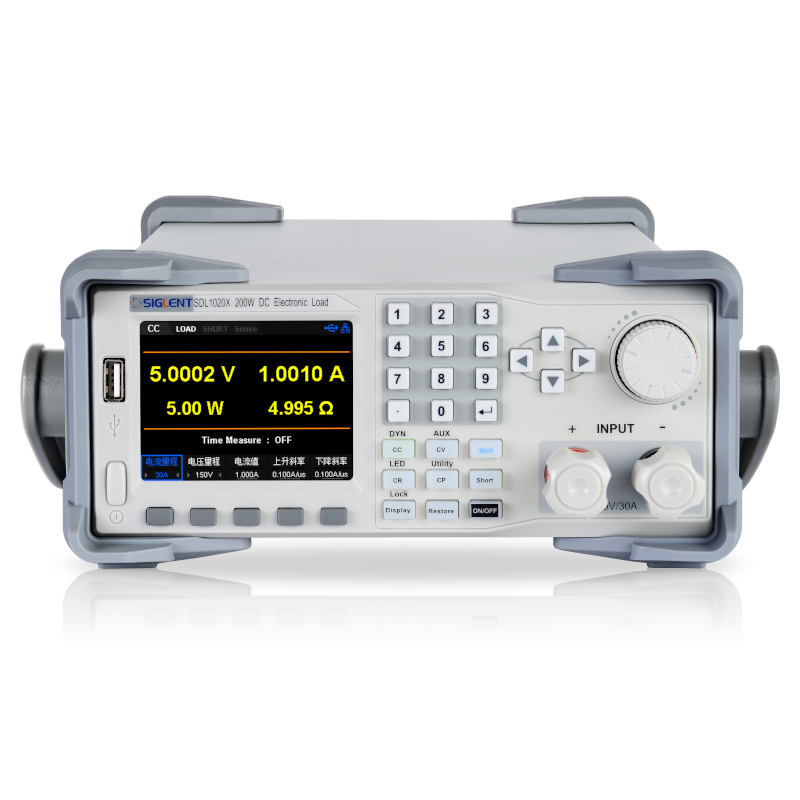

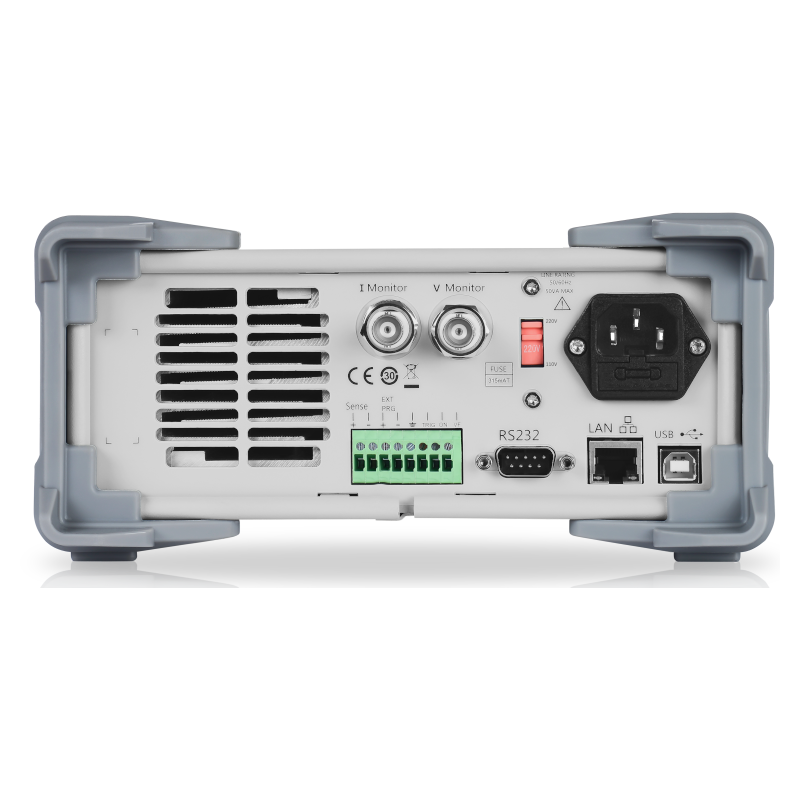

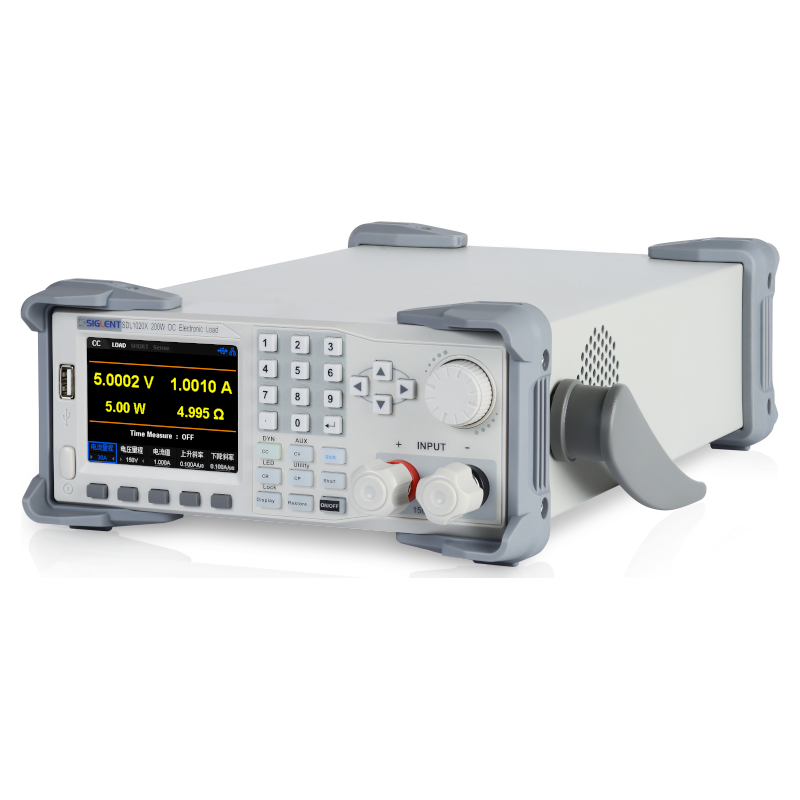

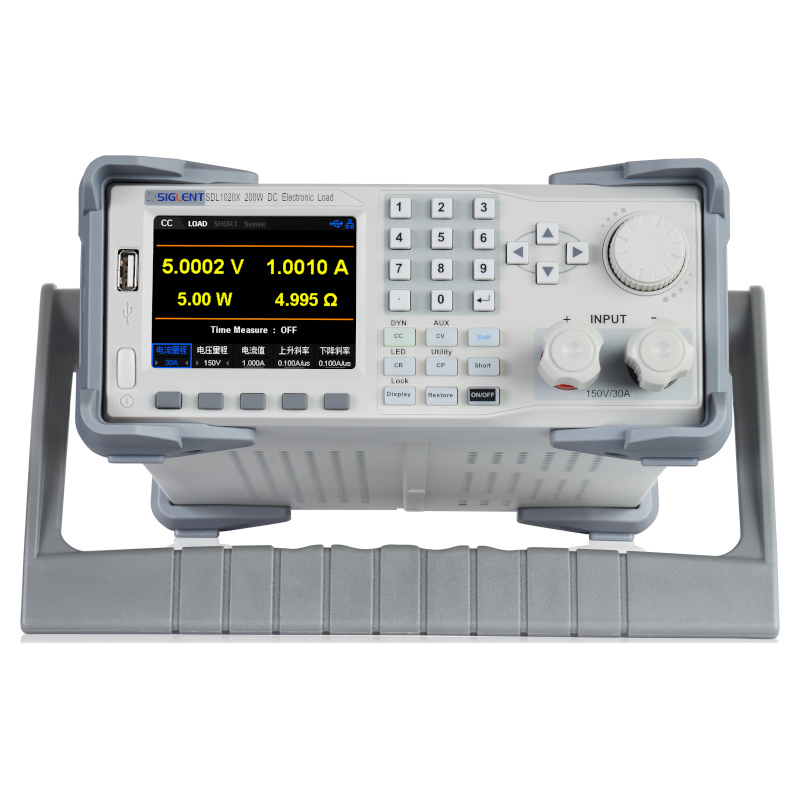

SDL1000Xシリーズ DC電子負荷
・DC 150 V / 30 A
・最大電力： 300 W / 200 W
・電流スルーレート調節範囲： 0.001 A/µs ~ 2.5 A/µs
・CC/CV/CP/CRモードとダイナミックモード
■電流の高速変化のシミュレーションを可能とする優れた動特性
-
CCダイナミックモードでは、2 つの異なる負荷値を最高25kHzで切り替えることができ、DC電源などの動的な負荷応答特性をテストすることできます。
-
■50ステップの自動プログラミングテスト
-
-
プログラミング機能により、CC、CV、CR、CP、LED等の複数のテストをシミュレートすることができます。最大50ステップの設定に対応したテストファイルを合計10個まで作成することが可能です。
■100ステップのリスト・シーケンス・テスト
-
負荷値、時間幅、スルーレートの最大100ステップまでのリストを作成し、様々な負荷条件の複雑なシーケンス・テストに対応できます。
-
■CR-LEDテスト
-
-
従来のCRモードをベースに、SDL1000Xではダイオードのターンオン電圧の設定を追加しています。これにより、実際のダイオードの動作状態をシミュレートして、LEDテスト中にチョッピング電流を測定することができます。
■バッテリーテスト
-
バッテリーテスト機能は、バッテリーの信頼性や残寿命を調べるのに最適です。CC、CP、CRの各モードを使用して、放電終止電圧、放電容量、放電時間等の放電終止条件の設定を行い、バッテリーの放電テストを行います。
-
